Advanced Chip Shooter DECAN S2 Administrator’s Guide
4.3. ANC 设定
ANC菜单执行设定有关安装在ANC(Auto Nozzle Changer)的吸嘴的构成，包括吸嘴
的吸着，贴装功能的ANC的功能。单击此按钮时显示如下的对话框。

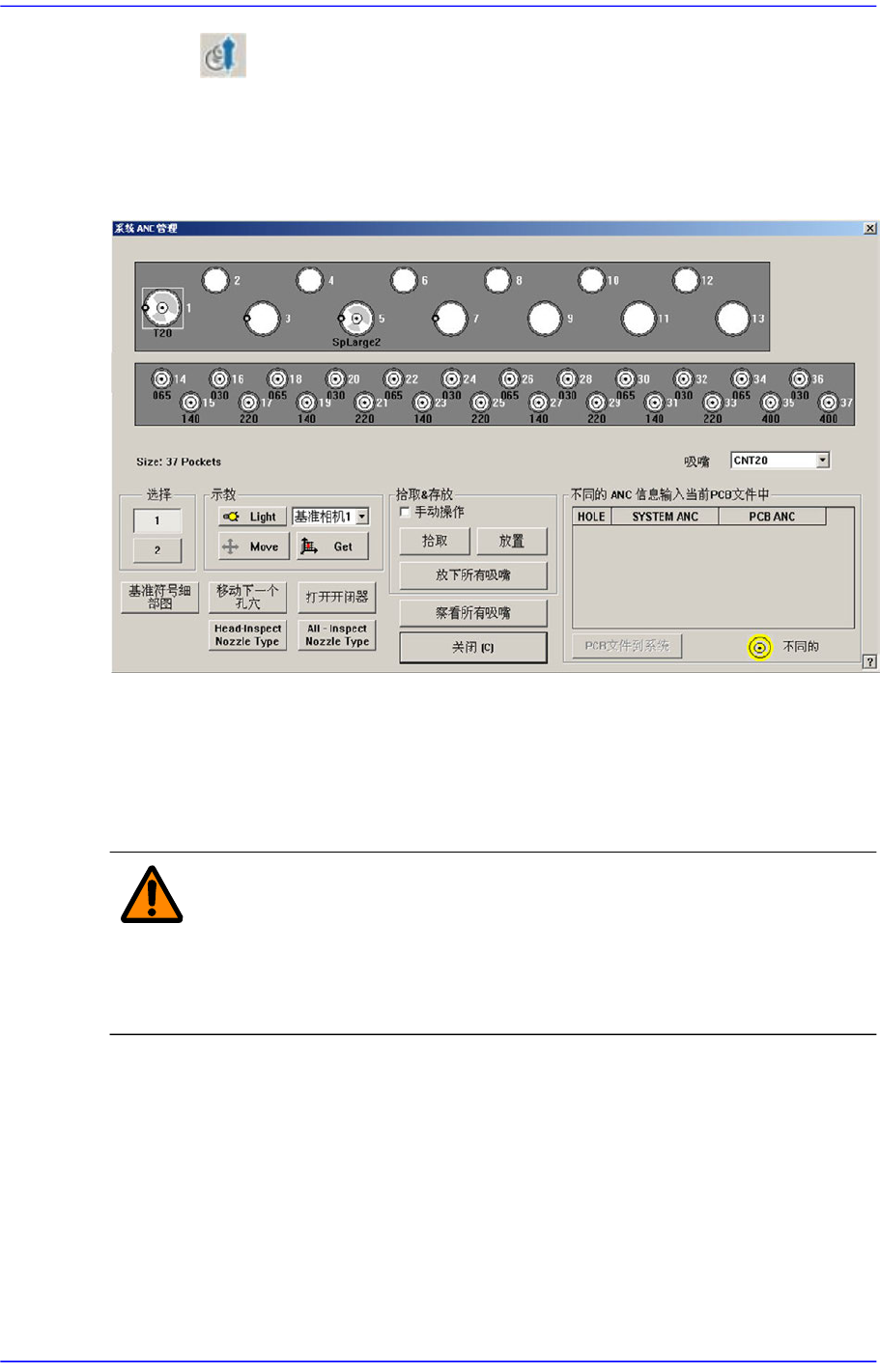

图
4.3 “ANC
设定
…”
对话框
<吸嘴> 组合框
选择要配置在选定装料口的吸嘴。
<选择> 选项按钮
选择将要设定的ANC的编号。
警 告 如果需要手动配置吸嘴，使用<打开开闭器>按钮打开ANC开
关，在按下前面或后面操作板的<EMG>按钮后就可以手动配置
吸嘴。最后释放<EMG>开关并按<复位>按钮，如果不进行此项
步骤，可能会发生人员受伤。
<示教> 领域
用于回转XY轴驱动电动机把选定对象移动到指定的坐标位置或用于获取选定
对象的当前坐标值。
<Light> 按钮
设置ANC Fiducial Mark 示教时使用的基准相机照明。详细事项请参照 “7.1.1
共同
Align Data (7-15
页
) ” 。
4-9
Tools
简化操作
(shortcut)
菜单
组合框
用于旋转XY轴驱动电动机选择想要移动到指定位置的对象， 或者用于选择
想要获取当前坐标的对象。 可选择的对象如下;
基准相机2: 选择基准相机。
基准相机4: 选择基准相机。
头1 ~ 头20: 选择1号 ~ 20号头。
<Move> 按钮
组合框中选择的对象移动到指定的坐标位置。此时，点击 <Move> 按钮之前
必须用鼠标点击所要位置相应的孔。
<Get> 按钮
组合框中选择的对象为基准获取X, Y坐标。此时，点击<Get> 按钮之前必须
用鼠标点击所要位置相应的孔。
<基准符号细部图> 按钮
设定基准点标记（基准点标记）的数据。 详细事项请参照 “6.3
基准符号
(Fiducial
Mark)
设定
“的 Fiducial Mark。
<移动下一个孔穴> 按钮
<示教> 领域的组合框中选择的Device移动到 ANC中当前选择孔的下一个孔位
置。
<开关阀开/关> 按钮
单击此按钮时开/关ANC的开关。
<Head-Inspect Nozzle Type> 按钮
选择此功能则检查当前选定的head喷嘴槽中插入的喷嘴类型。要激活本功能需
要另外的设定，如要使用本功能请与本公司CS联系。
可检查喷嘴类型的喷嘴如下。
CN030, CN040, CN065, CN140, CN220
<All-Inspect Nozzle Type> 按钮
点击此按钮则检查全体head的喷嘴槽中插入的喷嘴类型。 要激活本功能需要另
外的设定，如要使用本功能请与本公司CS联系。
可检查喷嘴类型的喷嘴如下。
CN030, CN040, CN065, CN140, CN220
<取料&放置> 领域
<手动操作> 选择框
单击此按钮时，取料, 放置功能只进行没有实际动作的数据操作。
4-10
Advanced Chip Shooter DECAN S2 Administrator’s Guide
<拾取> 按钮
单击此按钮时，吸取在ANC当前选择的Hole上的吸嘴。将要吸取的头在 “装
置”选择。
<放置> 按钮
单击此按钮时，把在” 装置” 选择的头上的吸嘴贴装（放）在ANC。
<放下所有的吸嘴> 按钮
单击此按钮时，把所有头上的吸嘴贴装（放）在 ANC。
<察看所有吸嘴/移动头安全> 按钮
用肉眼确认Head上是否存在吸嘴时，下降选择为一定高度的Gantry所有Head的
z轴时使用。确认后，重新点击则所有Head的Z轴会上升到原来的位置。
<不同的 ANC 信息输入当前PCB文件中> 目录箱
显示目前PCB下载文件的ANC设置和目前作业中的设备系统的ANC设置的差
异，要将系统设置改变到PCB文件设置，点击右边的<PCB文件到系统>按钮并
换掉孔里的与PCB文件设置不同的吸嘴。
<PCB文件到系统> 按钮
用PCB文件打夯的设定变更系统设定。
警 告 进行手动ANC动作时，编程的吸嘴与实际设备吸嘴如果不一致，
头的吸嘴有可能跟设备的其它部分发生碰撞。一定要使设备的实
际吸嘴与编程吸嘴一致。
<关闭> 按钮
点击此按钮则保存变更的设定关闭当前对话框。
4.4. 操作模式切换(Operation Mode Change)
因操作方式不同可接近的(Access)MMI 菜单也不同。根据使用 MMI的目的用户可为
一般用户(Operator), 程序员 (Programmer), 管理人员(Manger), 维修(Service)等。详
细事项请参照 “
第
1
章
.
操作方式及修改密码
“ 。
