视图—全部镜头：执行此功能可以显示机器照相运行全部路径。
视图—上一个镜头：执行此功能可以显示机器照相运行路径的上一个镜头图象。
视图—下一个镜头：执行此功能可以显示机器照相运行路径的下一个镜头图象。
3.3.1.5“设置”菜单

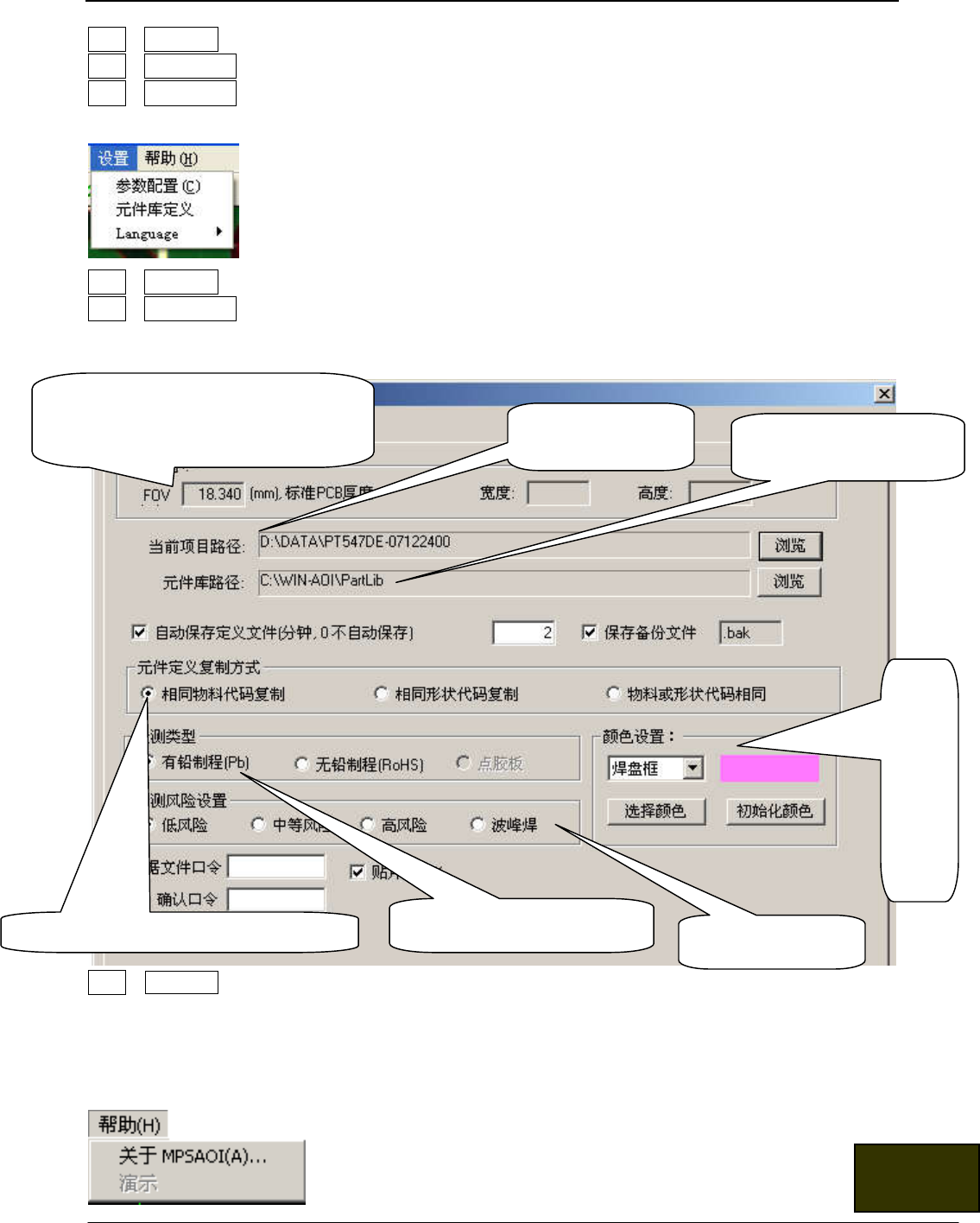

设置—参数配置：执行此功能可以进入如下设置画面。
设置—元件库定义：执行此功能可以进入如下设置画面。
风险选择说明：高风险会有低误报，高漏检。低风险会有高误报，低漏检。
设置—Language：执行此功能可以进入如下语言设置画面，可选择的语言包含中文简体，中文繁体和
英语。
3.3.1.6 "帮助"菜单
一个镜头画面可视的长度参数，宽度
参数可以自动根据长度自动计算，此
数据与板的厚度相关
当前项目的路径，
可以更改
当前项目所引用的元件
库的路径及名称，可以更
复制元件定义及导入元件库的方式
无铅制程与有铅制程的选择
根 据
PCB
特 点
选 择
各 种
检 测
框 的
颜色
检测风险选择，
返回目录
深圳市劲拓自动化设备有限公司
（培训资料）
第 22 页 共 55 页
关于 MPSAOI(A)：用于打开 MPSAOI 帮助文件。
演示：用于打开演示模式。(只在校对模式下有用)

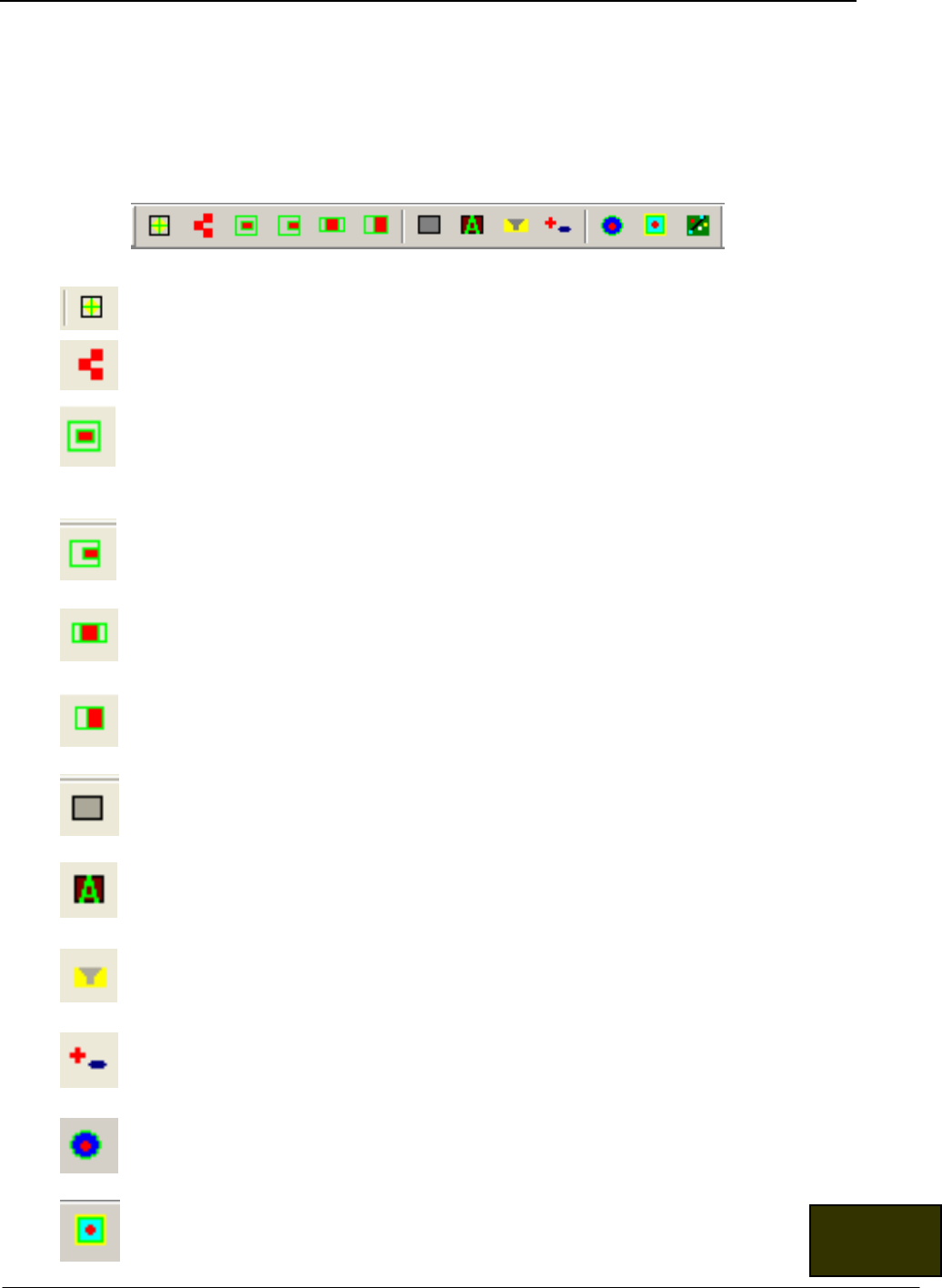

3.4 类型定义栏介绍
Mark 类型：用来在制作测试程序中，给某个测试对象添加 MARK 或是 Bad Mark 测试框。
CHIP 焊脚类型：用来在制作测试程序中，给某个测试对象添加电阻 /电容的焊接测试框。
PLCC 焊脚类型：用来在制作测试程序中，给某个测试对象添加 PLCC 的焊接脚框试框。
三极管焊脚类型：用来在制作测试程序中，给某个测试对象添加三极管的焊接脚测试框。
SOP 焊脚类型：用来在制作测试程序中，给某个测试对象添加 SOP 的焊接脚测试框。
排阻焊脚类型：用来在制作测试程序中，给某个测试对象添加排阻的焊接脚测试框。
本体类型：用来在制作测试程序中，给某个测试对象添加元件本体测试框。
字符本体类型：用来在制作测试程序中，给某个测试对象添加元件字符本体测试框。
桥接类型：用来在制作测试程序中，给某个测试对象添加元件焊脚之间的桥接测试框。
极性类型：用来在制作测试程序中，给某个测试对象添加极性测试框。
插件焊脚类型：用来在制作测试程序中，给某个插件焊脚添加测试框。
空焊盘检测：用来在制作测试程序中，给某个空焊盘添加测试框。
返回目录
深圳市劲拓自动化设备有限公司
（培训资料）
第 23 页 共 55 页
PCB 异样检测：用来在制作测试程序中，给某处 PCB 添加异样测试框。
第四章 程序编辑
4.1 准备步骤
4.1.1
先确认 PCBA 在生产线上的进板方向，确认 OK 后，找到一块焊锡良好、无不良点的 PCBA，准
备扫描。
数据准备
1．在”我的电脑”里测试程式资料库里（如 D 盘“DATA”文件夹目录下）新建一个以机种名为名
称的文件夹(如 123456-A)。如果在 MPSAOI 里将项目路径更改为新建的文件夹，系统会在该文件
夹内创建以下几个文件夹：
一. BOM(物料清单)：
该文件夹用来存放机种的生产工程式资料。如料站表等。这些资料在离线编程时需要用到。
二. CAD(元件坐标)：
该文件夹用来存放机种生产时的机器坐标。如机器程式。 这些资料在离线编程时需要用
到。
(注：无 BOM，无 CAD 资料的情况下。请将 C：\WIN-AOI 目录下的“空 PCB 模板.txt”
文件拷贝到此文件夹内。
三. errlog：
该文件夹用来存放在线测试时，机器检查到的不良点的图片报告。
四. SCAN：
该文件夹用来存放在线程式 MPSAOI 扫描出来的 PCBA 图片， 这些资料在在线测试和离
线编程时都需要用到。
4.2 PCBA 扫描
(这个步骤主要是扫描 PCBA 图片以提供
离线编程用)
4.2.1 进入在线测试程式
4.2.1.1
双击打开桌面上的在线测试程式(MPSAOI) ，系统弹出一个对话框，选择用户”Admin”
