深圳市劲拓自动化设备有限公司
（培训资料）
第 24 页 共 55 页

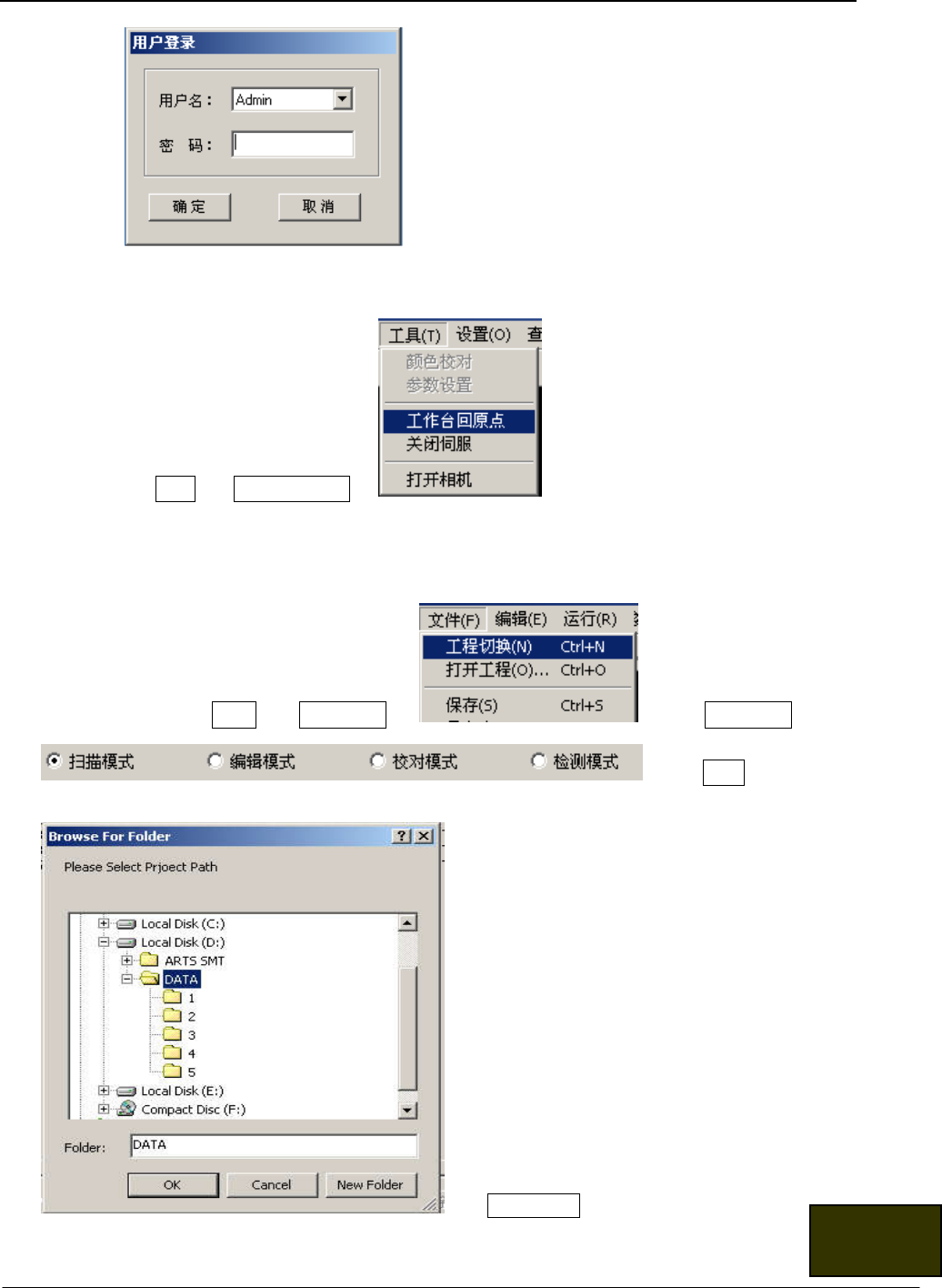

或”编程员”， 输入密码，进入在线测试程序。
4.2.1.2 机器回原点
点击菜单栏上的“工具——工作台回原点” 将机器回到原点。然后将 PCBA 装载
轨道宽度和夹板装置调整 OK，将一块焊锡良好的 PCBA 放置在轨道上。
4.2.1.3 扫描图片文件
点击菜单栏上的“ 文件 —— 工程切换 ” 点选“ 扫描模式 ”后 ，
点击“浏览”，出现以下
对话框，选择目录为 AOI 程式存放的根目录，如图：

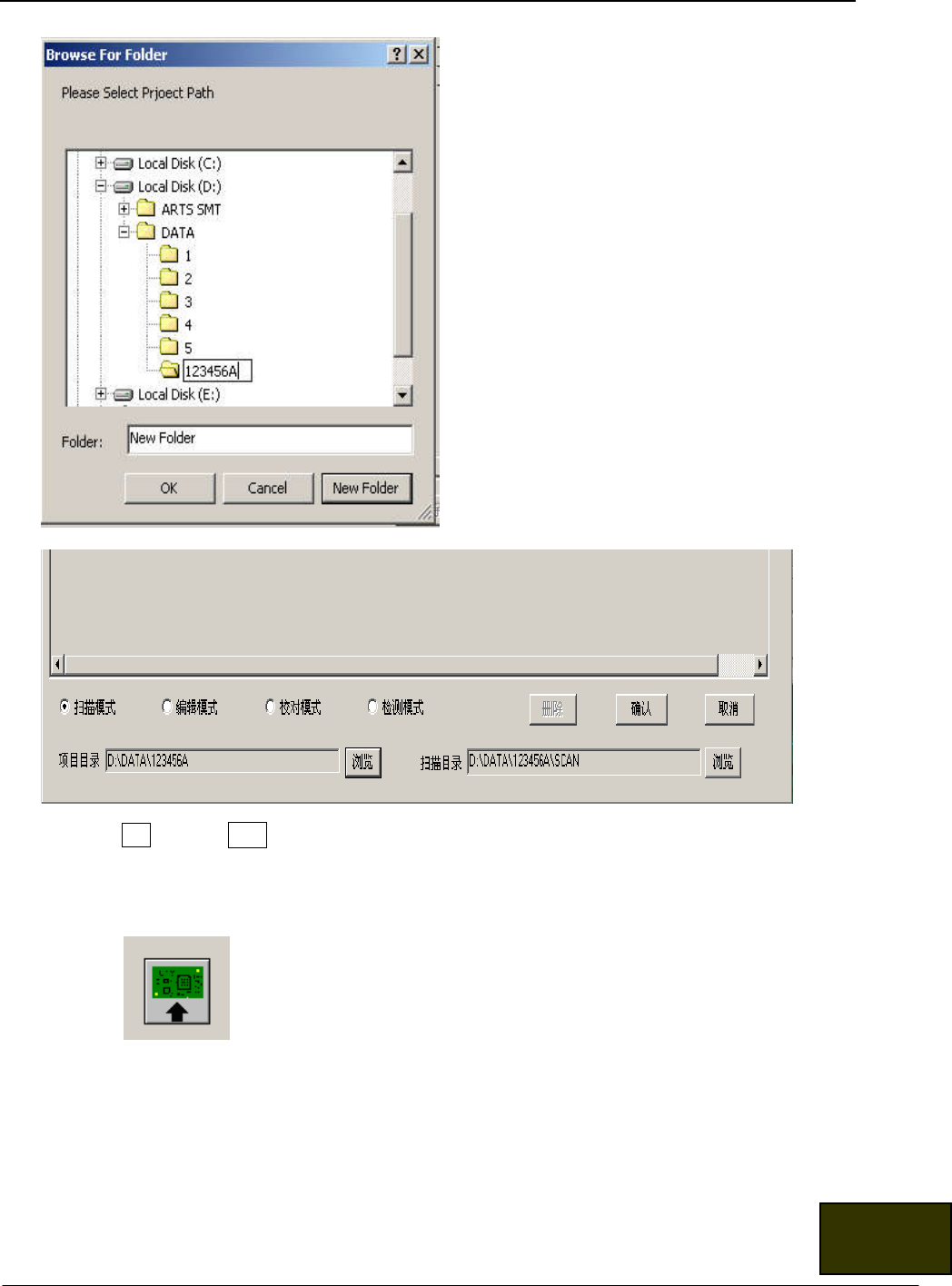

点击 New Folder。新建一个文件夹作为
新的
工程目录，输入它的名称，如(123456A)
返回目录
深圳市劲拓自动化设备有限公司
（培训资料）
第 25 页 共 55 页
，完成
后，点击 OK，再点击确认，系统会自动在该目录下创建以下几个文件夹：
BOM(物料清单)、CAD(元件坐标)、errlog、SCAN （此四个文件夹内容介绍在 5
。
1
。
1
章节已作介绍）
4.2.1.4
按此键加载 PCBA，用鼠标左键快速双击将 MPSAOI 的画面中心十字架对齐
返回目录
深圳市劲拓自动化设备有限公司
（培训资料）
第 26 页 共 55 页
PCBA 的右上角， 得到 PCB 右上角
坐标(即为 PCB 尺寸)，点击窗口右侧的获取坐标，系统自动输入 PCB 尺寸和 PCB 的名称。
4.2.1.5
点击窗口右侧下方的自动计算 FOV 大小， 然后将图
像移动到一处有 PCB 丝印的位置， 点击获取 FOV，系统自动计
算相机视野大小。 (相机视野大小因 PCB 的厚度不同而不同。一般为 18
。
1-18
。
6)
4.2.1.6
点击选中”测试扫描 FOV 大小”，然后点击“扫描 PCB” 进行扫描测试 FOV
大小。只扫描 PCB 尺寸的 1/4 进行扫描测试。扫描 OK 后。图像文件自动存放在“D 盘——
AOI 程式——123456-A——SCAN”目录下。
