深圳市劲拓自动化设备有限公司
（培训资料）
第 26 页 共 55 页

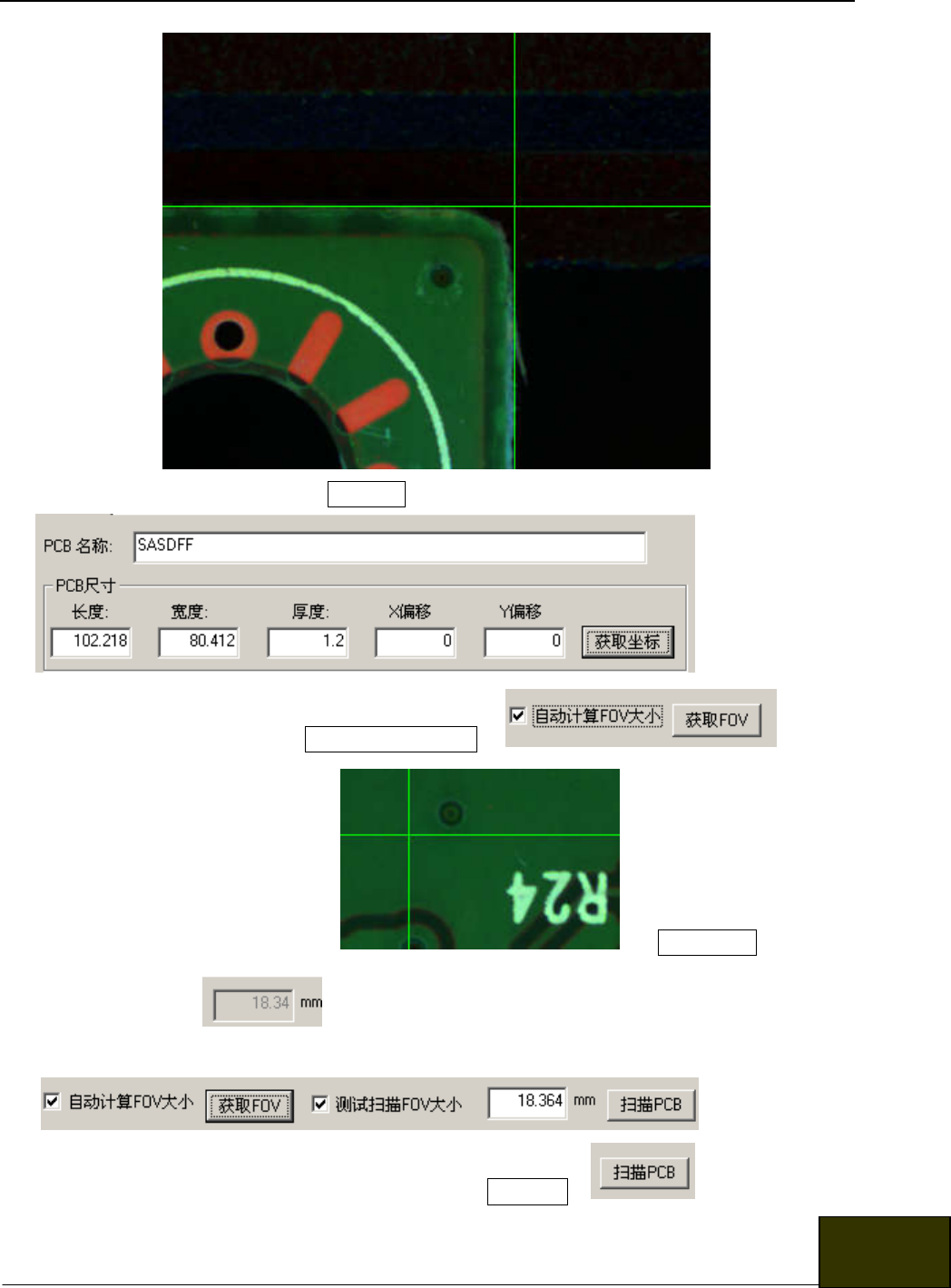

PCBA 的右上角， 得到 PCB 右上角
坐标(即为 PCB 尺寸)，点击窗口右侧的获取坐标，系统自动输入 PCB 尺寸和 PCB 的名称。
4.2.1.5
点击窗口右侧下方的自动计算 FOV 大小， 然后将图
像移动到一处有 PCB 丝印的位置， 点击获取 FOV，系统自动计
算相机视野大小。 (相机视野大小因 PCB 的厚度不同而不同。一般为 18
。
1-18
。
6)
4.2.1.6
点击选中”测试扫描 FOV 大小”，然后点击“扫描 PCB” 进行扫描测试 FOV
大小。只扫描 PCB 尺寸的 1/4 进行扫描测试。扫描 OK 后。图像文件自动存放在“D 盘——
AOI 程式——123456-A——SCAN”目录下。
返回目录
深圳市劲拓自动化设备有限公司
（培训资料）
第 27 页 共 55 页

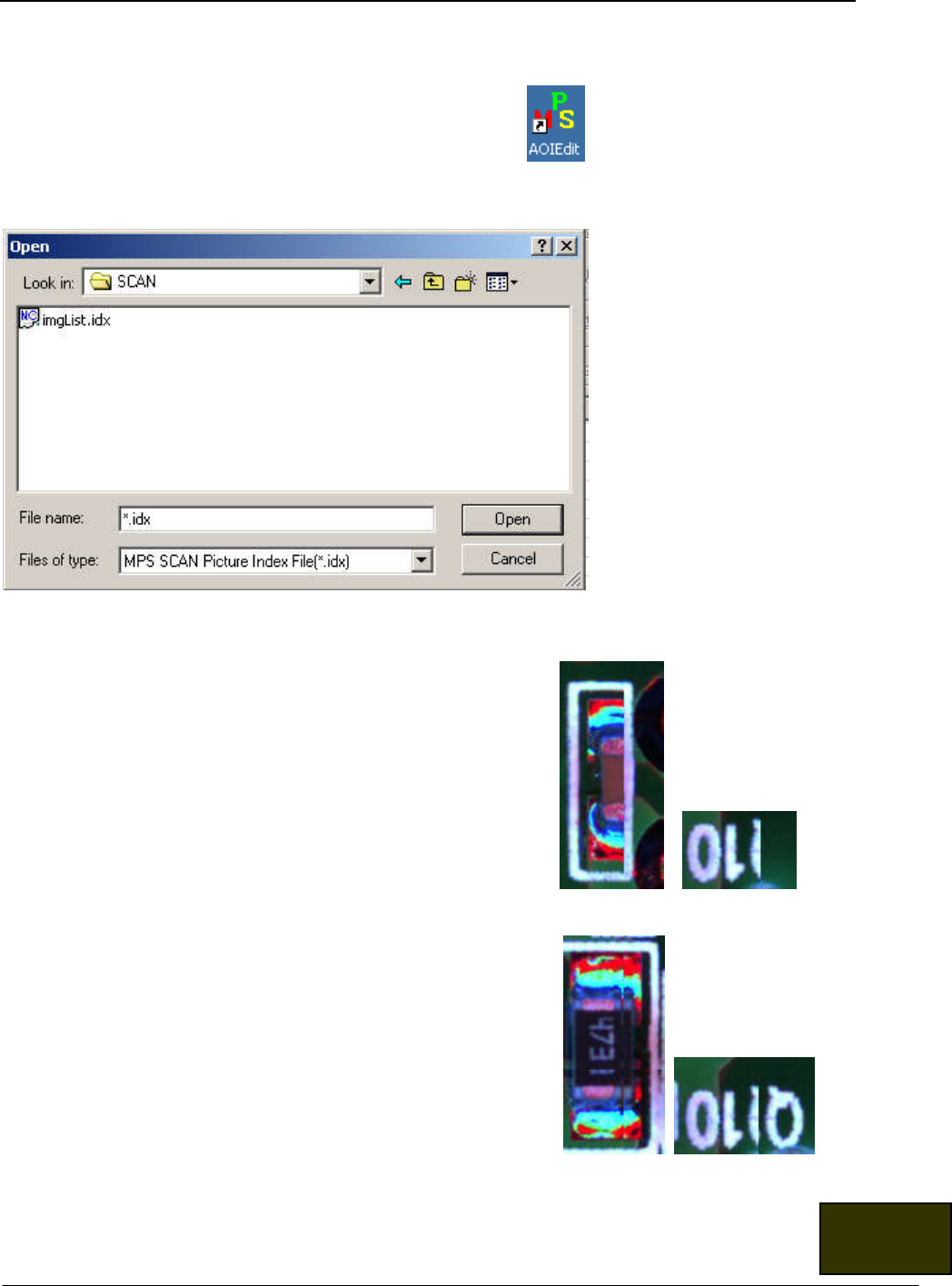

4.2.1.7 查看图片，确认 FOV 参数
a．双击打开桌面上的打开 AOI 离线编辑软件（AOIEDIT） 。
b．点击菜单栏上的“文件--打开扫描文件”。打开路径为“D 盘——DATA——123456-A——SCAN”
目 录 下 的 名 称 为 “ imgList
。
idx” 的 PCBA 扫 描 文 件 。
c．检查扫描的 PCBA 图像文件拼接情况。方法如下：查看各图片之间有无错位。检查元件和插件
孔以及 IC 脚的拼接情况。
如扫描得到的图片，存在以下元件和丝印被切开缩小的现象： 。 ，则应
该将 FOV 参数的数字改小。
如扫描得到的图片，存在以下元件和丝印被拉伸变大的现象： ，则
应该将 FOV 参数的数字改大。
返回目录
深圳市劲拓自动化设备有限公司
（培训资料）
第 28 页 共 55 页

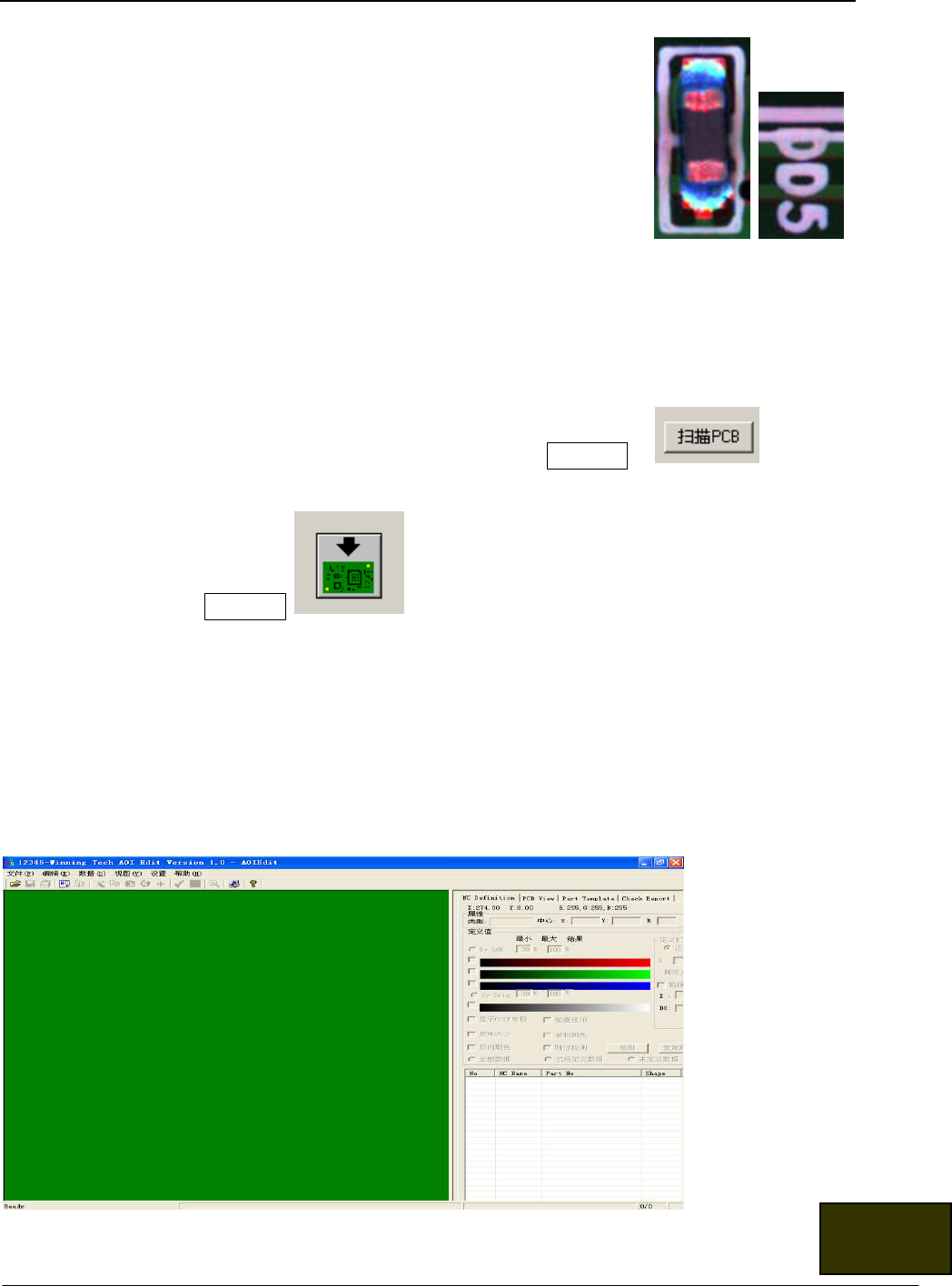

FOV 参数正常情况下，所扫描出的图片应该完全没有变形的情况，如下图： 。
4.2.2 扫描完整图片
4.2.2.1
检查完成后， 去掉”测试扫描 FOV 大小”， 然后点击“扫描 PCB” ，重新完整
的扫描 PCBA。
4.2.2.2
扫描 OK 后按卸载 PCB 将 PCBA 退回加载位置。
4.3 程式制作及各元件制作介绍
4.3.1 运行 AOIEDIT。EXE，进入 AOIEDIT 编辑主画面如下图：
4.3.2 打开扫描图像文件
