2、当前元件与全部元件是指当测试的元件与其它元件有差别时，单独对该元件的取样。否则为全
部元件都采用相同样本。

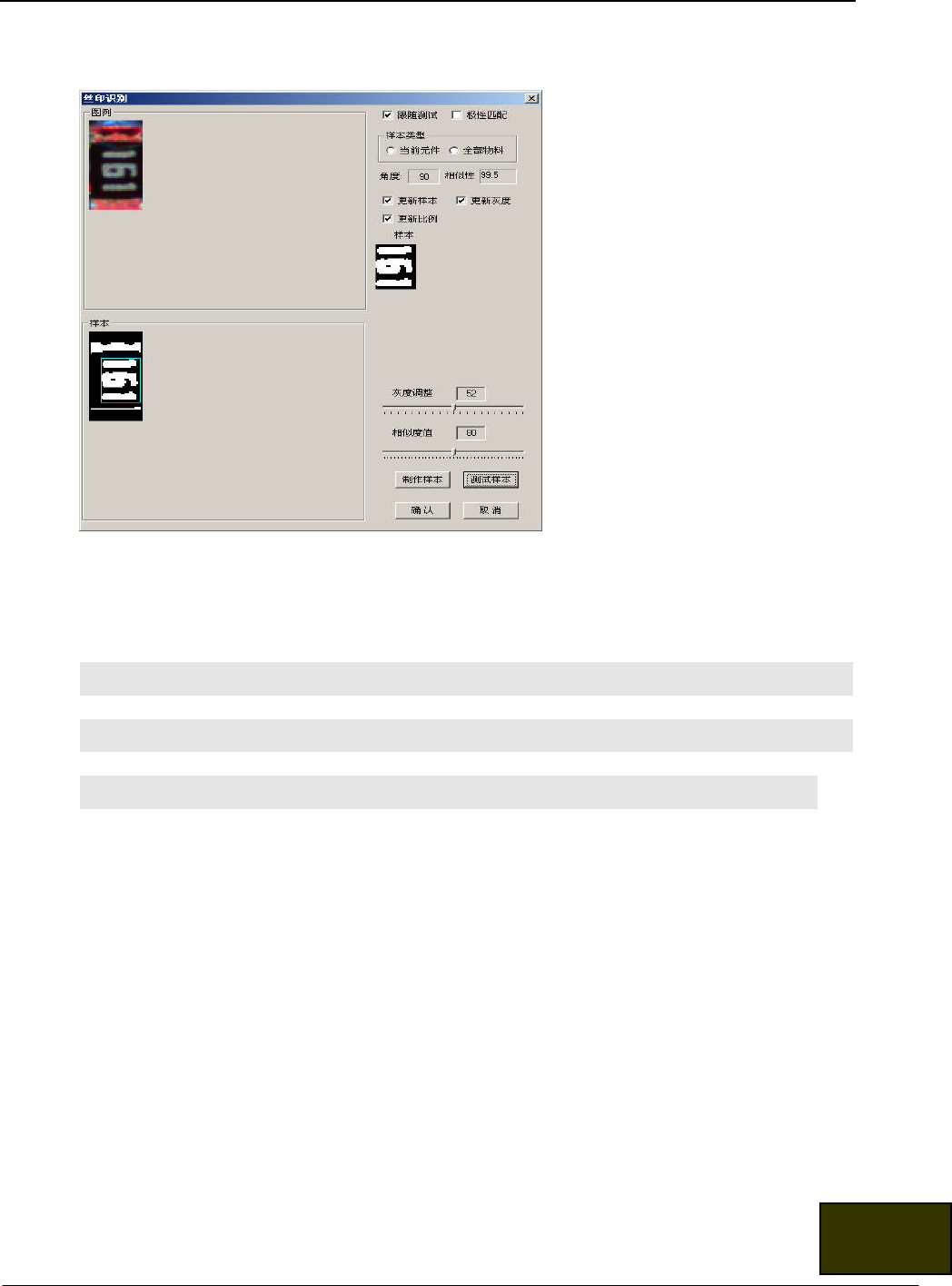

移动样本框的大小和位置，获取希望检测的样本。点击制作样本。
调整相识度值，使系统检测误判与漏判之间在一个合理的范围内。
在点击确认以前，请确认是否需要更新样本，更新灰度以及更新比例。这三个控制相可以单独
调整。
调整技巧 调整灰度值，使相识度最大即可。对位置偏差比较大的元件，
如 SOT， PSOT，相似比例可以适当降低。对 IC 等位置相对比较固定的，
比例则可适当提高。如果对丝印有严格要求，则相似比例可更高。
带极性 CHIP 类型与 CHIP 类型元件相比，只是多了一个极性检测框，做带极性的 CHIP 类型
元件时，只需将极性调整为当前元件的极性颜色，并设定好“最小”数就可以了。其他方面的调试
和 CHIP 类型元件的方法是一样的。
4.4.2 三极管编辑
如下图：
返回目录
深圳市劲拓自动化设备有限公司
（培训资料）
第 39 页 共 55 页

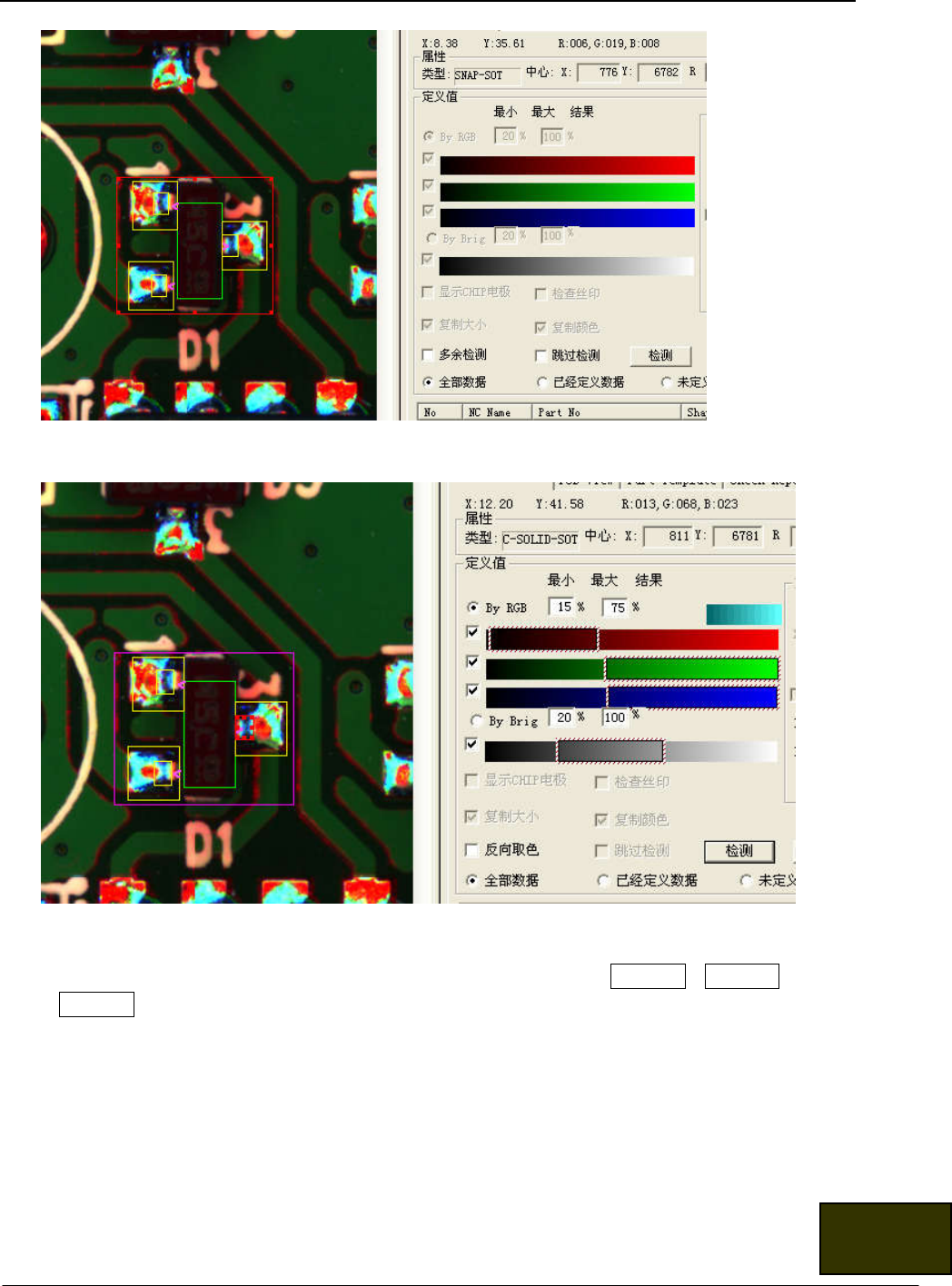

激活绿色元件本体框，象在调整上一个例子一样调整元件本体颜色属性。
激活元件焊接区域中的引脚区域，如下图
调整蓝色引脚的颜色区域，确认引脚存在，注意保持引脚区域的一端与焊接区域的一端在一条线上。
激活元件焊接区域，如下图
将焊接的蓝色调整显示出来，确定正常焊接的比例。调整好之后，勾选复制大小、复制颜色，然后单
击复制属性。其它两脚已与此脚具有相同的属性了。然后在确认那两个焊接区域的设置，如果测试不
能通过，再略作调整即可。
返回目录
深圳市劲拓自动化设备有限公司
（培训资料）
第 40 页 共 55 页

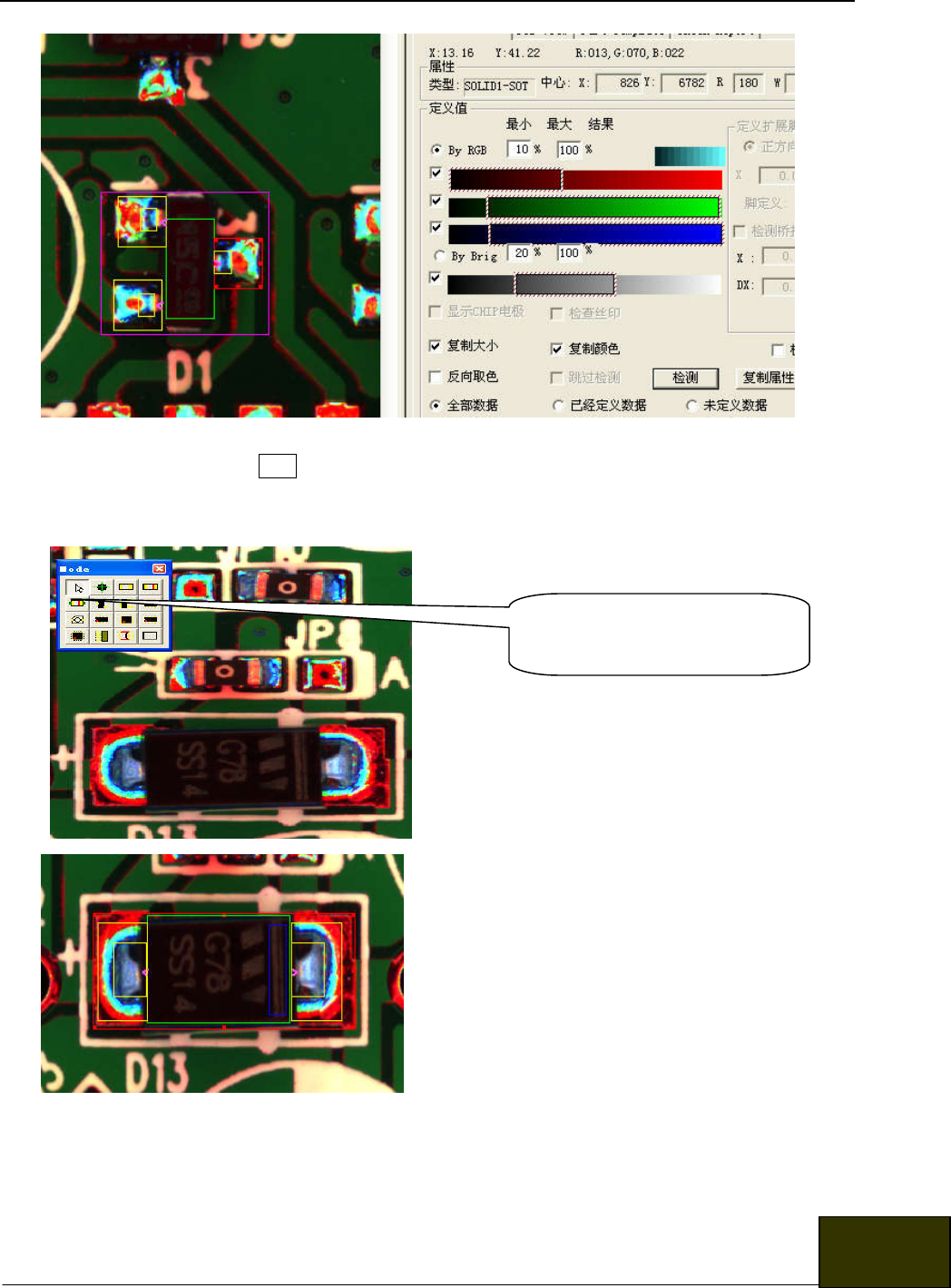

激活元件最外框（紫红框）
激活元件最外框后，单击检测，即可确认整个元件有无通过测试。
4.4.3 钽电容的编辑
如下图：
在上图中焊接区域的调整方法与三极管一样，与前面元
件不同的是多了蓝色极性框。激活极性框，将极性框移动到能代表极性的位置，调整代表颜色。但
对有极性的元件要注意，在调整好的元件所有的检测内容并检测通过后，要将整个元件检测框旋转
180 度后检测极性框，检测不出极性的内容才可以。然后再将整个元件检测框旋转 180 度回到原来
的状态。
4.4.4 电源三极管的编辑
如下图：
选择此类型有两引脚元件的识
别方式(增加二极管定义框)
