深圳市劲拓自动 化设备有限公司 （培训资料） 第 41 页 共 55 页 将上面的检测框旋转，调整元件本体，元件的单个脚 的颜色设定，如 下图。 原始 库内 的元件 小脚 只有两 只， 但实 际的 元件小 脚有 三 只，所以这里使 用一个新功能， 激活元件单脚 外框后，按右键 如下图： 执行复制，再执 行激活整个元件 的测试外框，然 后按 鼠标右键，执行 粘贴功能，这时 ，将鼠标移动 到元件右侧中间 脚位置单击鼠 标左键，最 后得到下图…
深圳市劲拓自动化设备有限公司
（培训资料）
第 40 页 共 55 页
激活元件最外框（紫红框）
激活元件最外框后，单击检测，即可确认整个元件有无通过测试。
4.4.3 钽电容的编辑
如下图：
在上图中焊接区域的调整方法与三极管一样，与前面元
件不同的是多了蓝色极性框。激活极性框，将极性框移动到能代表极性的位置，调整代表颜色。但
对有极性的元件要注意，在调整好的元件所有的检测内容并检测通过后，要将整个元件检测框旋转
180 度后检测极性框，检测不出极性的内容才可以。然后再将整个元件检测框旋转 180 度回到原来
的状态。

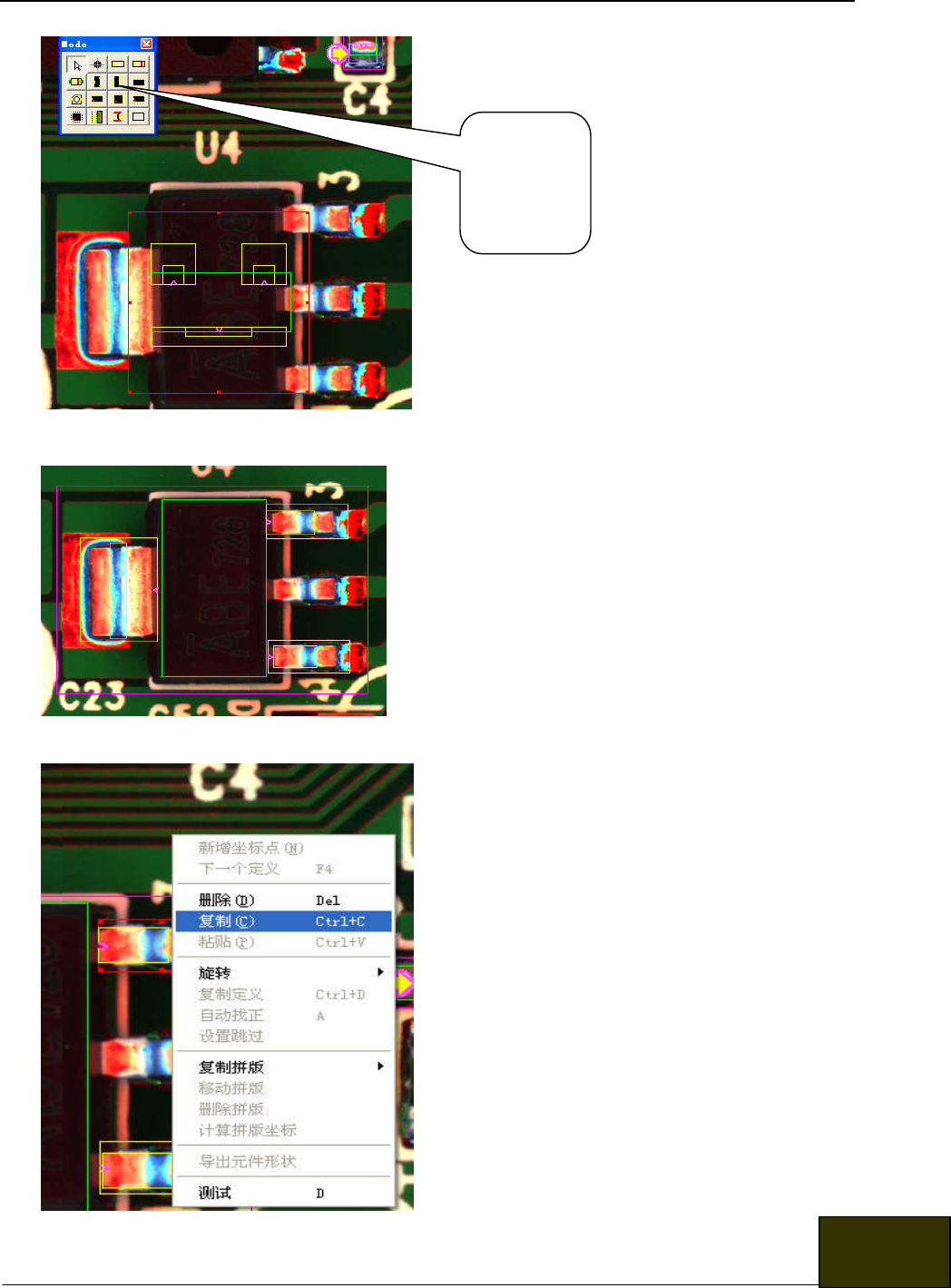

4.4.4 电源三极管的编辑
如下图：
选择此类型有两引脚元件的识
别方式(增加二极管定义框)
返回目录
深圳市劲拓自动化设备有限公司
（培训资料）
第 41 页 共 55 页
将上面的检测框旋转，调整元件本体，元件的单个脚
的颜色设定，如下图。
原始库内的元件小脚只有两只，但实际的元件小脚有三
只，所以这里使用一个新功能，激活元件单脚外框后，按右键如下图：
执行复制，再执行激活整个元件的测试外框，然后按
鼠标右键，执行粘贴功能，这时，将鼠标移动到元件右侧中间脚位置单击鼠标左键，最
后得到下图。然后再确认一下新增脚的设定即可。
对于此类型
元 件 , 选 择
电 源 SOT
检测框
返回目录
深圳市劲拓自动化设备有限公司
（培训资料）
第 42 页 共 55 页

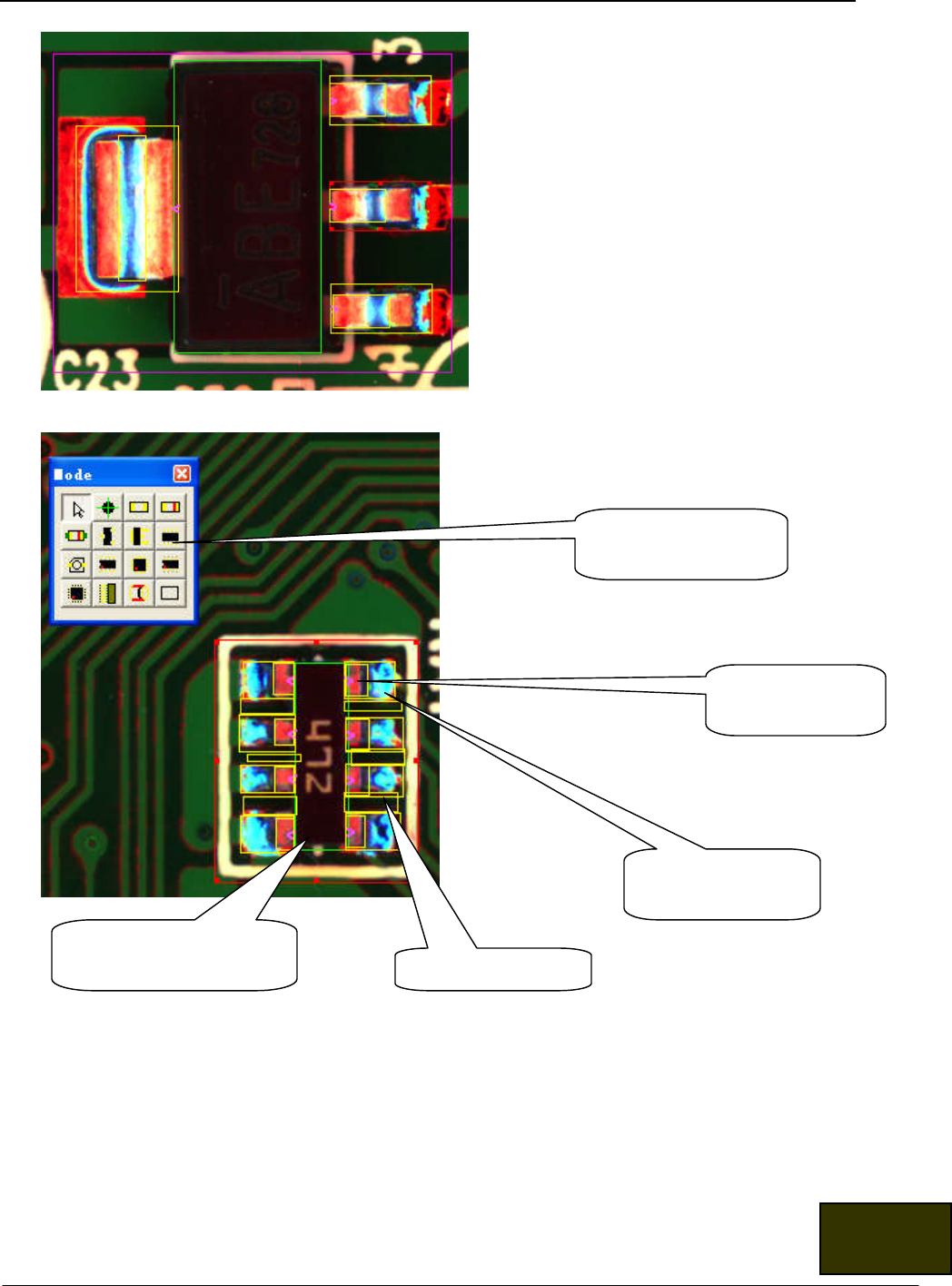

4.4.5 排阻排容的编辑
增加排阻，排容检测
框
元件的焊脚颜色
橙红色调整
元件焊接颜色调整
（蓝色提取）
元件的焊脚锡桥检
元件本体颜色提取，并要
丝印取样
