深圳市劲拓自动化设备有限公司
（培训资料）
第 47 页 共 55 页
4.5.2 程序检测
在程序制作完成以后，需要作一次模拟检测。 根据菜单数据－自动检测，或快捷键 F5 自动执
行。

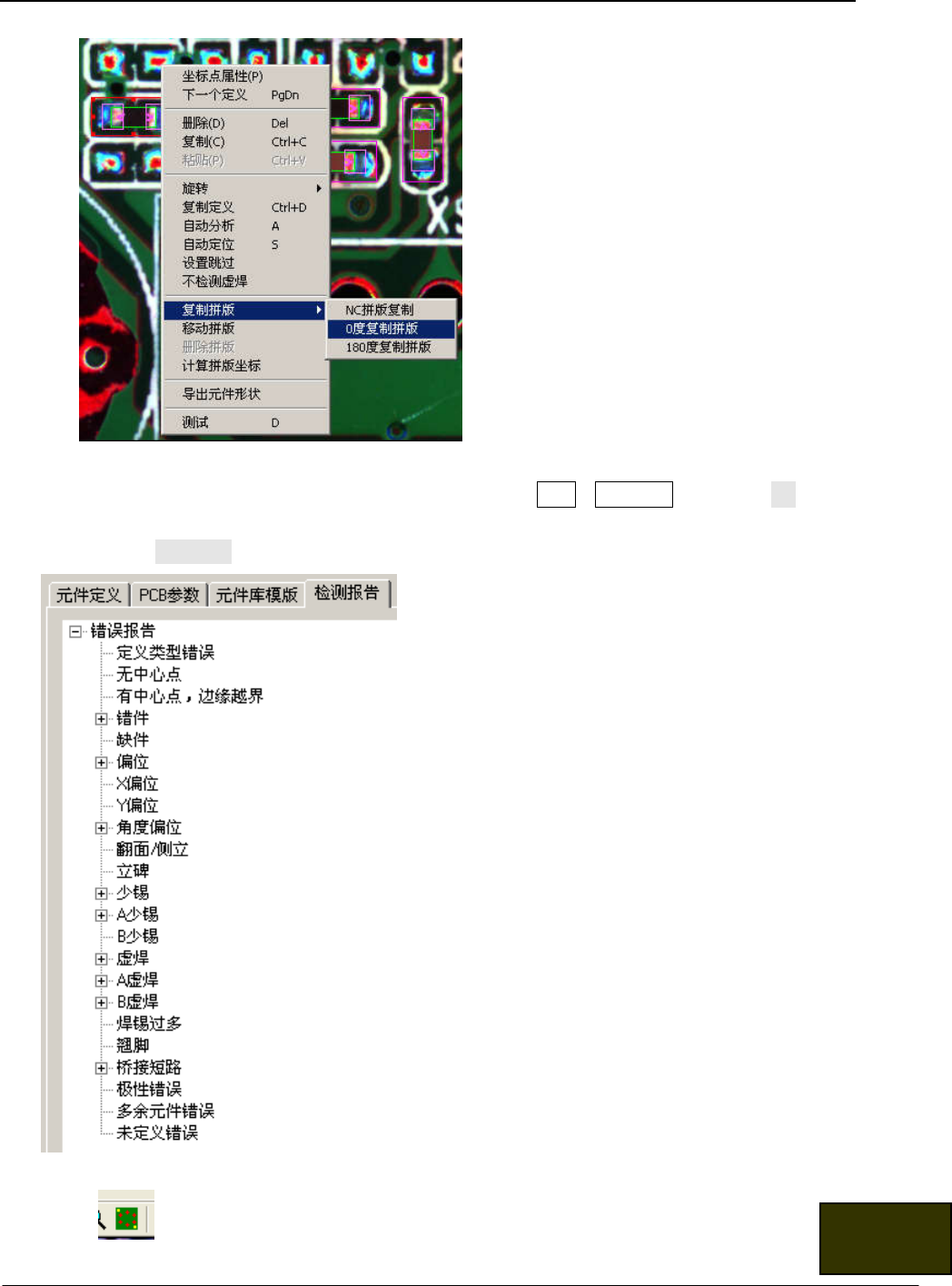

检测结果会在错误报告中作分类说明，双击错误类型，逐个排除定义偏差。
4.5.3
离线调试完成后，生产机器格式保存输出；(即“数据”“生成机器路径”；或者是直接点击工
具栏上面的 按钮就可以了。然后点击“保存”按钮。这样就可以到“在线检测”模
块里面调试程序了。
返回目录
深圳市劲拓自动化设备有限公司
（培训资料）
第 48 页 共 55 页
4.5.4 调试技巧
1、 CHIP 物料的虚焊调整。对于焊盘两端正常焊锡，但是检测结果为虚焊的，则需要检测元件本
体大小是否正常。如下图所示，右边元件报告虚焊，如果适当增加元件本体大小，调整为左边那样，
本体在焊盘两端稍微多出一点点，则系统在检测就可正常通过，但是本体如果太大，则焊盘检测区
域太小，则会报告少锡。
2 、选择正确的元件类型
J 型脚的贴片钽电容和非玻璃体的二极管等 DIODE 类型的元件，都选择二极管定义框， 如果对丝
印取样，则可以不用极性检测部分，因为丝印在勾选“极性检测”后也可以检测极性，否则必须按照极
性定义来检测。
对有玻璃体二极管，则需要按圆柱体方式元件检测。
3 、IC 虚焊调试困难。需要确定 IC 的脚间距设定正确，IC 桥接框设定正确。选择 IC 脚，设定正确
的焊接比例与焊脚颜色值及焊盘颜色值，测试即可。
4. 6 制作 BADMARK
(1) (2)
1、在孔洞位置或者是某一位
置，点击此按钮“增加异形
元件定义框”
返回目录
深圳市劲拓自动化设备有限公司
（培训资料）
第 49 页 共 55 页
(3)
(4)
4.7 制作金手指
与做 Bad Mark 类型一样，先增加“异形定义框”，再点击如图示的“PCB 金手指检测”按钮，然后
选中内框(即“金手指检测框”)将其调整为金手指可能出现的锡珠的颜色，在右侧“最小”值输入 1 ，
“最大”值输入 100，此设值为严格的检测设定。2%也是严格的设值，3%以上为放松设值。最后右击
外框，选择“新坐标点属性”，同样在 Par No 和 Nc Name 里输入名称和类型就可以了。
4.8 制作空焊盘检测
2、点击此按钮，选择“MARK 类型，则出现如图 4
提示，点击“确定”就会出现如图 2，再选定里面蓝色
MARK 框调整为 MARK 颜色，最后选定外框(即
MARK 点搜索区域框)，调整颜色也是为 MARK 颜色。
右击选择“新增坐标点属性”，在 PAR NO 里面输入
类型，在“NC Name”里输入名字。此 BAD MARK
即定义完毕。
点击此按钮“PCB 金手指
检测”按钮
在 BOM 中有空焊盘坐标的情况下，先双击十
字坐标，使其变成黄色，再选取“增加异形
定框”
