Inspektion ohne Aufwand
Die Maschine programmiert sich selbst
Unbedruckte Leiterplatte scannen, den Rest
programmiert das System eigenständig.
Dank der Auto-Programmierung entfällt das
herkömmliche Finetuning. Die Ergebnisse sind
immer gleichbleibend, unabhängig der Farbe
oder Oberäche der Leiterplatten. PI eignet
sich daher perfekt für die Einführung neuer
Produkte (NPI).
PI ist das einzige SPI-System, das sich automatisch programmiert.
Die Auto-Programmierung ermöglicht eine Inspektionsqualität auf
höchstem Niveau – unabhängig vom Fachwissen des Programmierers.
Zusätzlich zur Pasteninspektion ermöglicht PI
auch die Inspektion von Kleberpunkten.
Ziel Ziel
Inspektion ohne Zweifel
Fordern Sie Genauigkeit – nicht nur Wiederholbarkeit

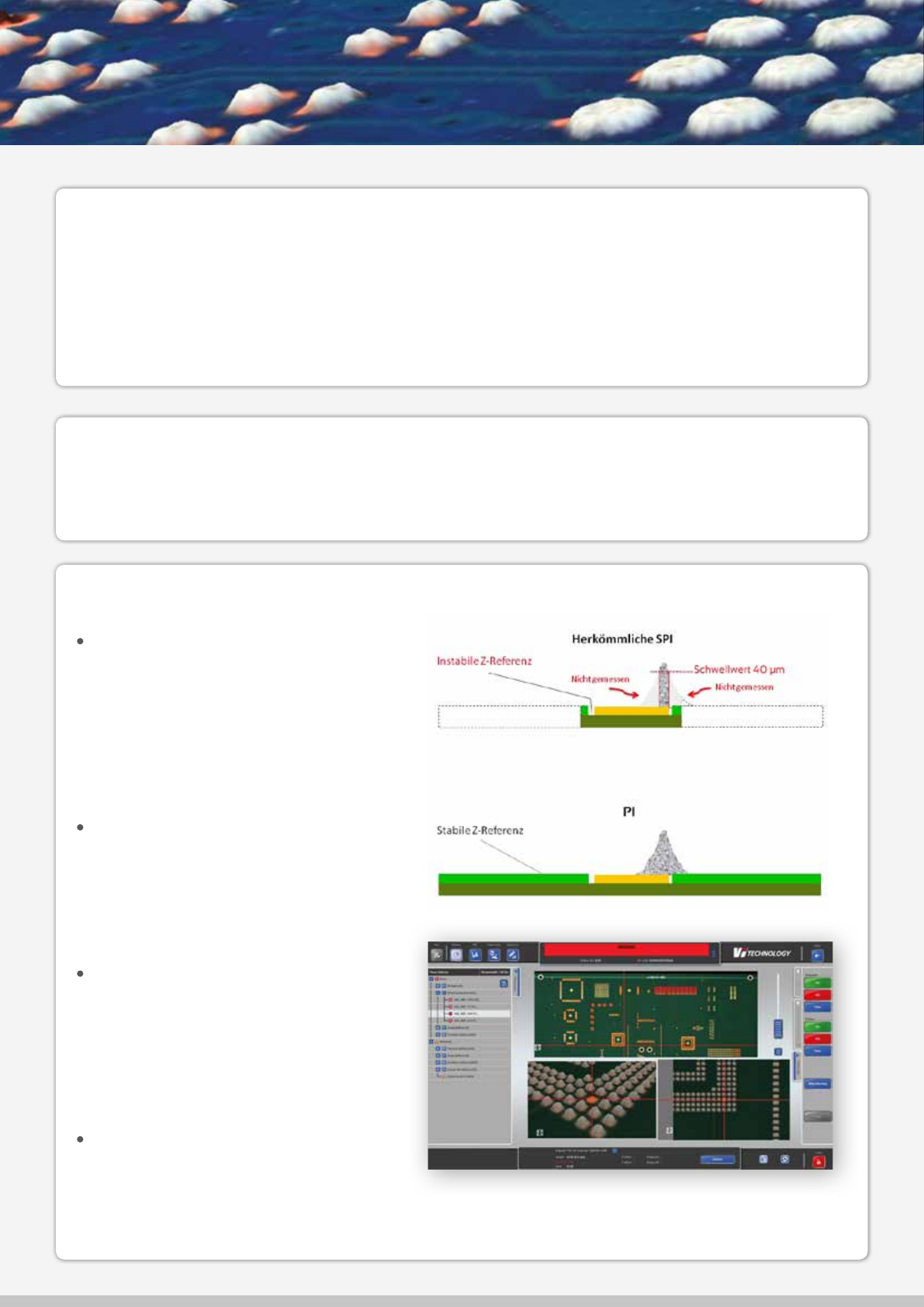

Die Genauigkeit während der Produktion kommt von
der Z-Referenzierung.
Alle herkömmlichen SPIs legen einen Schwellwert
(typ. 40 µm) fest, unter dem die Höhe und damit das
Volumen nicht mehr gemessen wird. Entsprechend
wird das Volumen bei kleinen Pads unterbewertet –
genau da, wo die tatsächliche Pastenmenge kritisch
ist.
PIs patentierte Z-Referenzierungsmethode nutzt
die gesamte 3D-Leiterplattenäche, nicht nur
eingeschränkte Bereiche um die Pads herum, um
stabile und präzise Z-Referenzdaten zu denieren.
Die patentierte Z-Referenzier-Technologie von PI überwindet
die Einschränkungen herkömmlicher SPIs und sorgt für nie
dagewesene Genauigkeit bei der Messung des Pastenvolumens.
PIs Multifrequenz-/Multimuster-Moiré bietet,
gemeinsam mit der patentierten Doppel-Z-
Achsen-Bewegung eine präzise Kompensation
(Höhe und Winkel) der Leiterplattenrwölbung und
ermöglicht so präzise Messungen in der realen
Produktionsumgebung – ohne Pseudofehler.
Hochauösende 3D-Bilder liefern eindeutige
Informationen für die Fehlerklassizierung.
Ziel Ziel
Inspektion mit eindeutigem Ziel
Regelung des Druckprozesses zur Verbesserung der Produktivität
Prozessverbesserung und Denition der Toleranzen mit
Hilfe der produktunabhängigen, automatischen AAR-
Pad-Gruppierung.
Einfachste Bewertung dank extra großem 3D
Bildausschnitt.
PIs automatische Pad-Gruppierung nach Wandäche-zu-Aperture-Verhältnis
(Area Aperture Ratio AAR) ist nur eine der zahlreichen Funktionen für eine
gezielte Prozessregelung. In Verbindung mit der SIGMA Link Software-Suite
werden gesammelte Inspektionsdaten zu relevanten Prozessinformationen.
Prozessüberwachung in Echtzeit mit SIGMA
Analysis - Oine SPC – oder einfach mit PIs
integrierter SPC.
