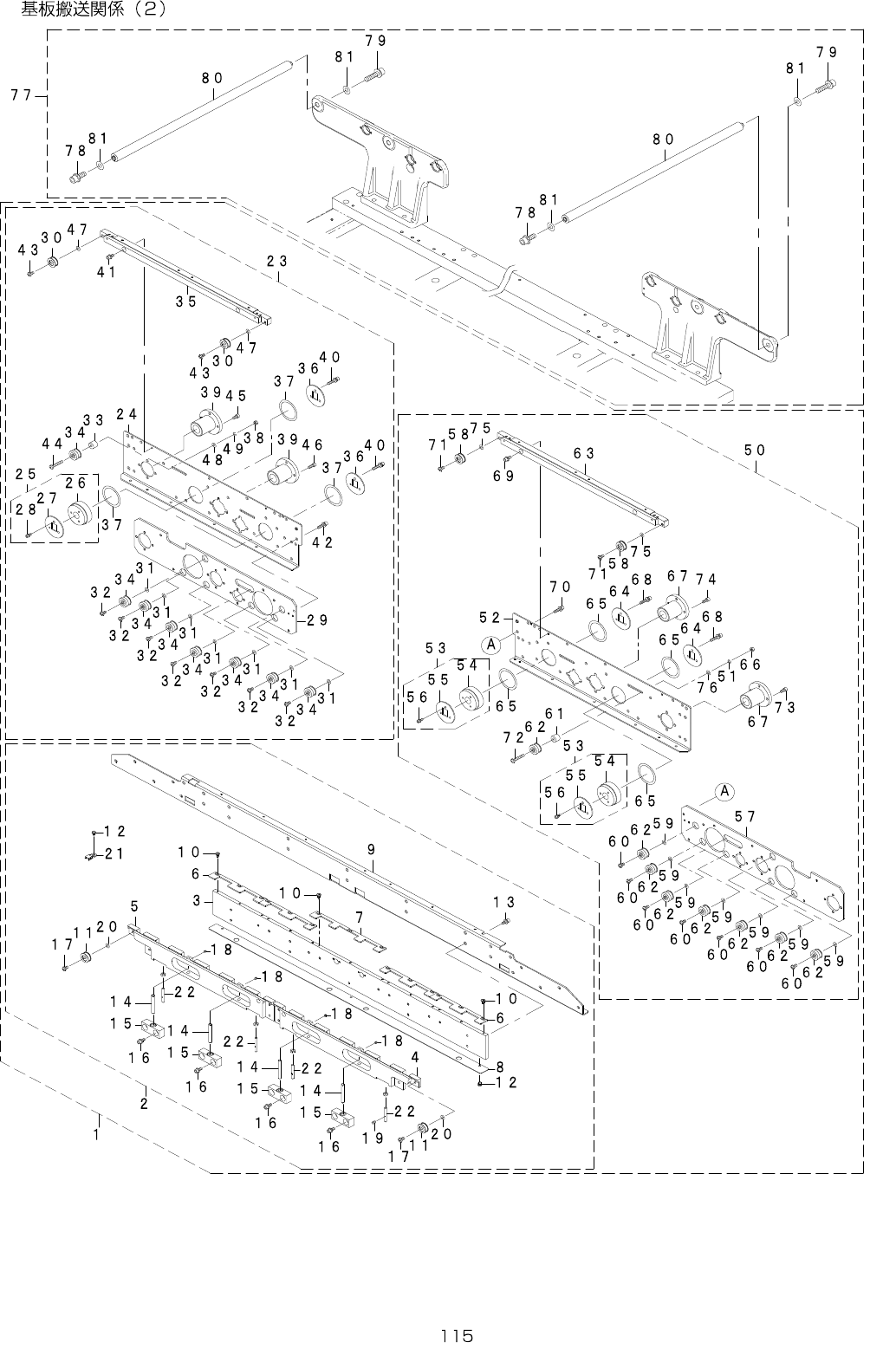

58.PWBCONVEYORCOMPONENTS(2)
- -
REF.NO NOTE PARTNO DESCRIPTION Qty
1 401-83565 CONVEYOR_RAIL_R_ASM 1
2 401-83831 CONVEYOR_RAIL_RC_ASM (1)
3 401-83048 RAIL_GUIDE_R_650 (1)
4 401-83041 CONVEYOR_RAIL_C_A (1)
5 401-83029 CONVEYOR_RAIL_C_B (1)
6 401-83027 PWB_GUIDE_PLATE_A (4)
7 401-83056 PWB_GUIDE_PLATE_C (1)
8 401-83050 SAFETY_BAR (1)
9 402-01088 CONVEYOR_SUPPORT_PLATE_L (1)
10 EZ-4453818-01 BOLT(CBSTSR3-5) (15)
11 E2111-715-0A0 CONVEYORPULLEYASM. (8)
12 SL-4030691-SC SCREWM3L=6 (10)
13 SL-6041092-TN SCREWM4L=10 (10)
14 401-28520 NEEDLE_ROLLER (4)
15 401-28609 SHAFT_SUPPORT_ASM (4)
16 SL-6041092-TN SCREWM4L=10 (8)
17 SM-4040855-SC SCREW (4)
18 SM-8030302-TP SCREWM3X3 (4)
19 SM-8040602-TP SCREWM4X0.7L=6 (4)
20 WP-0430800-SC WASHERM4 (8)
21 HX-0034400-00 FIXEDBASE (7)
22 401-83077 CLAMP_SHAFT (4)
23 401-83832 RAIL_PLATE_RL_ASM (1)
24 402-01089 RAIL_PLATE_RL2 (1)
25 400-00839 DRIVE_PULLEY_R_ASM (2)
26 400-00840 DRIVE_PULLEY_R (1)
27 E2160-721-000 PULLEYFLANGE (1)
28 SL-6030892-TN SCREWM3L=8 (3)
29 402-01091 SUPPORT_PLATE_R2 (1)
30 E2111-715-0A0 CONVEYORPULLEYASM. (2)
31 WP-0430800-SC WASHERM4 (7)
32 SM-4040855-SC SCREW (7)
33 E2055-721-000 PULLEYSPACER (1)
34 E2089-721-0A0 CONVEYORPULLEYBASM. (8)
35 402-01093 CONVEYOR_RAIL_S2 (1)
36 E2160-721-000 PULLEYFLANGE (2)
37 E3931-750-000 PULLEYWASHER (4)
38 NM-6040001-SC NUTM4X0.7TYPE1 (2)
39 SB-8160001-00 BEARING (2)
40 SL-6030892-TN SCREWM3L=8 (6)
41 SL-6031492-TN SCREWM3L=14 (4)
42 SL-6041092-TN SCREWM4L=10 (7)
43 SM-4040855-SC SCREW (2)
44 SM-4042501-SC SCREWM4X0.7L=25 (1)
45 SM-6040802-TN SCREWM4X0.7L=8 (4)
46 SM-6041002-TN SCREW (4)
47 WP-0430800-SC WASHERM4 (2)
48 WP-0430801-SC WASHERM4 (2)
49 WS-0410002-KN SPRINGWASHERM4 (2)
50 401-83833 RAIL_PLATE_RR_ASM (1)
51 WS-0410002-KN SPRINGWASHERM4 (2)
52 402-01090 RAIL_PLATE_RR2 (1)
53 400-00839 DRIVE_PULLEY_R_ASM (2)
54 400-00840 DRIVE_PULLEY_R (1)
55 E2160-721-000 PULLEYFLANGE (1)
56 SL-6030892-TN SCREWM3L=8 (3)
57 402-01091 SUPPORT_PLATE_R2 (1)
58 E2111-715-0A0 CONVEYORPULLEYASM. (2)
59 WP-0430800-SC WASHERM4 (7)
60 SM-4040855-SC SCREW (7)
61 E2055-721-000 PULLEYSPACER (1)
62 E2089-721-0A0 CONVEYORPULLEYBASM. (8)
63 402-01093 CONVEYOR_RAIL_S2 (1)
64 E2160-721-000 PULLEYFLANGE (2)
65 E3931-750-000 PULLEYWASHER (4)
66 NM-6040001-SC NUTM4X0.7TYPE1 (2)
67 SB-8160001-00 BEARING (2)
68 SL-6030892-TN SCREWM3L=8 (6)
69 SL-6031492-TN SCREWM3L=14 (4)
70 SL-6041092-TN SCREWM4L=10 (7)
71 SM-4040855-SC SCREW (2)
72 SM-4042501-SC SCREWM4X0.7L=25 (2)
73 SM-6040802-TN SCREWM4X0.7L=8 (4)
74 SM-6041002-TN SCREW (4)
75 WP-0430800-SC WASHERM4 (3)
76 WP-0430801-SC WASHERM4 (2)
77 401-83559 GUIDESHAFTASM 1
78 SL-6051292-TN SCREWM5L=12 (4)
79 SL-6052042-TN SCREWM5L=20 (4)
80 401-83057 GUIDE_SHAFT (4)
81 WP-0501046-SC WASHER5X14X1 (8)
- -
