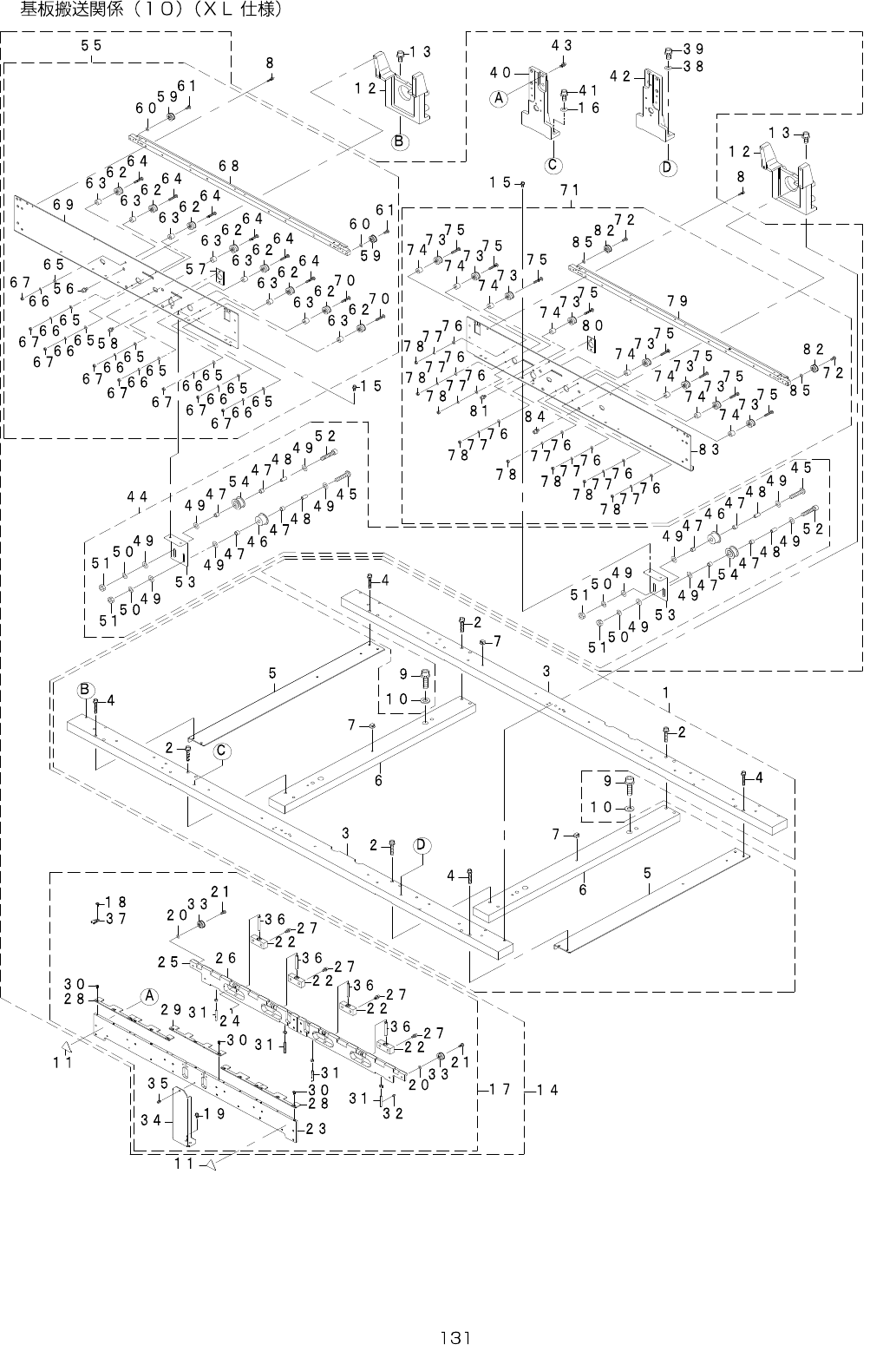

66.PWBCONVEYORCOMPONENTS(10)(TYPEXL)
- -
REF.NO NOTE PARTNO DESCRIPTION Qty
1 402-15466 BASE_BAR_ASM_XL 1
2 SL-6063592-TN SCREW (8)
3 402-15069 BASE_BAR_XL (2)
4 SL-6053592-TN BOLT (8)
5 402-15091 BASE_BAR_S_XL (2)
6 402-15070 BASE_BAR_SS_XL (2)
7 HX-0070600-0A MOUNTBASE (6)
8 SL-6031492-TN SCREWM3L=14 8
9 SL-6104042-TN BOLT 4
10 WP-1052001-SC WASHER10 4
11 CM-3002000-03 FINGERINJURYCAUTIONLABEL(31.5) 2
12 400-46032 RAILSTANDF(L) 2
13 SL-6052092-TN SCREWM5L=20 4
14 402-15467 CONVEYOR_RAIL_F_ASM_XL 1
15 SL-6041092-TN SCREWM4L=10 (4)
16 WP-0501046-SC WASHER5X14X1 (2)
17 401-83830 CONVEYOR_RAIL_FC_ASM (1)
18 SL-4030691-SC SCREWM3L=6 (6)
19 SL-6040892-TN SCREWM4L=8 (2)
20 WP-0430800-SC WASHERM4 (8)
21 SM-4040855-SC SCREW (8)
22 401-28609 SHAFT_SUPPORT_ASM (4)
23 401-83040 RAIL_GUIDE_F_650 (1)
24 SM-8030302-TP SCREWM3X3 (4)
25 401-83041 CONVEYOR_RAIL_C_A (1)
26 401-83029 CONVEYOR_RAIL_C_B (1)
27 SL-6041092-TN SCREWM4L=10 (8)
28 401-83027 PWB_GUIDE_PLATE_A (4)
29 401-83056 PWB_GUIDE_PLATE_C (1)
30 EZ-4453818-01 BOLT(CBSTSR3-5) (15)
31 401-83077 CLAMP_SHAFT (4)
32 SM-8040602-TP SCREWM4X0.7L=6 (4)
33 E2111-715-0A0 CONVEYORPULLEYASM. (8)
34 401-83379 RAIL_GUIDE_SUPPORT (1)
35 SL-6030692-TN SCREWM3L=6 (1)
36 401-28520 NEEDLE_ROLLER (4)
37 HX-0034400-00 HARNESSPARTS (6)
38 WP-0501046-SC WASHER5X14X1 (2)
39 SL-6052092-TN SCREWM5L=20 (2)
40 400-00802 RAILSTANDCL (1)
41 SL-6052092-TN SCREWM5L=20 (2)
42 400-00805 RAILSTANDCR (1)
43 SL-6041292-TN SCREWM4L=12 (4)
44 401-84582 PULLEY_BRAKET_ASM (1)
45 SM-4052501-SC SCREWM5X0.8L=25 (2)
46 E2016-715-000 IDLERPULLEY (2)
47 E2017-715-000 MLINERBUSH (8)
48 E2018-715-000 PULLEYSLEEVE (4)
49 WP-0531001-SC WASHERM5 (12)
50 WS-0510002-KN SPRINGWASHERM5 (4)
51 NM-6050001-SC NUTM5X0.8TYPE1 (4)
52 SM-6052502-TN SCREW (2)
53 400-00976 PULLEYBRAKET (2)
54 E2157-721-000 PULLEYB (2)
55 402-15468 RAIL_PLATE_FL_ASM_XL (1)
56 SL-6051092-TN SCREWM5L=10 (4)
57 E2012-721-000 ADJUSTPLATE (1)
58 SL-6030692-TN SCREWM3L=6 (2)
59 E2111-715-0A0 CONVEYORPULLEYASM. (2)
60 WP-0430800-SC WASHERM4 (2)
61 SM-4040855-SC SCREW (2)
62 E2089-721-0A0 CONVEYORPULLEYBASM. (8)
63 E2055-721-000 PULLEYSPACER (8)
64 SM-4042501-SC SCREWM4X0.7L=25 (6)
65 WP-0430801-SC WASHERM4 (8)
66 WS-0410002-KN SPRINGWASHERM4 (8)
67 NM-6040001-SC NUTM4X0.7TYPE1 (8)
68 402-15077 CONVEYOR_RAIL_XL (1)
69 402-15073 RAIL_PLATE_FL_XL (1)
70 SM-4042301-SC SCREWM4X0.7L=23 (2)
71 402-15469 RAIL_PLATE_FR_ASM_XL (1)
72 SM-4040855-SC SCREW (2)
73 E2089-721-0A0 CONVEYORPULLEYBASM. (8)
74 E2055-721-000 PULLEYSPACER (8)
75 SM-4042501-SC SCREWM4X0.7L=25 (8)
76 WP-0430801-SC WASHERM4 (8)
77 WS-0410002-KN SPRINGWASHERM4 (8)
78 NM-6040001-SC NUTM4X0.7TYPE1 (8)
79 402-15077 CONVEYOR_RAIL_XL (1)
80 E2012-721-000 ADJUSTPLATE (1)
81 SL-6030692-TN SCREWM3L=6 (2)
82 E2111-715-0A0 CONVEYORPULLEYASM. (2)
83 402-15074 RAIL_PLATE_FR_XL (1)
84 SL-6051092-TN SCREWM5L=10 (4)
85 WP-0430800-SC WASHERM4 (2)
- -
67.PWBCONVEYORCOMPONENTS(11)(TYPEXL)
