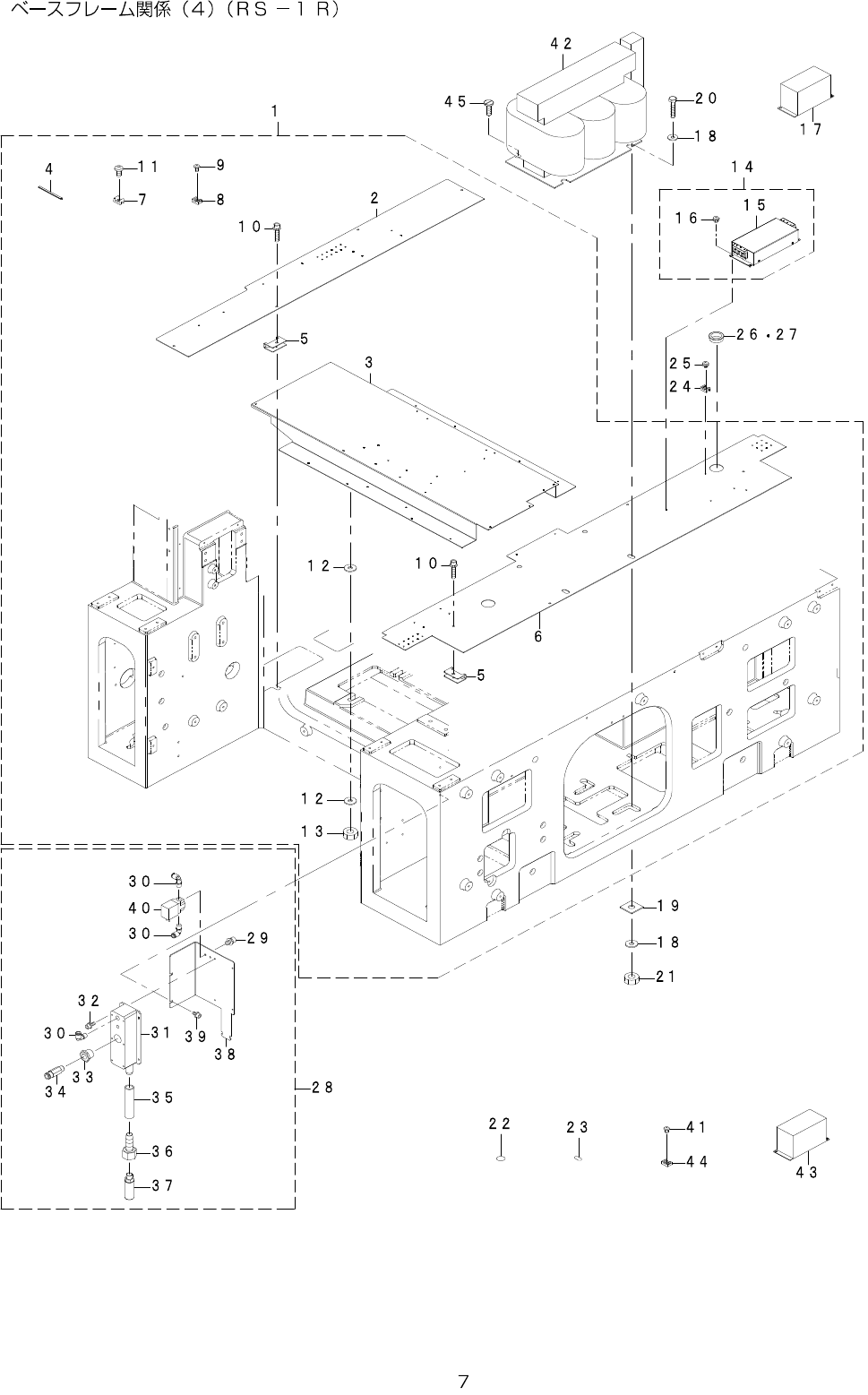

4. BASEFRAMECOMPONENTS(4)(RS-1R)
- -

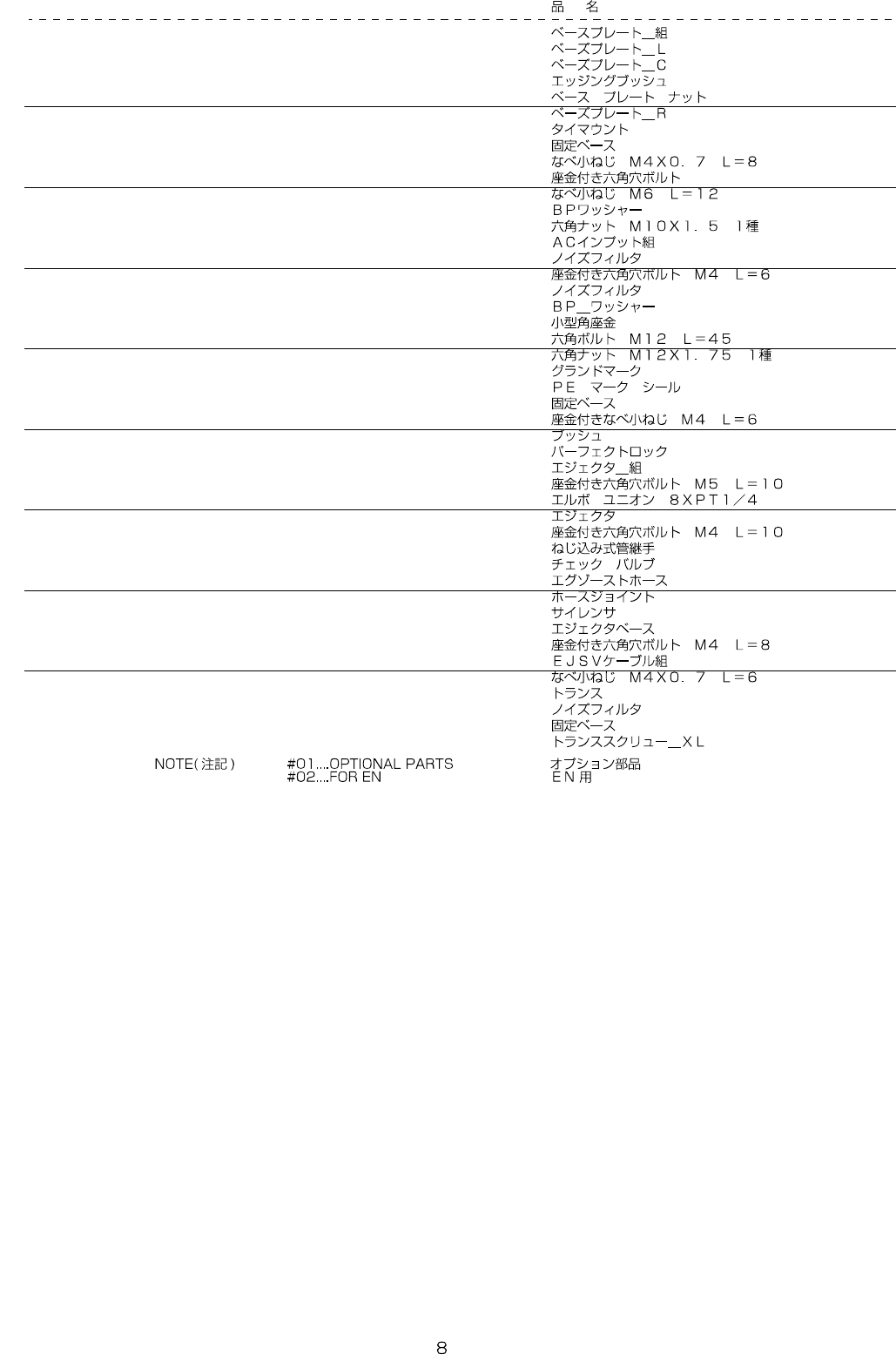

REF.NO NOTE PARTNO DESCRIPTION Qty
1 402-18337 BASE_PLATE_ASSY 1
2 402-17387 BASE_PLATE_L (1)
3 402-17388 BASE_PLATE_C (1)
4 HX-0009600-0A EDGING (1.3)
5 L110E-121-000 BASEPLATENUT (8)
6 402-17389 BASE_PLATE_R (1)
7 HX-0055700-00 TIEMOUNT (6)
8 HX-0029400-00 FIXEDBASE (8)
9 SM-4040801-SC SCREWM4X0.7L=8 (8)
10 SL-6052592-TN BOLT (8)
11 SM-4061201-SC SCREWM6L=12 (1)
12 400-94475 BPWASHER (8)
13 NM-6100001-SC NUTM10X1.5TYPE1 (4)
14 401-83540 ACINPUTUNIT 1
15 401-91282 NOISEFILTER (1)
16 SL-6040692-TN SCREWM4L=6 (4)
17 HN-0040100-00 NOISEFILTER 1
18 400-94475 BPWASHER 6
19 400-44814 WASHERPLATE 4
20
#02
SM-9124503-SB SCREWM12L=45 2
21 NM-6120001-SC NUTM12X1.75TYPE1 4
22 100-04109 GROUNDMARK 3
23 CM-2001000-01 PEMARKLABEL 1
24 HX-0051900-00 FIXINGBASE 1
25 SL-4040691-SC SCREWM4L=6 19
26 HX-0018800-0F GROMMET 1
27
#02
HX-0057900-00 PERFECTROCK 1
28 402-18343 EJECTOR_ASSY 1
29 SL-6051092-TN SCREWM5L=10 (2)
30 PJ-3040852-01 ELBOWUNION8XPT1/4 (3)
31 402-01542 EJECTOR (1)
32 SL-6041092-TN SCREWM4L=10 (4)
33 402-06568 BUSHING (1)
34 PV-0253010-00 CHECKVALVE (1)
35 402-01547 EXHAUST_HOSE (0.11)
36 402-01546 HOSE_JOINT (1)
37 PX-0553030-00 SILENCER (1)
38 402-17383 EJECTOR_BASE (1)
39 SL-6040892-TN SCREWM4L=8 (2)
40 402-05717 EJSVCABLEASM (1)
41 SM-4040601-SC SCREWM4X0.7L=6 31
42
#01
401-91280 TRANSFORMER 1
43
#01
HN-0040100-00 NOISEFILTER 1
44 HX-0029400-00 FIXEDBASE 31
45
#02
402-15431 TRANS_SCREW_XL 2
- -

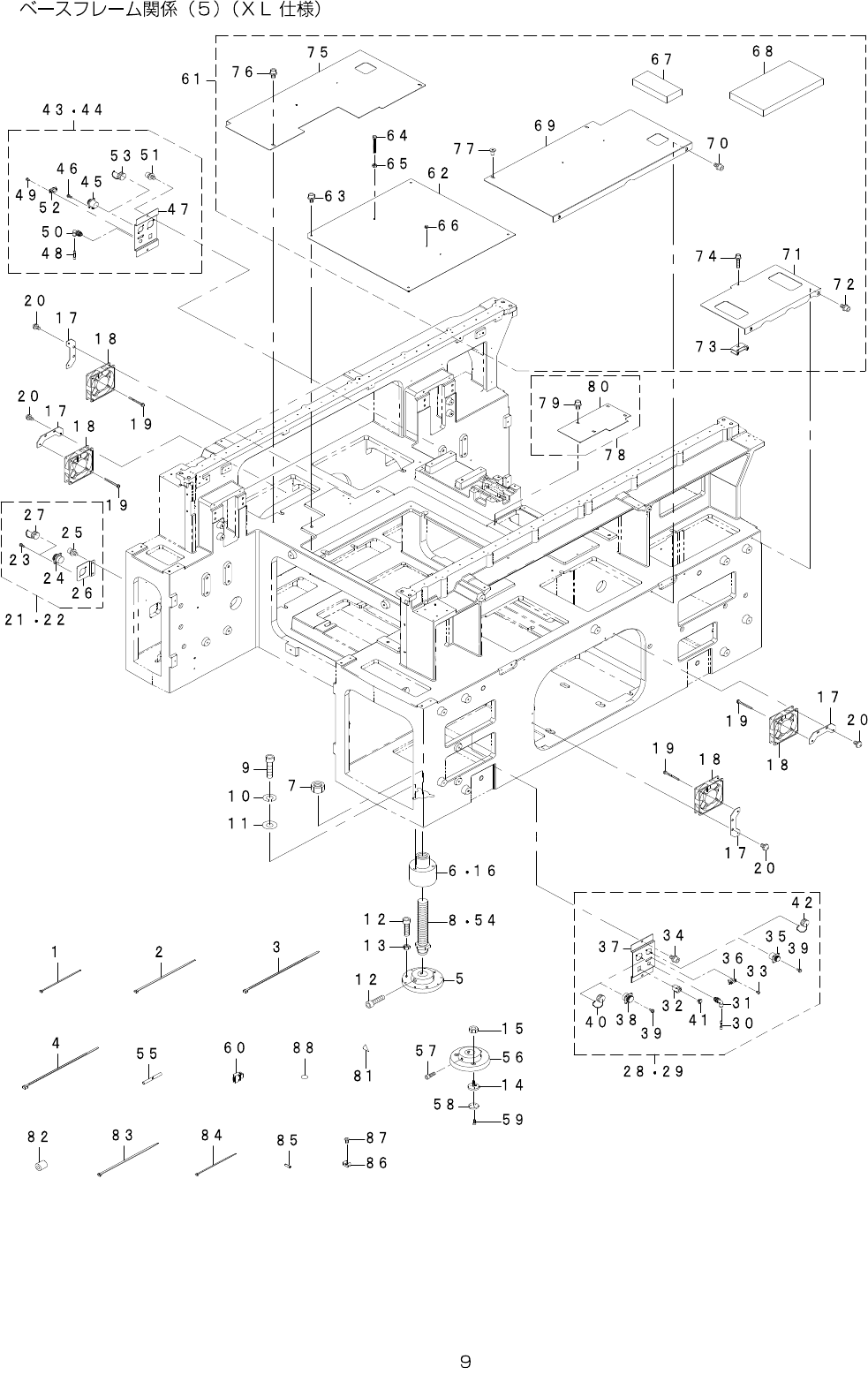

5. BASEFRAMECOMPONENTS(5)(TYPEXL)
