- - 103.CONVEYOR EXTENTION COMPONENTS

100%1 / 246
- -

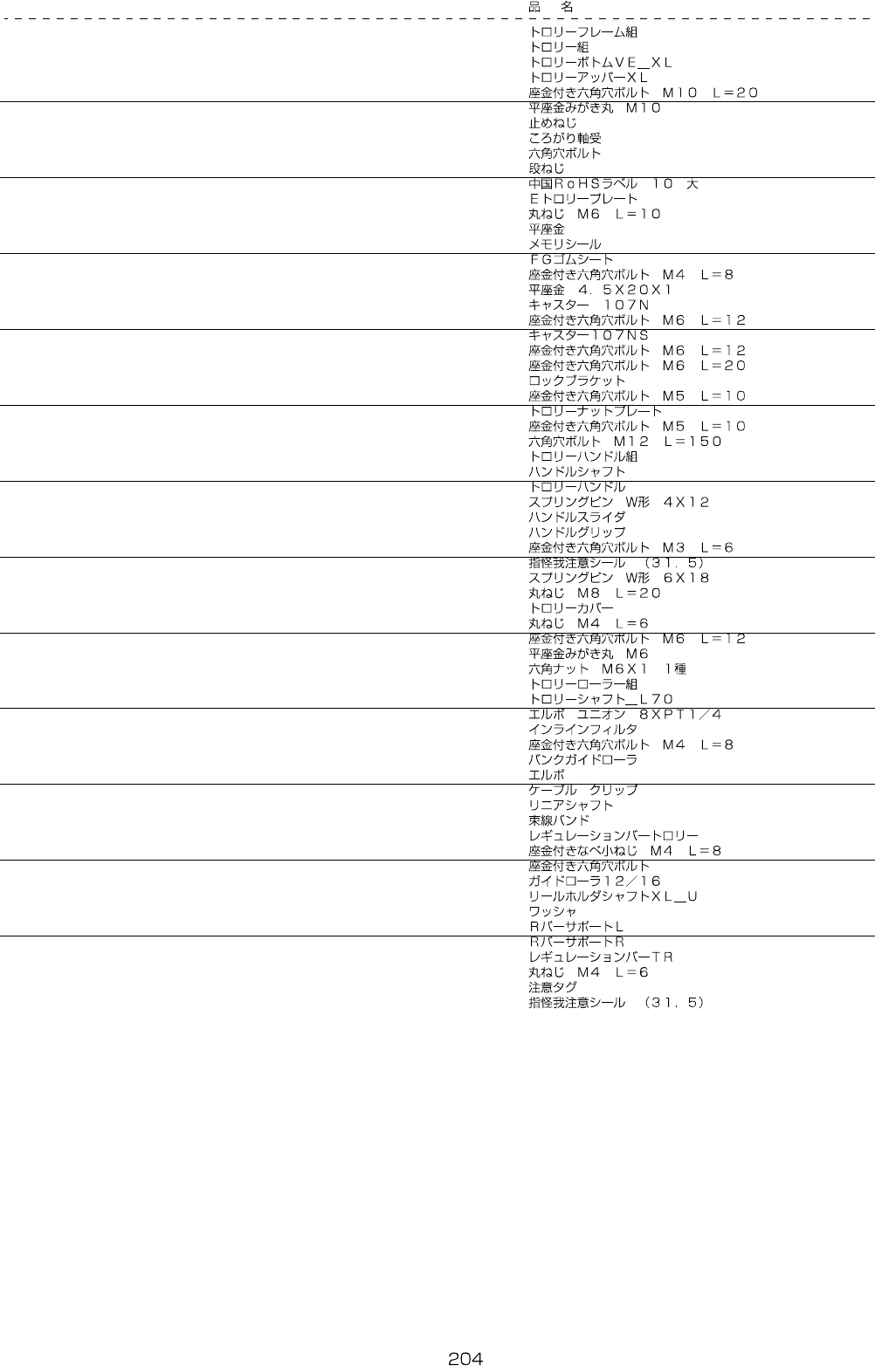

REF.NO NOTE PARTNO DESCRIPTION Qty
1 402-15498 TROLLEY_FRAME_ASM 1
2 402-15159 TROLLEY_ASM (1)
3 402-15150 TROLLEY_BOTTOM_VE_XL (1)
4 402-15151 TROLLEY_UPPER_XL (1)
5 SL-6102042-TN SCREWM10L=20 (4)
6 WP-1052001-SC WASHER10 (4)
7 SM-8060552-TP SCREWM6L=5 (4)
8 SB-8160005-C0 BEARING (4)
9 SM-6040602-TN SCREW (16)
10 400-01734 SCREW (4)
11 CM-6005001-03 CHINAROHSLABEL10L (1)
12 400-89239 E_TROLLEY_PLATE (4)
13 SM-3061052-TN SCREWM6L=10 (4)
14 WP-0621036-SP WASHER (4)
15 400-01730 SCALEMARKSSEAL (2)
16 400-23476 FGGUMSHEET (1)
17 SL-6040892-TN SCREWM4L=8 (1)
18 WP-0451016-SP WASHER4.5X20X1 (1)
19 400-94859 CASTER_107N (2)
20 SL-6061292-TN SCREWM6L=12 (8)
21 402-15139 CASTER_107NS (2)
22 SL-6061292-TN SCREWM6L=12 (6)
23 SL-6062092-TN SCREWM6L=20 (2)
24 402-15110 LOCK_BRACKET (2)
25 SL-6051092-TN SCREWM5L=10 (4)
26 402-15111 TROLLEY_NUT_PLATE (2)
27 SL-6051092-TN SCREWM5L=10 (4)
28 SM-6125052-TR SCREWM12L=150 (2)
29 401-87617 TROLLEY_HANDLE_ASM (2)
30 401-87629 HANDLE_SHAFT (1)
31 401-87628 TROLLEY_HANDLE (1)
32 PS-0400122-KP SPRINGPINTYPEW4X12 (3)
33 E2635-729-000 HANDLESLIDER (1)
34 E2641-729-000 HANDLECLIP (1)
35 SL-6030642-TN SCREWM3L=6 (2)
36 CM-3002000-03 FINGERINJURYCAUTIONLABEL(31.5) (1)
37 PS-0600182-KP SPRINGPINTYPEW6X18 (1)
38 SM-3082052-TN SCREWM8L=20 (4)
39 402-15112 TROLLEY_COVER (1)
40 SM-3040652-TN SCREWM4L=6 (4)
41 SL-6061292-TN SCREWM6L=12 (2)
42 WP-0641601-SC WASHERM6 (2)
43 NM-6060001-SC NUTM6X1TYPE1 (2)
44 401-87649 TROLLEY_ROLLER_ASM (1)
45 400-94881 TROLLEY_SHAFT_L70 (2)
46 PJ-3040852-01 ELBOWUNION8XPT1/4 (1)
47 401-83167 ZFC75-B (1)
48 SL-6040892-TN SCREWM4L=8 (2)
49 E2732-721-000 BANKGUIDEROLLER (2)
50 PJ-3040800-02 ELBOWUNION (1)
51 HX-0015000-0H CABLECLAMP (1)
52 401-28047 LINEAR_SHAFT (4)
53 HX-0067400-00 CABLEBAND 5
54 402-15497 REGULATTION_BAR_TRO 1
55 SL-4040891-SC SCREWM4X8 (2)
56 SL-6061292-TN SCREW (4)
57 E3602-706-000 GUIDEROLLER12/16 (31)
58 402-15115 REEL_HOLDER_SH_XL_U (1)
59 402-15116 WASHER (30)
60 402-15113 R_BAR_SUPPORT_L (1)
61 402-15114 R_BAR_SUPPORT_R (1)
62 402-15117 REGULATION_BAR_TR (1)
63 SM-3040652-TN SCREWM4L=6 (4)
64 400-87186 CAUTION_TAG 4
65 CM-3002000-03 FINGERINJURYCAUTIONLABEL(31.5) 2
- -

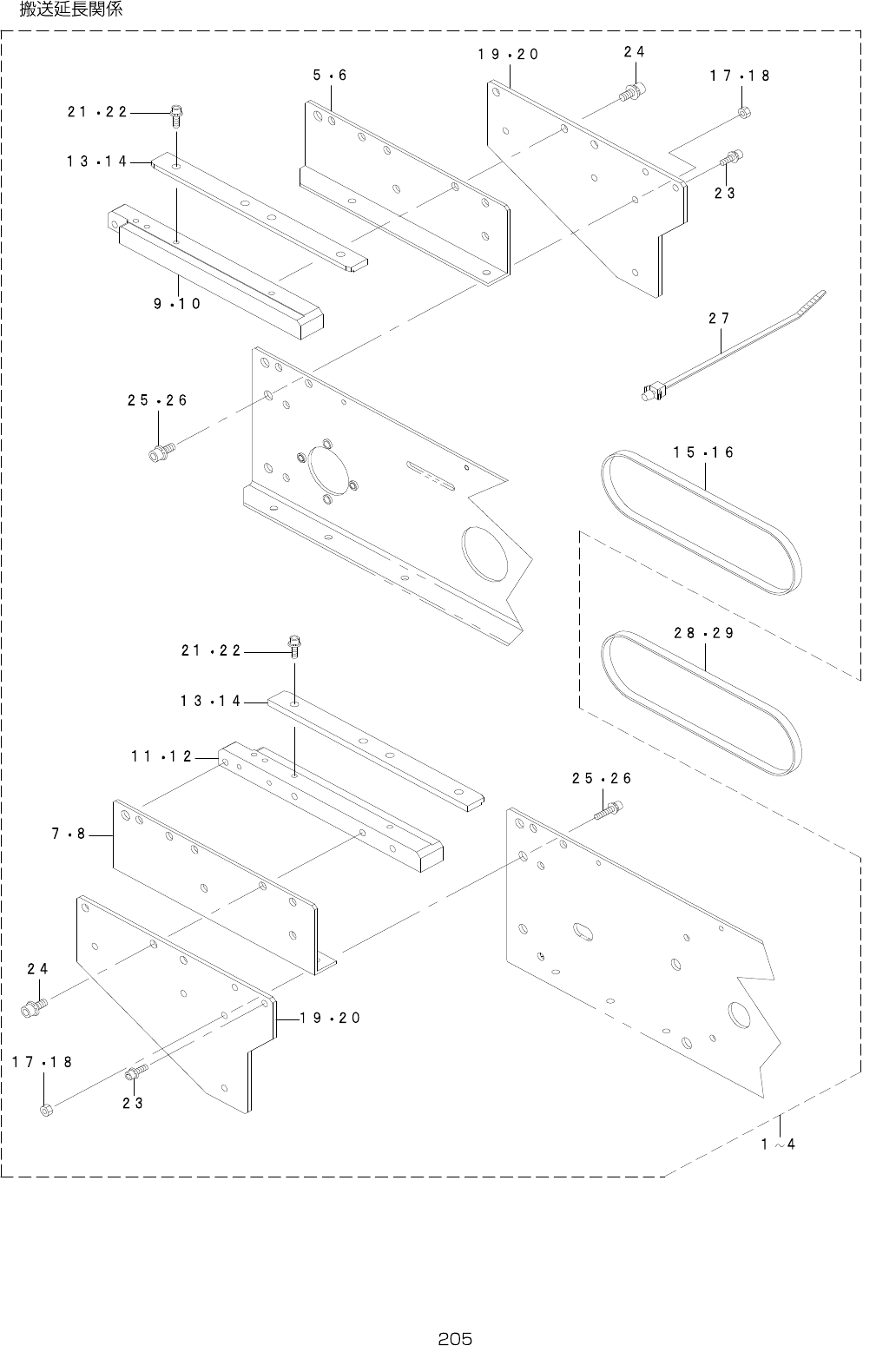

103.CONVEYOREXTENTIONCOMPONENTS
- -

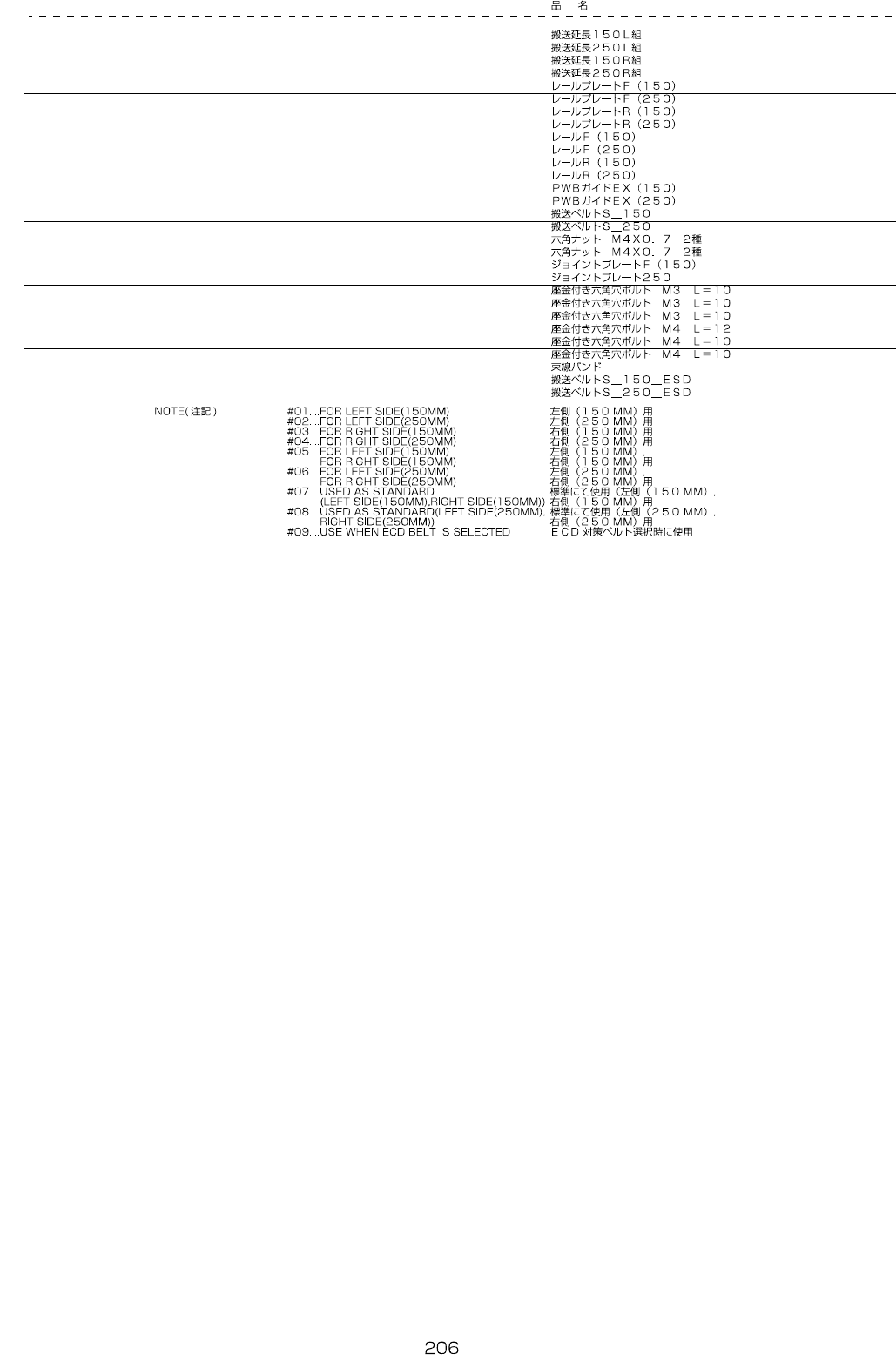

REF.NO NOTE PARTNO DESCRIPTION Qty
1
#01
401-87786 CONVEYOR_EX_150L_ASM 1
2
#02
401-87788 CONVEYOR_EX_250L_ASM 1
3
#03
401-87787 CONVEYOR_EX_150R_ASM 1
4
#04
401-87789 CONVEYOR_EX_250R_ASM 1
5
#05
400-11053 RAILPLATEF(150) (1)
6
#06
400-11060 RAILPLATEF(250) (1)
7
#05
400-11054 RAILPLATER(150) (1)
8
#06
400-11061 RAILPLATER(250) (1)
9
#05
400-11055 RAILF(150) (1)
10
#06
400-11062 RAILF(250) (1)
11
#05
400-11056 RAILR(150) (1)
12
#06
400-11063 RAILR(250) (1)
13
#05
400-11057 PWBGUIDEEX(150) (2)
14
#06
400-11064 PWBGUIDEEX(250) (2)
15
#07
401-86617 CONVEYOR_BELT_S_150 (2)
16
#08
401-86618 CONVEYOR_BELT_S_250 (2)
17
#05
NM-6040002-SN NUTM4 (8)
18
#06
NM-6040002-SN NUTM4 (12)
19
#05
400-11072 JOINTPLATEF(150) (2)
20
#06
401-40931 JOINT_PLATE_250 (2)
21
#05
SL-6031092-TN SCREWM3L=10 (6)
22
#06
SL-6031092-TN SCREWM3L=10 (8)
23 SL-6031092-TN SCREWM3L=10 (4)
24 SL-6041292-TN SCREWM4L=12 (6)
25
#05
SL-6041092-TN SCREWM4L=10 (8)
26
#06
SL-6041092-TN SCREWM4L=10 (12)
27 HX-0044000-00 CABLEBAND (5)
28
#09
401-88359 CONVEYOR_BELT_S_150_ESD 2
29
#09
401-88360 CONVEYOR_BELT_S_250_ESD 2
