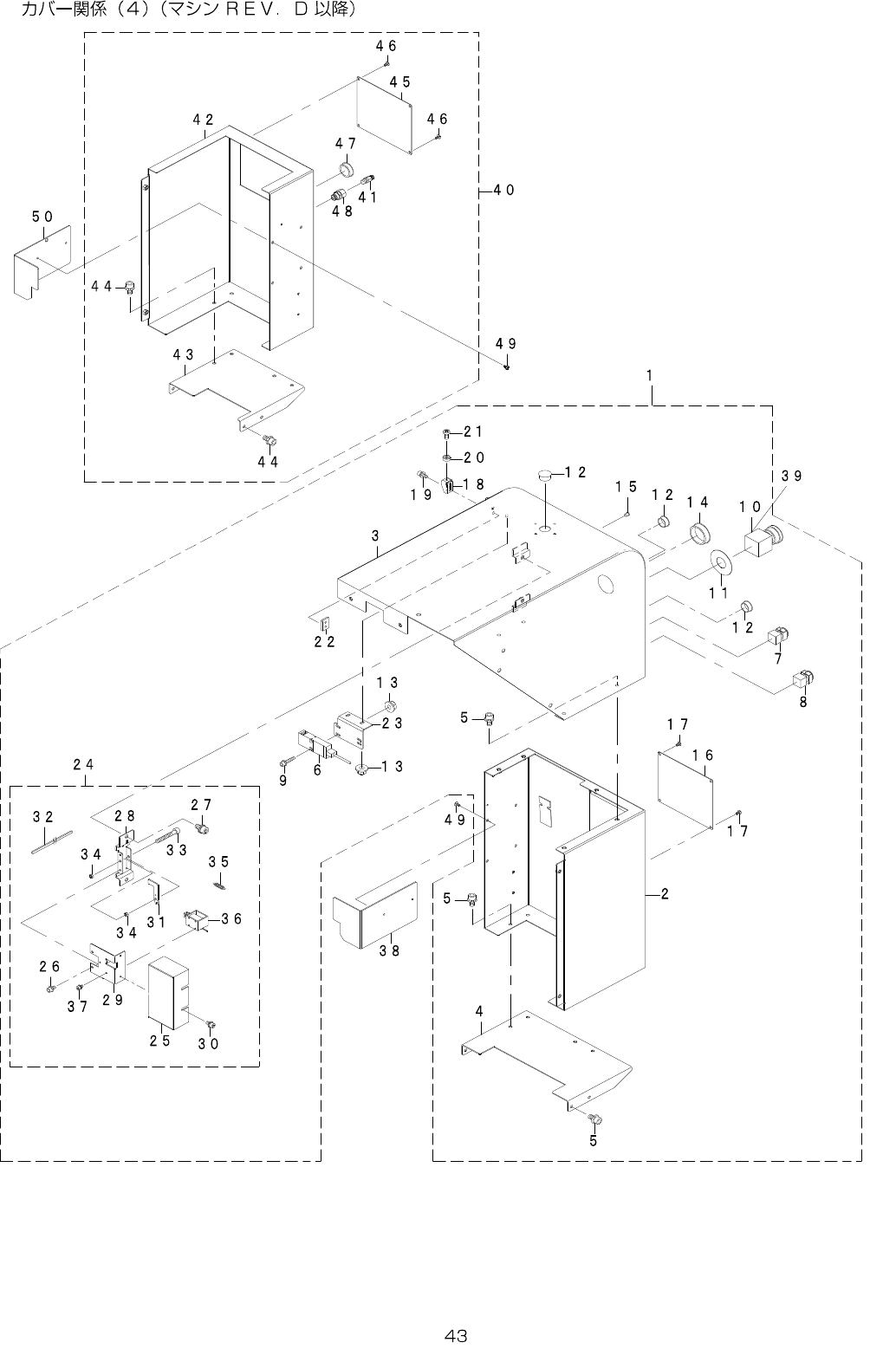

22.COVERCOMPONENTS(4)(AFTERM/CREV.D)
- -
REF.NO NOTE PARTNO DESCRIPTION Qty
1 401-96669 COVER_RUR_ASM_CD 1
2 401-83438 COVER_RUR (1)
3 401-96683 COVER_RUR_U (1)
4 401-47134 COVER_RUR_L_BR (1)
5 SL-6061292-TN SCREWM6L=12 (13)
6 400-02254 COVEROPENSWCABLEASM (1)
7 401-90601 STARTSWCABLEASM (1)
8 401-90602 STOPSWCABLEASM (1)
9 SL-6042042-TN SCREWM4L=20 (2)
10 401-29025 EMGSWCABLEASM (1)
11 401-26708 EMERGENCY_SEAL (1)
12 HX-0032600-0A GROMMET (3)
13 NM-3040520-SF FLANGENUTM4 (4)
14 HX-0032600-00 BUSH (1)
15 400-97798 HOLE_PLUGS_HP1 (4)
16 401-36850 MOTOR_COVER_R (1)
17 400-81751 B_COVER_SCREW (2)
18 400-01464 STOPPERSUPPORT (1)
19 SL-6041092-TN SCREWM4L=10 (2)
20 400-49671 COVERCUSHION (1)
21 SM-4030601-SC SCREWM3X0.5L=6 (1)
22 401-47221 STOPPER_NUT_PLATE (1)
23 400-01453 SAFETYSWITCHBRACKET (1)
24 401-47273 SC_LOCK_ASM (1)
25 401-11824 SCL_COVER (1)
26 SL-6040892-TN SCREWM4L=8 (2)
27 SL-6061292-TN SCREWM6L=12 (2)
28 401-11821 SCL_BASE (1)
29 401-47117 SCL_SOLENOID_BASE (1)
30 SL-6040892-TN SCREWM4L=8 (2)
31 401-47118 SCL_HOOK (1)
32 HX-0036700-0A GROMMET (0.015)
33 SM-6053502-TN SCREWM5L=35 (1)
34 NM-6050001-SC NUTM5X0.8TYPE1 (2)
35 401-47119 DOOR_LOCK_SP (1)
36 401-46405 COVERLOCKSVASM (1)
37 SL-6030692-TN SCREWM3L=6 (4)
38 401-86069 BANK_COVER_RR 1
39
#01
HA-0062600-10 SWITCH 1
40 401-83522 COVER_RUL_ASM 1
41 E2904-700-000 SOCKET (1)
42 401-83466 COVER_RUL (1)
43 401-47133 COVER_RUL_L_BR (1)
44 SL-6061292-TN SCREWM6L=12 (8)
45 401-36850 MOTOR_COVER_R (1)
46 400-81751 B_COVER_SCREW (2)
47 HX-0032600-0M GROMMET (2)
48 PJ-3010651-06 FEMALEUNION (1)
49 400-81751 B_COVER_SCREW 4
50 401-86068 BANK_COVER_RL 1
- -

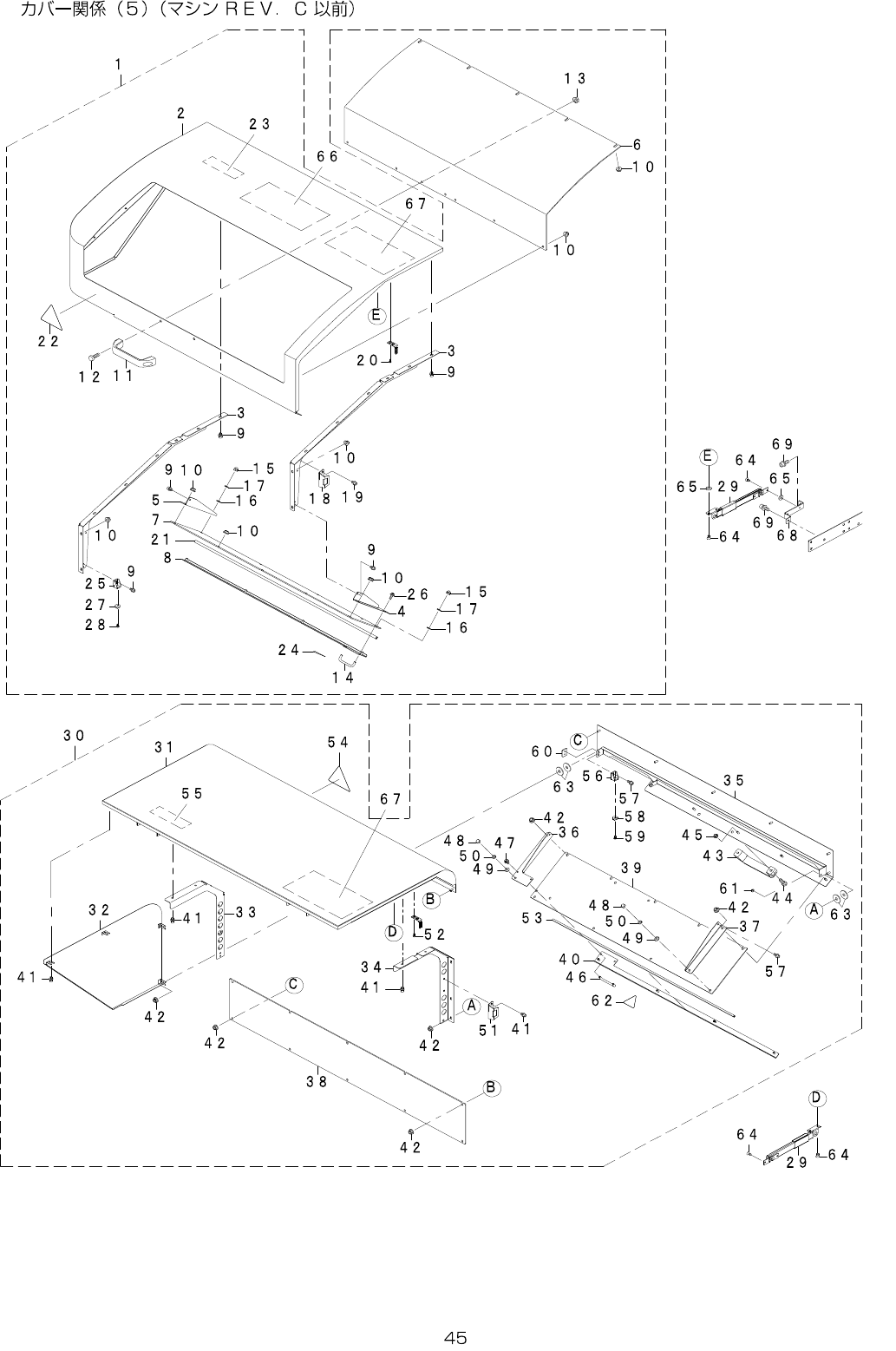

23.COVERCOMPONENTS(5)(UNTILM/CREV.C)
