Bedienungsanleitung Vision Teach Station 5.x.x 4 Vision Teach Station aufbauen Ausgabe 05/2019 4.3 Kamera- und CAN-Bus-Anschlüsse am PC 27 4.3 Kamera- und CAN-Bu s-Anschlüsse am PC 4 Abb. 4.3 - 2 Stecker und LED-Anzeigen…
4 Vision Teach Station aufbauen Bedienungsanleitung Vision Teach Station 5.x.x
4.2 Anschlüsse und LED-Anzeigen am Grundmodul Ausgabe 05/2019
26
4.2 Anschlüsse und LED-Anzeigen am Grundmodul
4
Abb. 4.2 - 1 Stecker und LED-Anzeigen am Grundmodul
(1) Netzschalter und Sicherungshalter für die 2,5 A-Sicherung
(2) Netzanschluss (110 V~ bis 240 V~)
(3) Anschluss für Kabel, Kopfkamera 1 (03040353-W1: 26-polig, 03040353-W2: 12-polig)
(4) Anschluss für Kabel, Kopfkamera 2 (03040353-W1: 26-polig, 03040353-W2: 12-polig)
(5) Anschluss Kamera-Bus-Kabel (03040359-xx) zum PC (nur bei installierter Kopfkamera)
(6) Anschluss für CAN-Bus-Kabel (03040362-xx) zum PC
(7) Anschluss für CAN-Bus-Kabel (03040355-W2) der stationären Kamera
(8) Anschluss für das Stromversorgungskabel (03040355-W1) der stationären Kamera
(9) LED-Anzeigen für Versorgungsspannungen, von oben nach unten:
+ 24 V- (rot)
+ 15 V- (gelb)
+ 42 V- (grün)
Bedienungsanleitung Vision Teach Station 5.x.x 4 Vision Teach Station aufbauen
Ausgabe 05/2019 4.3 Kamera- und CAN-Bus-Anschlüsse am PC
27
4.3 Kamera- und CAN-Bus-Anschlüsse am PC
4

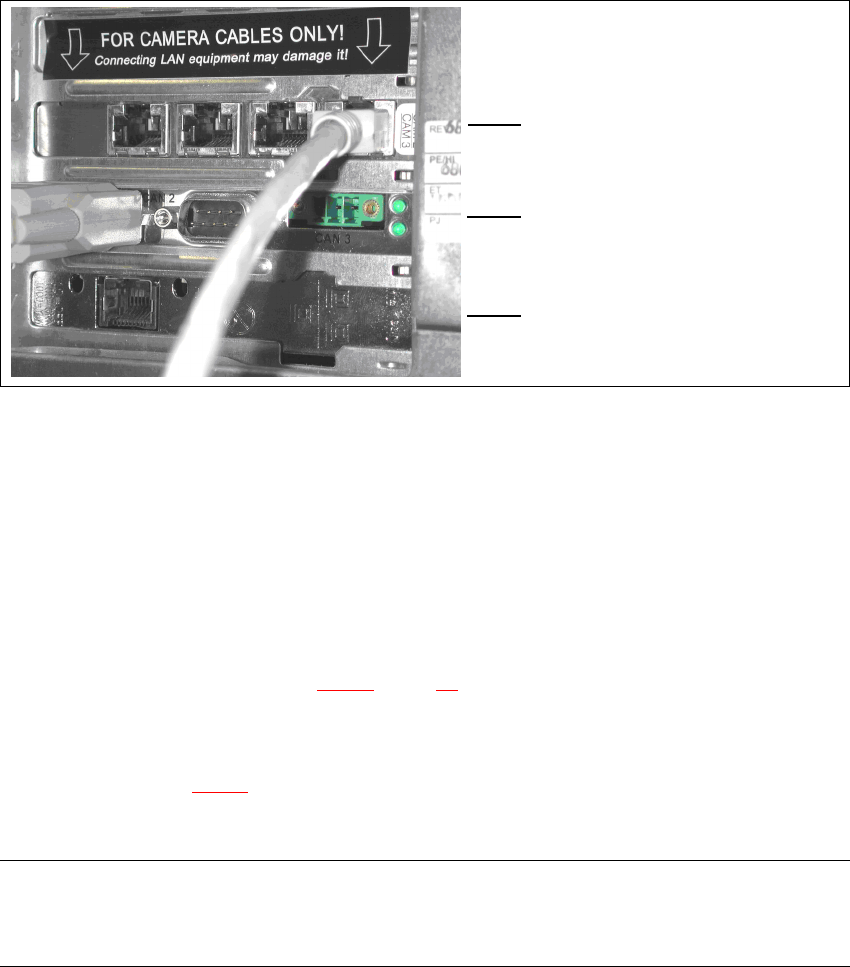

Abb. 4.3 - 2 Stecker und LED-Anzeigen am Grundmodul
(1) Kamera-Bus-Interface mit 4 Anschlüssen
(2) CAN-Bus-Interface mit 2 Anschlüssen
(3) SIPLACE-LAN-Interface
4.4 CAN-Bus-Verbindung zwischen Grundmodul und PC herstellen
Schließen Sie das 3 m lange CAN-Bus-Kabel (Artikel-Nr. 003040362-xx) am Stecker des
Grundmoduls an (Pos. 6 in Abb. 4.2 - 1
, Seite 26).
Sichern Sie den Stecker mit beiden Schrauben.
Schließen Sie das CAN-Bus-Kabel an einen der beiden Steckplätze des CAN-Bus-Interface
an (Pos. 2 in Abb. 4.3 - 2
).
Sichern Sie den Stecker mit beiden Schrauben.
HINWEIS 4
Das Anschließen des Kamera-Bus-Kabels ist in den Abschnitten für die jeweilige Kamera
beschrieben.
(1)
4
(2)
4
(3)
