5 Kameras installieren Bedienungsanlei tung Vision Teach Station 5.x.x 5.1 Stationäre Kameras des Typs 25, 3 3 und 36 installieren Ausgabe 05/2019 32 Abb. 5.1 - 4 Dipschalter-Einstellungen der stationären Kameras (neuere…
Bedienungsanleitung Vision Teach Station 5.x.x 5 Kameras installieren
Ausgabe 05/2019 5.1 Stationäre Kameras des Typs 25, 33 und 36 installieren
31
5
Abb. 5.1 - 2 Kabelsatz 03040355-xx anschließen
(1) Dipschalter für Kameratyp und Stellplatzadresse
(2) Kamera-Stecker für Kameraleitung direkt zum PC siehe Abb. 4.3 - 2
, Pos. 1, Seite 27
X4, X5 Stromversorgungsanschluss, parallel geschaltet
X10 CAN-Bus-Anschluss
HINWEIS 5
Schließen Sie das Kamera-Bus-Kabel erst nach der Montage der Kamera am Grundmodul an.
Kontrollieren Sie die Dipschalter-Einstellungen der Kameras.
Abb. 5.1 - 3 Dipschalter-Einstellungen der stationären Kameras (Version mit 8 Schaltern)
5
03040355-W2
X12
03040355-W1
(1)
(2)
X4
X10
X5
5 Kameras installieren Bedienungsanleitung Vision Teach Station 5.x.x
5.1 Stationäre Kameras des Typs 25, 33 und 36 installieren Ausgabe 05/2019
32
Abb. 5.1 - 4 Dipschalter-Einstellungen der stationären Kameras (neuere Version mit 6 Schaltern)
VORSICHT 5
Bei der Version mit 6 Schaltern darf der Schalter 4 nicht verändert werden, da dies zu einer Fehl-
funktion des LED-Selbsttests führen kann.
Bedienungsanleitung Vision Teach Station 5.x.x 5 Kameras installieren
Ausgabe 05/2019 5.1 Stationäre Kameras des Typs 25, 33 und 36 installieren
33

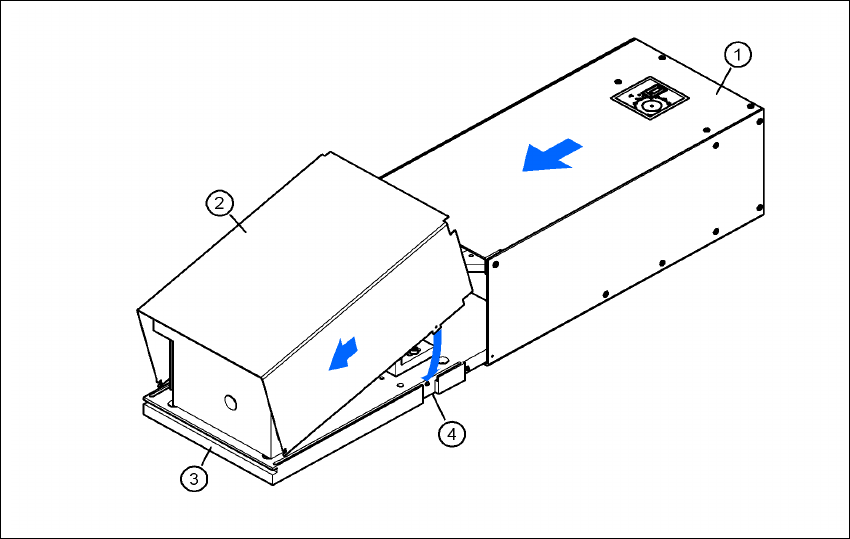

5.1.1.3 Kamera zusammensetzen
Setzen Sie die Abdeckhaube (Pos. 2) mit der Nase voran in die Grundplatte (Pos. 3) ein.
Schwenken Sie die Abdeckhaube nach unten, bis sie an der Kugelrastung (Pos. 4) der Grund-
platte (Pos. 3) einrastet.
Schieben Sie den Beleuchtungskopf (Pos. 1) zurück, bis er einrastet.
5
Abb. 5.1 - 5 Kamera zusammensetzen
