5.2 Kopfkameras des Typs 28, 29 und 30 installieren
Die Kopfkameras des Typs 28, 29 und 30 sind für den 12-Segment-Collect&Place-Kopf und den
CPP-Kopf.
Der 6-Segment-Collect&Place-Kopf ist mit der BE-Kamera des Typs 29 ausgestattet.
Die drei Kameras besitzen die gleichen mechanischen und elektrischen Schnittstellen. Die einzel-
nen Installationsabschnitte sind am Beispiel des Kameratyps 28 beschrieben.
5.2.1 Benötigtes Werkzeug
Sechskantstiftschlüssel, Satz
5.2.2 Kamera an die Trägerplatte montieren
Montieren Sie die Halterung (Pos. 1 in Abb. 5.2 - 8, Seite 31) an die Trägerplatte (Pos. 5 in
Abb. 5.2 - 8
, Seite 31) mit den beiden Innensechskantschrauben M6 x 12 (Pos. 2 in
Abb.5.2 - 8
, Seite 31).
Setzen Sie die Kamera (Pos. 3 in Abb. 5.2 - 8, Seite 31) so auf die Halterung (Pos. 1 in
Abb. 5.2 - 8
, Seite 31), dass die beiden Zylinderstifte der Kamera in die Bohrungen der
Trägerplatte gleiten und die Kamera plan auf der Trägerplatte aufliegt.
Montieren Sie die BE-Kamera (Pos. 3 in Abb. 5.2 - 8, Seite 31) mit den 4 Innensechskant-
schrauben M4 x 12 (Pos. 4 in Abb. 5.2 - 8
, Seite 31).
HINWEIS
Beim Kameratyp 29 kann der Befestigungssockel (Pos. 3 in Abb. 5.2 - 9
) bei der Montage am Alu-
profil anstoßen. Entfernen Sie in diesem Fall den Winkel mit dem Befestigungssockel von der
Kamera. 5
Bedienungsanleitung Vision Teach Station 5.x.x 5 Kameras installieren
Ausgabe 05/2019 5.2 Kopfkameras des Typs 28, 29 und 30 installieren
39
5

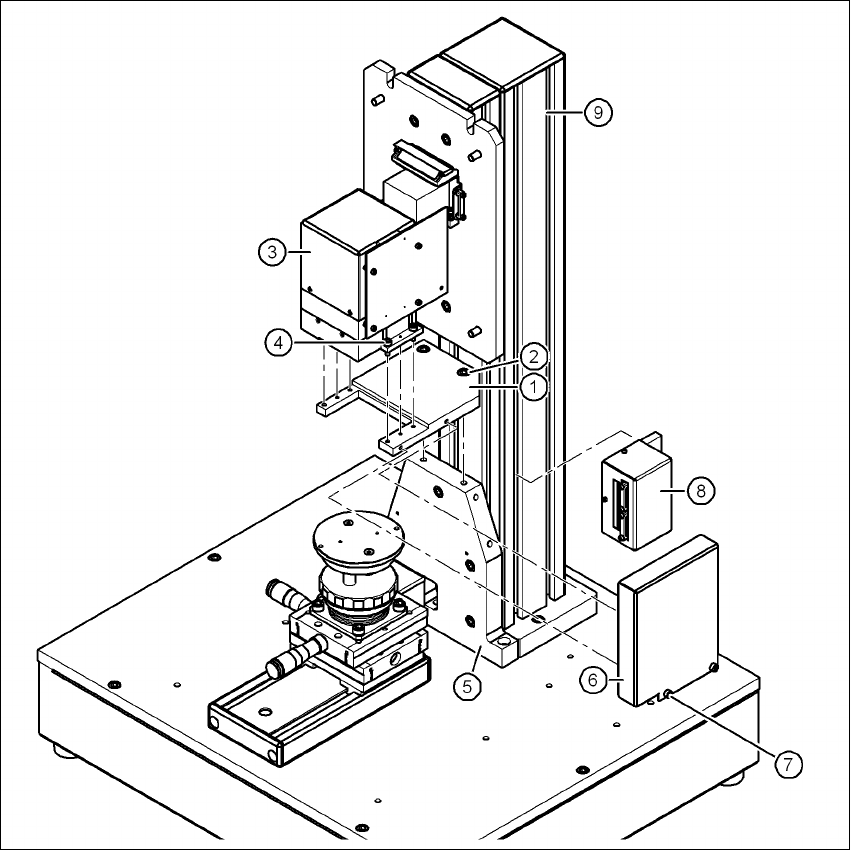

Abb. 5.2 - 8 Kameratyp 28 installieren
(1) Halterung Kameratyp 28/29
(2) Innensechskantschraube M6 x 12, 2 Stück
(3) Kameratyp 28
(4) Innensechskantschraube M4 x 12, 4 Stück
(5) Trägerplatte "unten"
(6) Abdeckung Kameratyp 28/29
(7) Innensechskantschraube M4 x 8, 2 Stück
(8) Adapter Kopfkamera
(9) Säule
5 Kameras installieren Bedienungsanleitung Vision Teach Station 5.x.x
5.2 Kopfkameras des Typs 28, 29 und 30 installieren Ausgabe 05/2019
40
5.2.3 Kabelverlegung
Befestigen Sie den Adapter der Kopfkamera (Pos. 4 in Abb. 5.2 - 9, Seite 41) an der Säule
(Pos. 20 in Abb. 5.2 - 9
, Seite 41). Der Adapter soll etwa in Höhe des Kabelaustritts der BE-
Kamera angebracht werden.
Lösen Sie die beiden Kabelklemmen am Adapter und eine an der Rückseite des Grundmoduls.
WARNUNG 5
Achten Sie darauf, dass beim Herstellen oder Lösen von Steckverbindungen das Grund-
modul immer ausgeschaltet ist.
Sie dürfen auf keinen Fall das 26-polige Kabel abziehen, wenn es Spannung führt. Die LED-
Treiberplatine der Kamera könnte dadurch zerstört werden. 5
VORSICHT 5
– Achten Sie beim Anstecken darauf, dass die Stecker gerade aufgesetzt werden, um diese
nicht zu beschädigen. Die Stecker besitzen seitlich Krallen, um ein unbeabsichtigtes Lösen zu
verhindern.
– Drücken Sie beim Lösen der Steckverbindung zunächst auf die Krallenhebel und ziehen Sie
erst danach den Stecker ab.
– Ziehen Sie nicht am Kabel, um die Steckverbindung zu lösen.
Stecken Sie zunächst das 12-polige Kamerakabel am Adapter an, dann das 26-polige Kabel.
Sichern Sie die Kabel mit den Kabelklemmen am Adapter.
Verfahren Sie genauso mit dem Verlängerungskabel 03040353.
Stecken Sie das Verlängerungskabel 03040353 an einen der beiden Anschlüsse "Kopfka-
mera" an (Pos. 7 oder 8 in Abb. 5.2 - 10
, Seite 42) und an die Rückseite des Grundmoduls an.
Fixieren Sie das Verlängerungskabel.
Drücken Sie dazu die beiden Spreizmuttern (die kleinen schwarzen Würfel mit Gewinde-
bohrung) in die Nut der Säule unterhalb des Kabels.
Schrauben Sie darauf je einen Befestigungssockel (Pos. 1 in Abb. 5.2 - 9, Seite 41).
Fixieren Sie das Kabel mit Hilfe der Kabelbinder.
