Bedienungsanleitung Vision Teach Station 5.x.x 5 Kameras installieren
Ausgabe 05/2019 5.2 Kopfkameras des Typs 28, 29 und 30 installieren
41
5

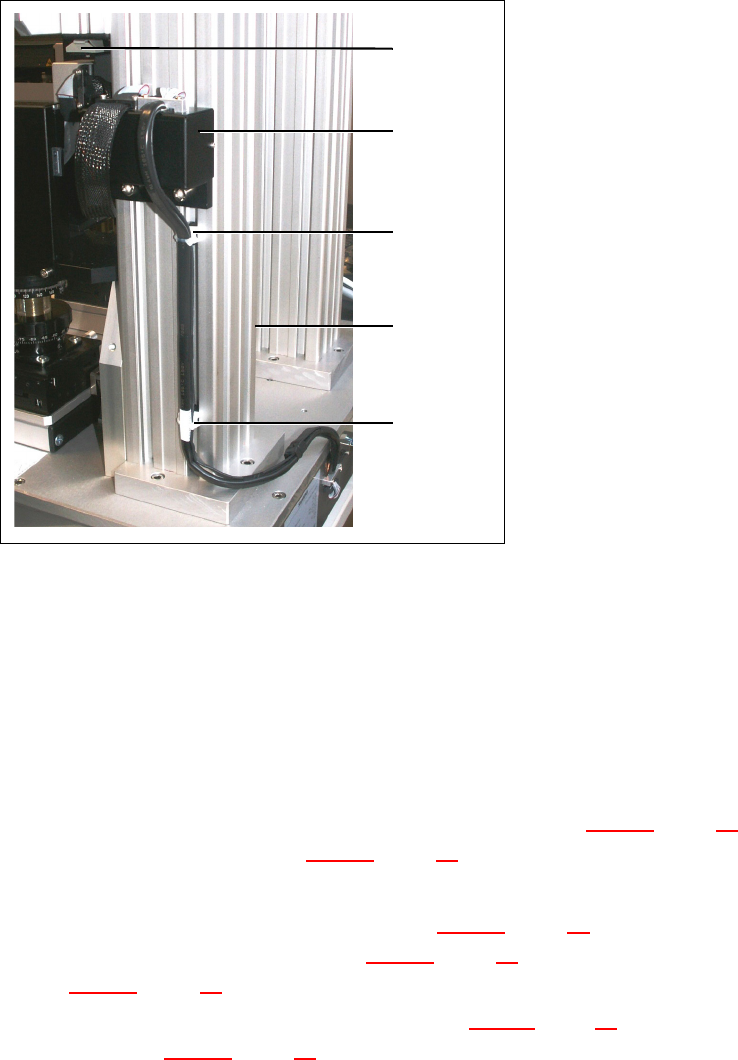

Abb. 5.2 - 9 Kabelverlegung für die Kameratypen SST 28/29 und 23
(1) Befestigungssockel
(2) Säule
(3) Befestigungssockel an Kameratyp 29
(4) Adapter Kopfkamera
5.2.4 BE-Auflage montieren
Lösen Sie die Arretierung der Positioniereinheit (Pos. 2 in Abb. 5.2 - 10, Seite 42) mit dem
Magnetschalter (Pos. 1 in Abb. 5.2 - 10
, Seite 42)
Schieben Sie die Positioniereinheit nach außen.
Befestigen Sie die BE-Auflage (Pos. 5 in Abb. 5.2 - 10, Seite 42) mit den beiden Innensechs-
kantschrauben M3 x 8 (Pos. 4 in Abb. 5.2 - 10
, Seite 42) an der Aufnahme (Pos. 3 in
Abb.5.2 - 10
, Seite 42).
Schieben Sie die Positioniereinheit (Pos. 2 in Abb. 5.2 - 10, Seite 42) wieder in Richtung Säule
(Pos. 6 in Abb. 5.2 - 10
, Seite 42) und arretieren Sie die Positioniereinheit.
(1)
5
(2)
5
(1)
(3)
5
(4)
5 Kameras installieren Bedienungsanleitung Vision Teach Station 5.x.x
5.2 Kopfkameras des Typs 28, 29 und 30 installieren Ausgabe 05/2019
42
5

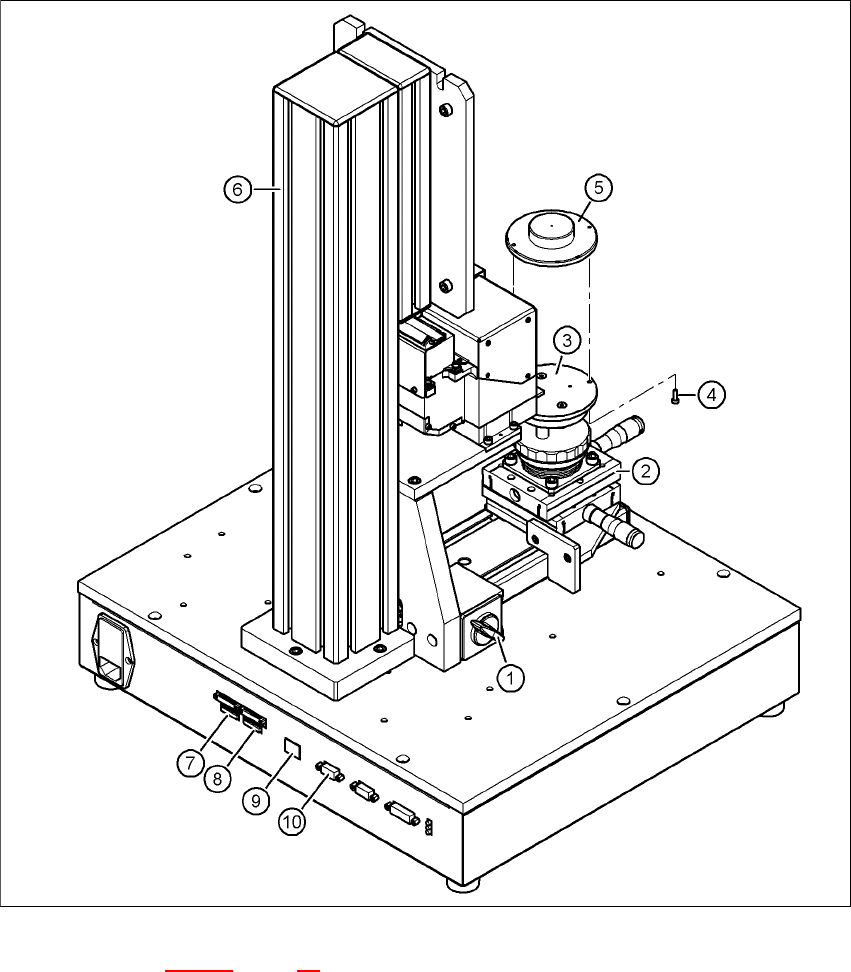

Abb. 5.2 - 10 Grundmodul mit Kameratyp 28
Legende zu Abb. 5.2 - 10, Seite 42
(1) Magnetschalter
(2) Positioniereinheit
(3) Aufnahme für BE-Auflage
(4) Innensechskantschrauben M3 x 8, 2 Stück
(5) BE-Auflage, Kameratyp 28/29
(6) Säule
Bedienungsanleitung Vision Teach Station 5.x.x 5 Kameras installieren
Ausgabe 05/2019 5.2 Kopfkameras des Typs 28, 29 und 30 installieren
43
(7) Anschluss für Kabel, Kopfkamera 1 (03040353-W1: 26-polig, 03040353-W2: 12-polig)
(8) Anschluss für Kabel, Kopfkamera 2 (03040353-W1: 26-polig, 03040353-W2: 12-polig)
(9) Anschluss Kamera-Bus-Kabel zum PC (03040359-xx)
(10) Anschluss CAN-Bus-Kabel zum PC (03040362-xx)
5.2.5 Adapter, Grundmodul und PC verbinden
Verbinden Sie den Kamera-Bus-Anschluss des Grundmoduls (Pos. 9 in Abb. 5.2 - 10, Seite
42
) mit der Karte für das Kamera-Bus-Interface im PC (Pos. 1 in Abb. 4.3 - 2, Seite 27) mit dem
Kabel 03040359-xx.
Verbinden Sie den CAN-Bus-Anschluss des Grundmoduls (Pos. 10 in Abb. 5.2 - 10, Seite 42)
mit der Interfacekarte im PC (Pos. 2 in Abb. 4.3 - 2
, Seite 27) mit dem Kabel 03040362-xx).
