6.1.4 Zwei stationäre Kameras anschließen
Soll an der zweiten Säule ebenfalls eine stationäre Kamera (SST33, 36 oder 25) betrieben wer-
den, so wird die Stromversorgung und der CAN-Bus nicht an das Grundmodul angesteckt, son-
dern direkt an die Kamera der ersten Säule. Dazu benötigen Sie den Kabelsatz 03040352.
Stecken Sie diesen Kabelsatz zunächst an die zweite, zusätzliche Kamera an. Folgen Sie dazu
der Anleitung unter Abschnitt 5.1.1
, Seite 30.
Montieren Sie die Kamera an die zweite Säule. Folgen Sie dazu der Anleitung unter Abschnitt
5.1.2
, Seite 34.
Stecken Sie das Kabel 03040352-W1 an den Stecker X5 der Kamera an Säule 1 an. Der
Stecker X5 ist bei montiertem Gehäusedeckel schwer zugänglich.
Stellen Sie dazu die Vision Teach Station am besten auf den Fußboden und entnehmen Sie
die Staubschutzabdeckung (Moosgummi), sodass Sie sie von oben gut einsehen können. Der
Stecker X5 befindet sich unterhalb von Stecker X4, oder, wie in Abb. 5.1 - 2
, Seite 31 darge-
stellt, rechts daneben. Die Stecker X4 und X5 dürfen vertauscht werden.
Stecken Sie das Kabel 03040352-W2 an Stecker X12 vom Kabelsatz 03040355 an
(siehe Abb. 5.1 - 2
, Seite 31, links unten).
Bedienungsanleitung Vision Teach Station 5.x.x 6 Option 2. Kamera
Ausgabe 05/2019 6.1 Erweiterung Vision Teach Station
51
6

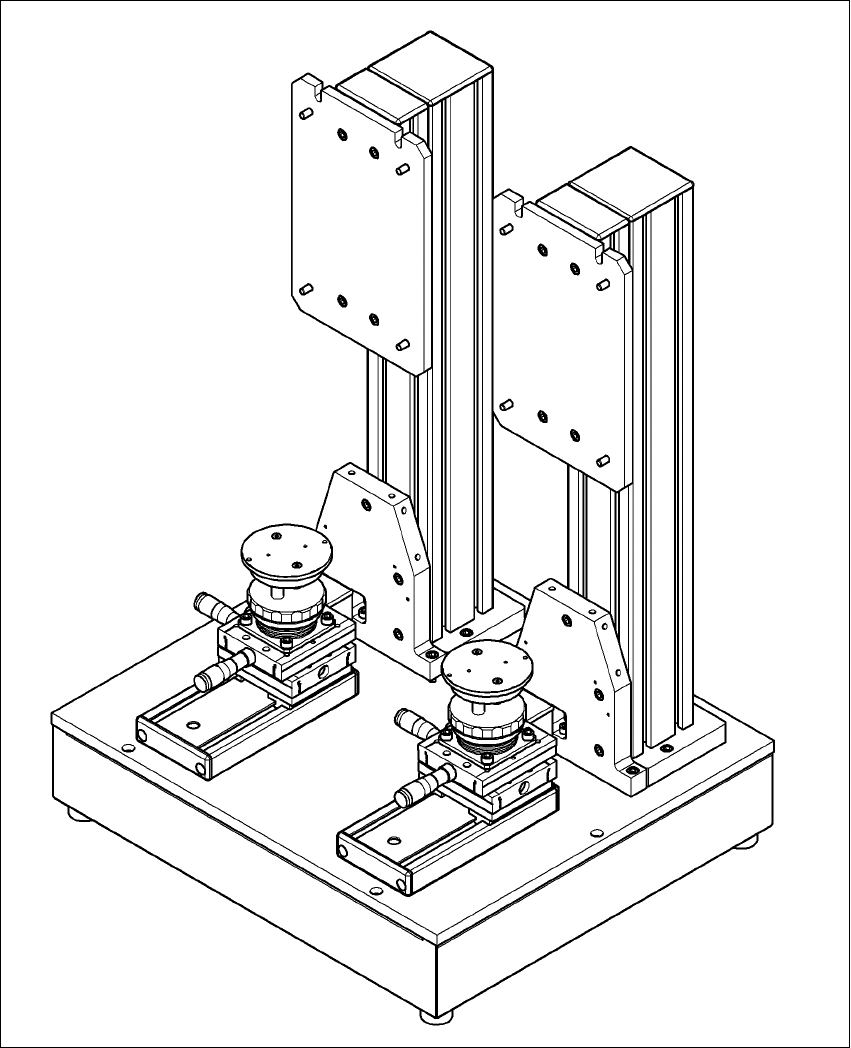

Abb. 6.1 - 1 Montageposition der beiden Säulen
