HINWEIS: 11
Die exakte Einstellung des Abstands des Bauelements zur Kamera ist von großer Bedeu-
tung, denn nur so lässt sich das Bauelement korrekt auf der Kamera abbilden, d. h. die Ab-
bildungsgeometrie entspricht genau der Geometrie des Bauelements. Bei falschem Abstand
wird das Bauelement zu groß oder zu klein dargestellt. Die geometrische Beschreibung
stimmt nicht mit dem realen Bauelement überein. 11
Bedienungsanleitung Vision Teach Station 5.x.x 11 Bauelemente messen
Ausgabe 05/2019 11.1 Bauelemente für die Messung vorbereiten
81
11

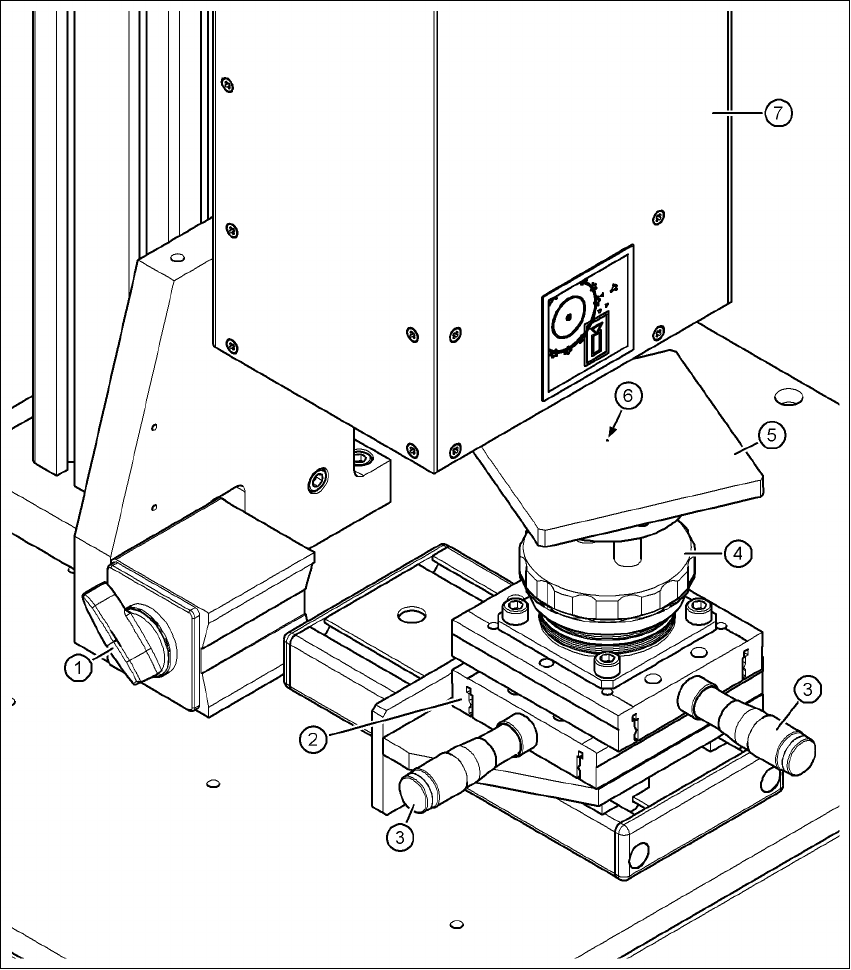

Abb. 11.1 - 1 Grundmodul - Bauelement auf die BE-Auflage legen
(1) Magnetschalter
(2) Positioniereinheit
(3) Mikrometerschraube zum Positionieren der BE-Auflage
(4) Einstellring zur Höhenverstellung der BE-Auflage
(5) BE-Auflage, drehbar, für optimale Winkelausrichtung bei der Messung
(6) Zentriermarke auf der BE-Auflage
(7) BE-Kamera
11 Bauelemente messen Bedienungsanleitung Vision Teach Station 5.x.x
11.1 Bauelemente für die Messung vorbereiten Ausgabe 05/2019
82
Schieben Sie die Positioniereinheit (Pos. 2 in Abb. 11.1 - 1, Seite 81) bis zum Endanschlag
unter die Kamera.
Arretieren Sie die Positioniereinheit (Pos. 2 in Abb. 11.1 - 1, Seite 81) mit dem Magnetschalter
(Pos. 1 in Abb. 11.1 - 1
, Seite 81).

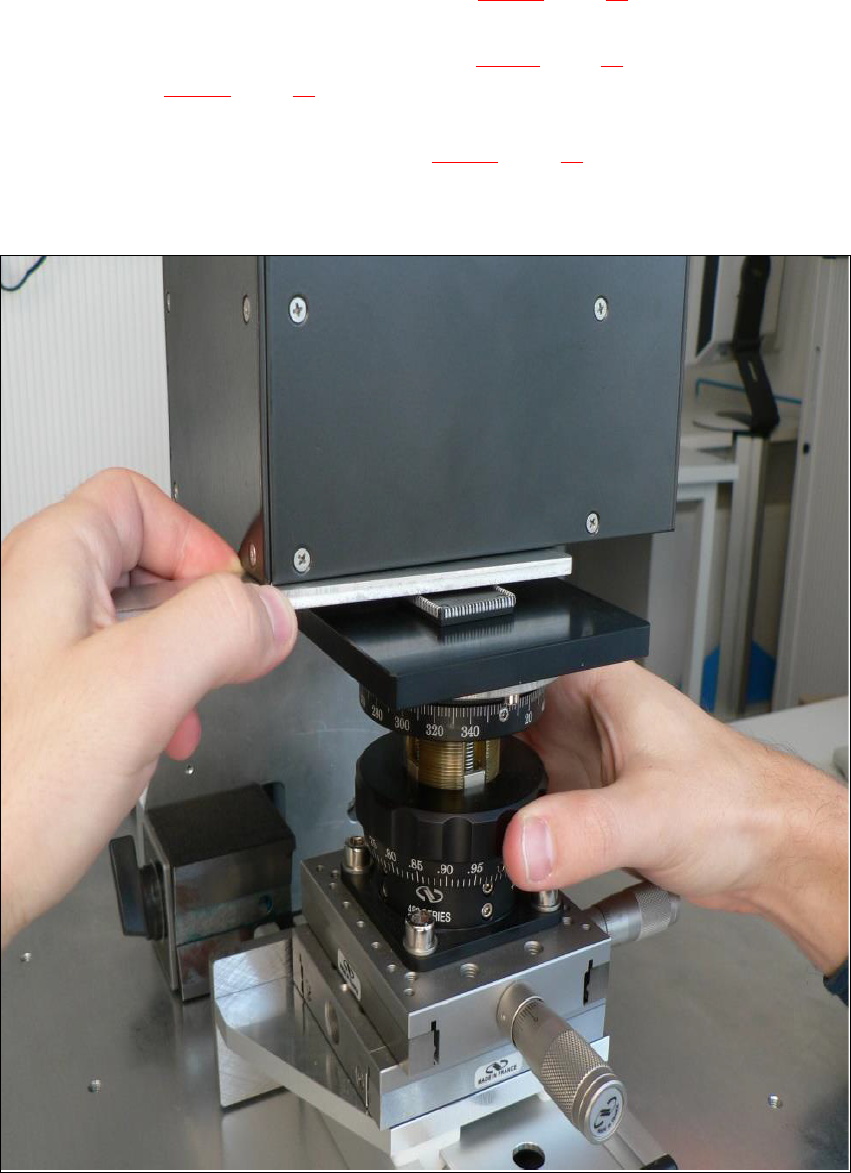

Betrachten Sie das Kamerabild am Bildschirm und positionieren Sie die Bauelemente-Mitte mit
Hilfe der Mikrometerschraube (Pos. 3 in Abb. 11.1 - 1
, Seite 81) in den Kamera-Mittelpunkt.
Wenn nötig drehen Sie das Bauelement so, dass die Außenkonturen parallel zum Bildrand ver-
laufen.
11
Abb. 11.1 - 2 Fokuspunkt mit Einstellhilfe einstellen
