11 Bauelemente messen Bedienungsanleitung Vision Teach Station 5.x.x 11.1 Bauelemente für die Messung vorbereiten Ausgabe 05/2019 82  Schieben Sie die Positioniereinheit (Pos. 2 in Abb. 1 1.1 - 1 , Seite 81 ) bis zum En…

Bedienungsanleitung Vision Teach Station 5.x.x 11 Bauelemente messen

Ausgabe 05/2019 11.1 Bauelemente für die Messung vorbereiten

Abb. 11.1 - 1 Grundmodul - Bauelement auf die BE-Auflage legen

(1) Magnetschalter

(2) Positioniereinheit

(3) Mikrometerschraube zum Positionieren der BE-Auflage

(4) Einstellring zur Höhenverstellung der BE-Auflage

(5) BE-Auflage, drehbar, für optimale Winkelausrichtung bei der Messung

(6) Zentriermarke auf der BE-Auflage

(7) BE-Kamera

11 Bauelemente messen Bedienungsanleitung Vision Teach Station 5.x.x

11.1 Bauelemente für die Messung vorbereiten Ausgabe 05/2019

 Schieben Sie die Positioniereinheit (Pos. 2 in Abb. 11.1 - 1, Seite 81) bis zum Endanschlag

unter die Kamera.

 Arretieren Sie die Positioniereinheit (Pos. 2 in Abb. 11.1 - 1, Seite 81) mit dem Magnetschalter

(Pos. 1 in Abb. 11.1 - 1

, Seite 81).

 Betrachten Sie das Kamerabild am Bildschirm und positionieren Sie die Bauelemente-Mitte mit

Hilfe der Mikrometerschraube (Pos. 3 in Abb. 11.1 - 1

, Seite 81) in den Kamera-Mittelpunkt.

 Wenn nötig drehen Sie das Bauelement so, dass die Außenkonturen parallel zum Bildrand ver-

laufen.

Abb. 11.1 - 2 Fokuspunkt mit Einstellhilfe einstellen

Bedienungsanleitung Vision Teach Station 5.x.x 11 Bauelemente messen

Ausgabe 05/2019 11.2 Bauelement messen

11.2 Bauelement messen

11.2.1 Allgemeine Reihenfolge bei der GF-Programmierung

Die Programmierung der Bearbeitungsdaten (Pipettenzuweisung etc.) muss vor dem Teachen an

der Station erfolgen. Das zu teachende Bauelement muss abgeholt und zentriert werden können.

Beim Teachen an der SIPLACE Vision Teach Station kann die Programmierung der Bearbeitungs-

daten jedoch auch erst nach dem Programmieren der optischen Merkmale erfolgen.

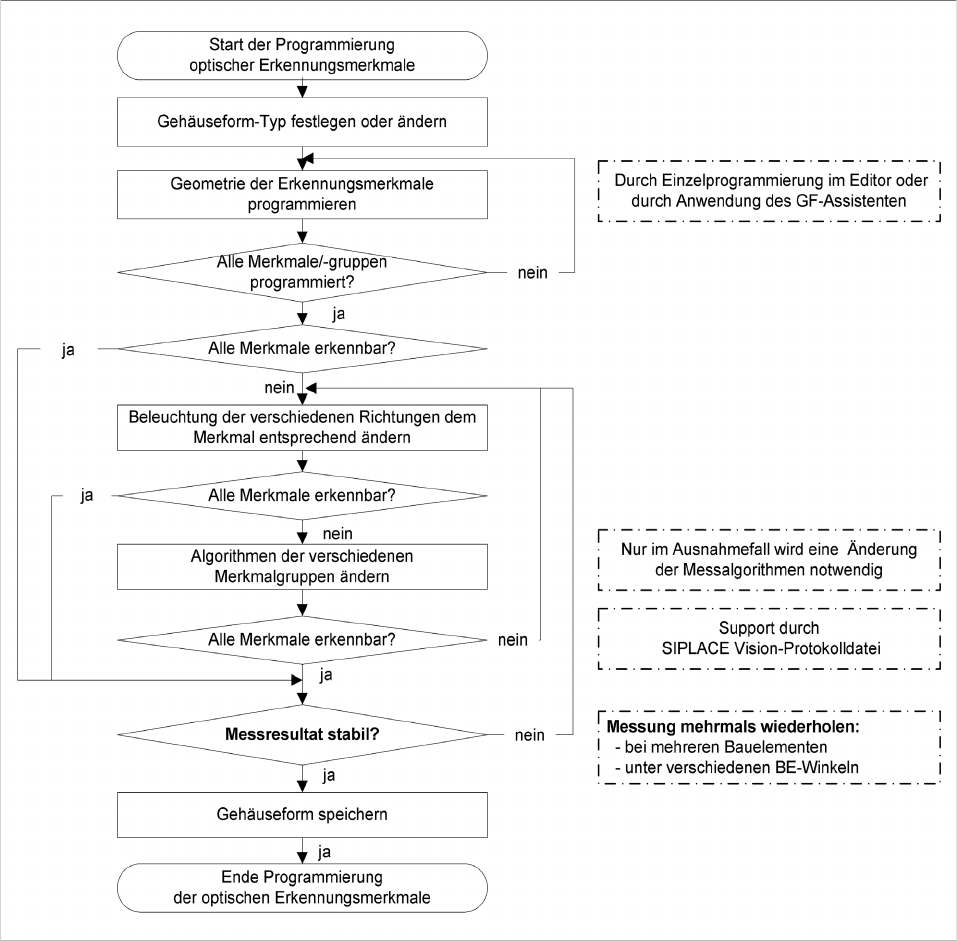

Abb. 11.2 - 3 Flussdiagramm zum Ablauf der GF-Programmierung
