SM411 Administrator’s Guide(Chi Ver1) - 第206页

Samsung Component Placer SM41 1 Administrator ’ s Guide 9-8 选择需要输入的设备 (Imported Machine) 。然后检查 Placements 的列 (Row) 名是否正确。如果是本公司的标准格式 (SSA Format) ，则不必更改该列的值。  执行 Import 。如果输入了本公司标准格式之外的文件格式，该列将如下显示 Comment 。把鼠标指针移…

Step Programming

󰒺󳏕󲙖Import󱍙CAD󰉜󱍙󱱃󰉜󲳞

 󱇽Import󱍙SSA󰉜󲳞󳏕󲙖󱍙󲢓

9-7

Samsung Component Placer SM411 Administrator’s Guide

9-8

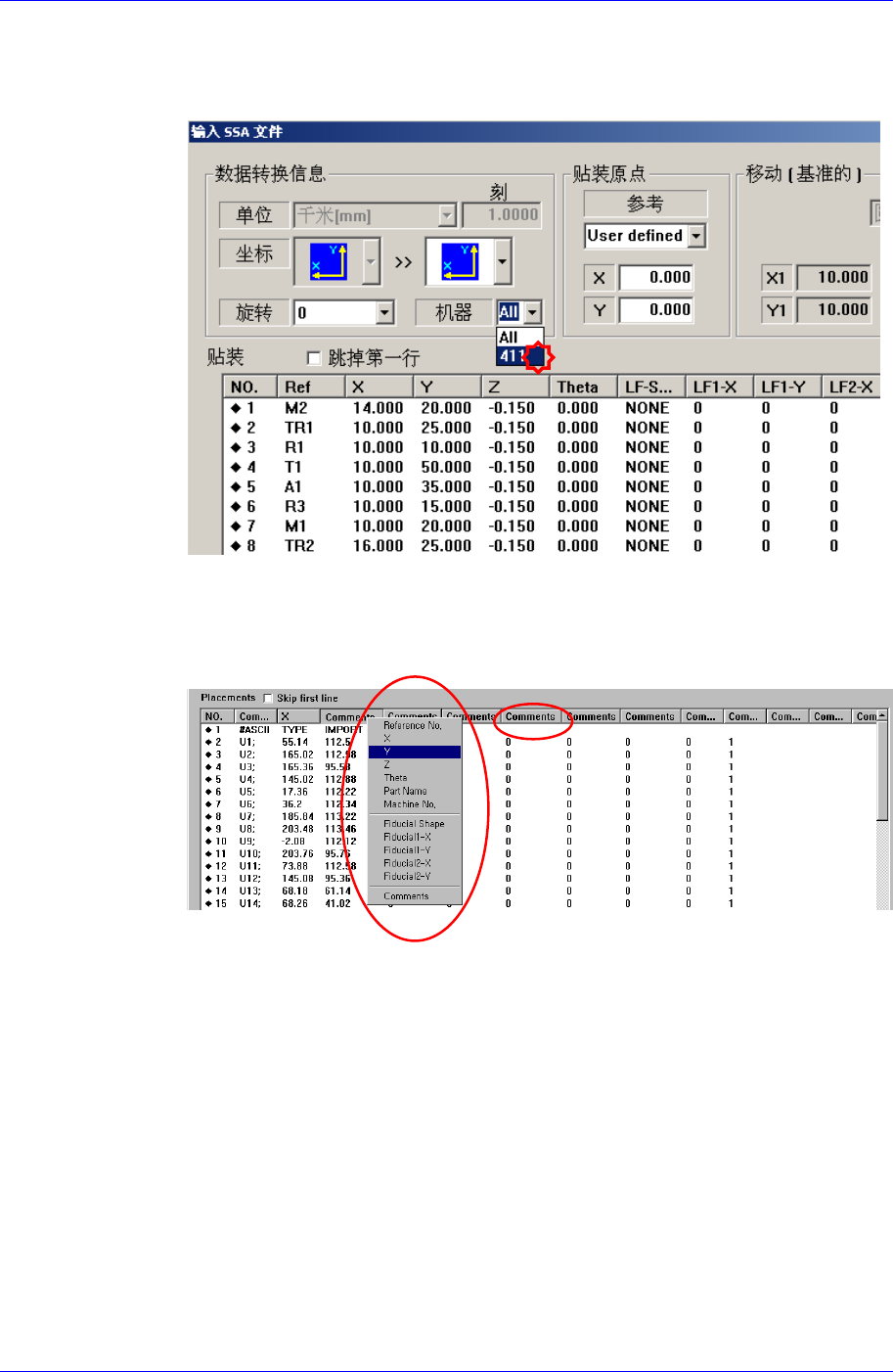

选择需要输入的设备(Imported Machine)。然后检查Placements的列(Row)名

是否正确。如果是本公司的标准格式(SSA Format)，则不必更改该列的值

。

 执行Import。

如果输入了本公司标准格式之外的文件格式，该列将如下显示Comment。

把鼠标指针移到需要更改名称的列后单击右键，并在出现的菜单中选择该

名称。这时，如果没有符合拟输入列的名称，利用Comments设置列名称。

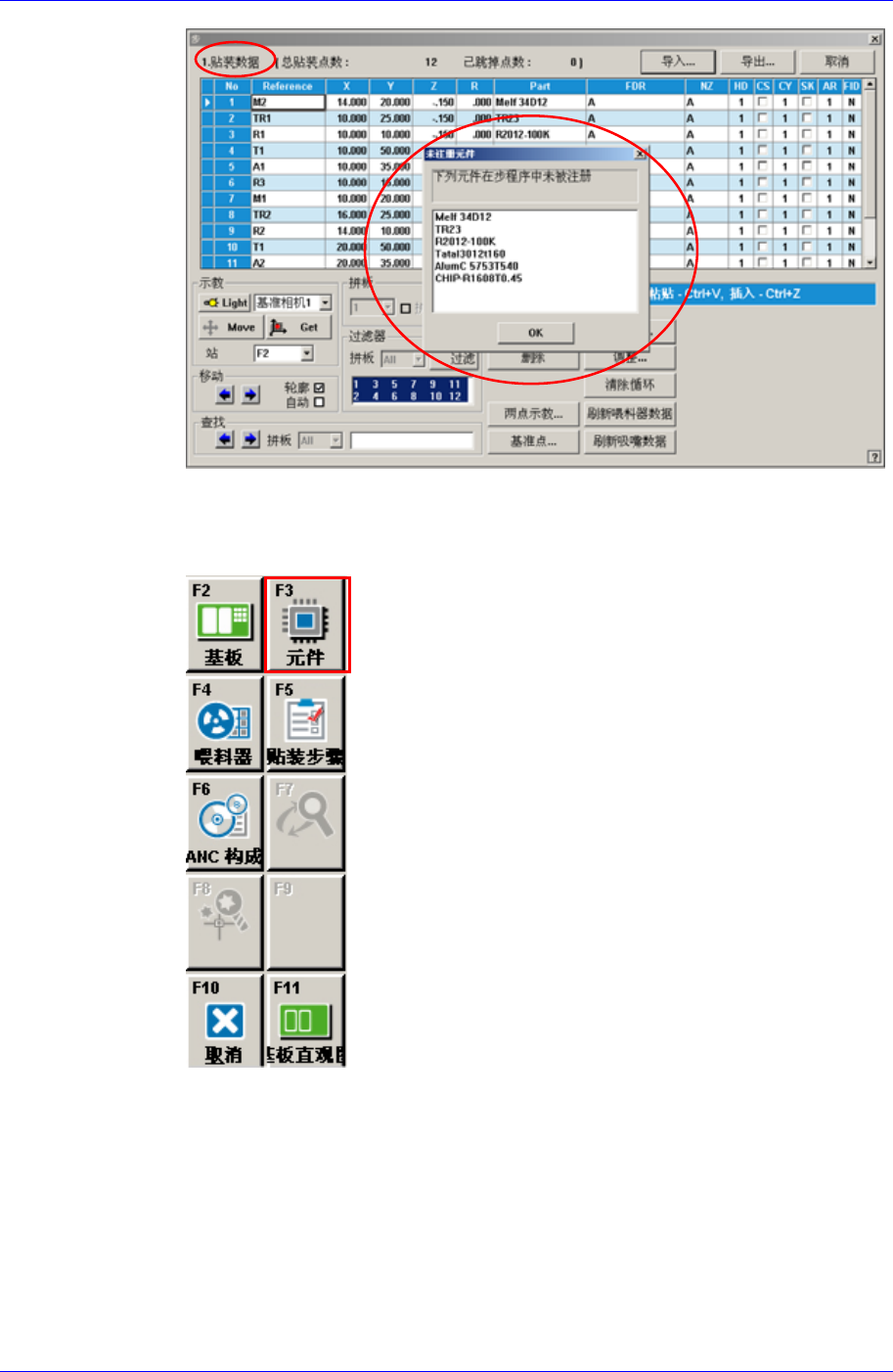

下面是Import完成后的屏幕。

Step Programming

9-9

 󰑱CAD󰉅󰁃Import󱍙󰥶󰏞󱍐󲢅󳏕󲙖󰏿󱍐󲢅󱍐󲢅

 Place Data 󱇽󱍙󱂅󲢓DB 󱍙 󰏿 󱍐󲢅󰫚󱝬

(Unregistered Part List)󰋋󲢺󱍐󲢅PCB Part List
