Kasutusjuhend SIPLACE F5/F5 HM 10 Komponentide k äsitsemine Tarkvara versioon SR.407.xx 0 1/2001 EE v äljaanne 10.2 Sööturite tehnilised andmed 277 10.2.1 1 56 mm S-söötur 10 Joon. 10.2 - 1 1 56 mm S-söötur T ootenum ber…
10 Komponentide käsitsemine Kasutusjuhend SIPLACE F5/F5 HM
10.2 Sööturite tehnilised andmed Tarkvara versioon SR.407.xx 01/2001 EE väljaanne
276
10.2.10 44 mm S-söötur
10

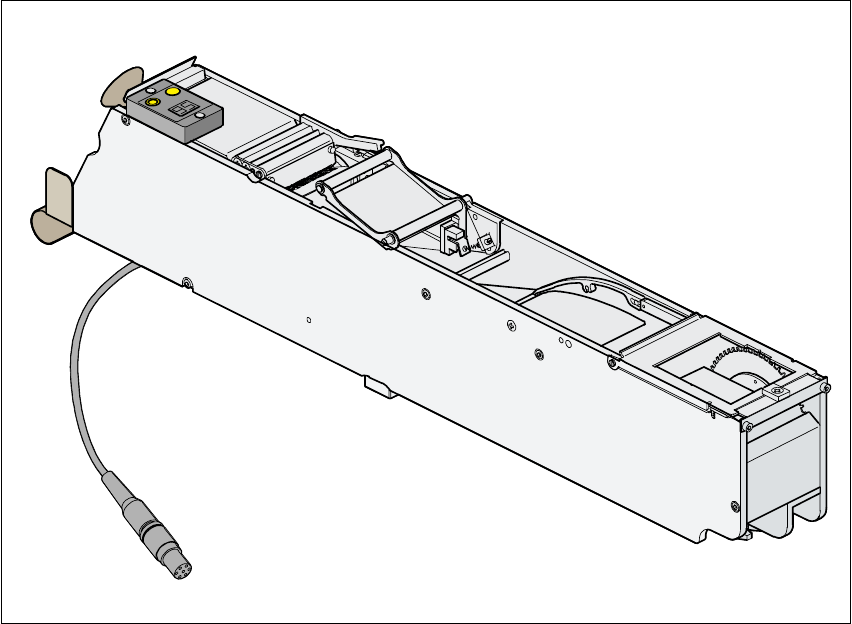

Joon. 10.2 - 10 44 mm S-söötur
Tootenumber 00141094-xx
Laius 60 mm
Radade arv sööturi kohta 1
Max. sööturite arv 2 x 10
Komponentide varu 7" pooli korral ligikaudu 2000
Pooli läbimõõt kuni 381 mm
Transportööri käik (muudetav) 4 kuni 44 mm (4 mm sammuga)
Tsükli aeg 60 ms ± 5 ms käiguulatuse 8 mm korral
Elektritoide 30 V-
Kasutusjuhend SIPLACE F5/F5 HM 10 Komponentide käsitsemine
Tarkvara versioon SR.407.xx 01/2001 EE väljaanne 10.2 Sööturite tehnilised andmed
277
10.2.11 56 mm S-söötur
10
Joon. 10.2 - 11 56 mm S-söötur
Tootenumber 00141095-xx
Laius 75 mm
Radade arv sööturi kohta 1
Max. sööturite arv 2 x 8
Komponentide varu 7" pooli korral ligikaudu 2000
Pooli läbimõõt kuni 381 mm
Transportööri käik (muudetav) 4 kuni 56 mm (4 mm sammuga)
Tsükli aeg 60 ms ± 5 ms käiguulatuse 8 mm korral
Elektritoide 30 V-
10 Komponentide käsitsemine Kasutusjuhend SIPLACE F5/F5 HM
10.2 Sööturite tehnilised andmed Tarkvara versioon SR.407.xx 01/2001 EE väljaanne
278
10.2.12 72 mm S-söötur
10
Joon. 10.2 - 12 72 mm S-söötur
Tootenumber 00141097-xx
Laius 90 mm
Radade arv sööturi kohta 1
Max. sööturite arv 2 x 6
Komponentide varu 7" pooli korral ligikaudu 2000
Pooli läbimõõt kuni 381 mm
Transportööri käik (muudetav) 4 kuni 72 mm (4 mm sammuga)
Tsükli aeg 60 ms ± 5 ms käiguulatuse 8 mm korral
Elektritoide 30 V-
