Kasutusjuhend SIPLA CE F5/F5 HM 2 Tööohutus Tarkvara versioon SR .407.xx 01/2001 EE väljaanne 2.4 Suruõ huga varustamise ja vaakum i tekitamise lõpetamine 103 2.4 Suruõhuga var ustamise ja vaakumi tekitam ise lõpetamine …
2 Tööohutus Kasutusjuhend SIPLACE F5/F5 HM
2.3 Jääkpinged servoplokil ja tühjakslaadimisajad Tarkvara versioon SR.407.xx 01/2001 EE väljaanne
102
2.3.1 Tööpinged, jääkpinged ja tühjakslaadumisajad pärast seenekujulise
avarii-seiskamisnupu vajutamist
2.3.2 Tööpinged ja tühjakslaadimisajad pärast pealüliti väljalülitamist
ETTEVAATUST
Andmete kaotsimineku vältimiseks peavad enne ladumismasina väljalülitamist olema täidetud
järgmised kriteeriumid (v.a avariijuhtudel):
– ladumismasin on lõpetanud masina, seadistuse ja tööandmete ülekandmise;
– ladumismasin on lõpetanud töö trükplaadiga;
– ladumismasina on lõpetanud käivitusliikumised;
– Windows NT operatsioonisüsteemist on korrektselt väljutud. 2
Mõõtepesa 00X
mõõdetuna 007
(GND) suhtes
Pinge
normaalrežiimis
Jääkpinge pärast
avariiseiskamist
Elektrolüüt-kondensaatorite
tühjakslaadimisajad 12 V-ni
001 70 V 10 V < 2 s
002 30 V 30 V –
003 30 V < 12 V < 2 s
004 24 V 24 V –
005 12 V 12 V –
006 5 V 5 V –
008 70 V 10 V < 2 s
009
100V-(F
5
)/155V-(F
5
HM)
10 V < 1 s
Tab. 2.3 - 1 Tööpinged, jääkpinged ja tühjakslaadumisajad pärast seenekujulise avarii-seiskamisnupu vajutamist
Mõõtepesa 00X mõõdetuna
007 (GND) suhtes
Jääkpinged pärast
pealüliti väljalülitamist
Elektrolüütkondensaatorite
tühjakslaadimisajad 12 V-ni
001 < 12 V < 2 s
002 < 12 V < 2 s
003 < 12 V < 2 s
004 0 V –
005 0 V –
006 0 V –
008 < 12 V < 2 s
009 < 12 V < 1 s
Tab. 2.3 - 2 Tööpinged ja tühjakslaadimisajad pärast pealüliti väljalülitamist
Kasutusjuhend SIPLACE F5/F5 HM 2 Tööohutus
Tarkvara versioon SR.407.xx 01/2001 EE väljaanne 2.4 Suruõhuga varustamise ja vaakumi tekitamise lõpetamine
103
2.4 Suruõhuga varustamise ja vaakumi tekitamise
lõpetamine
Surõhu toitesüsteem on häälestatud rõhule 5,1 baari ning see võib kõikuda vahemikus 5,0 kuni
5,3 baari. Suruõhumooduli asukoht on näidatud joon. 2.4 - 1
pos. 5-ga. Suruõhu andmise
masinasse võib katkestada sulgeventiiliga (pos. 1, joon. 2.4 - 1
). 2
– Sulgeventiili kasutamiseks tuleb eemaldada sulgeventiili katteplaat.
– Pöörake sulgeventiili hoob (pos. 1, joon. 2.4 - 1
) vertikaalasendist horisontaalasendisse.
– Jälgige töörõhu manomeetrit (pos. 2, joon. 2.4 - 1
) ning komponentide laudade ja lindilõikurite
või fikseerimisseadise manomeetreid (pos. 3 või 4, joon. 2.4 - 1
). Sisselülitatud
ladumissüsteemi korral langeb rõhk 0 baarini 1 minuti jooksul.
2

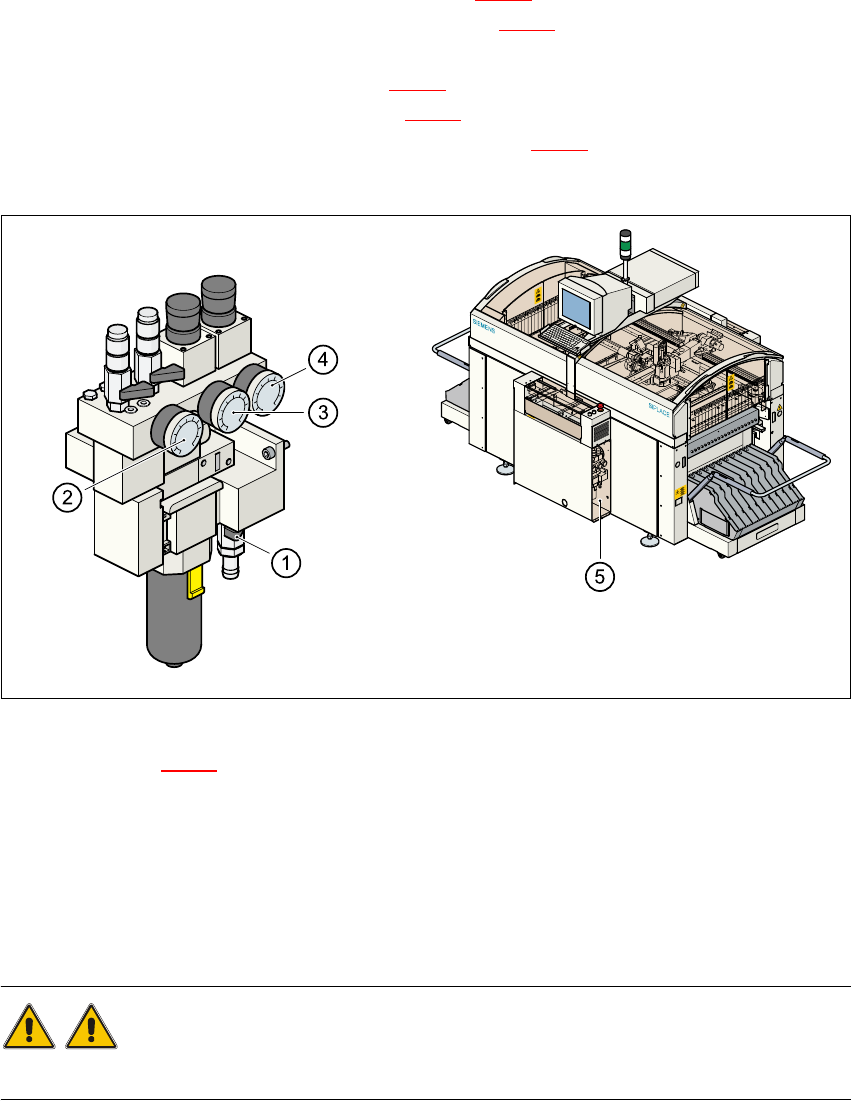

Joon. 2.4 - 1 Ladumismasina suruõhumoodul
Selgitused joon. 2.4 - 1 juurde 2
HOIATUS
Kunagi ärge võtke lahti rõhu all olevaid suruõhutorusid. 2
(1) Sulgeklapi hoob SULETUD asendis
(2) Töörõhu manomeeter
(3) Komponentide laua ja lindilõikurite töörõhu manomeeter
(4) Trükiplaatide fksaatori töörõhu manomeeter
(5) Suruõhumooduli asukoht
2 Tööohutus Kasutusjuhend SIPLACE F5/F5 HM
2.5 Masina energeetiline olek pärast pealüliti väljalülitamist Tarkvara versioon SR.407.xx 01/2001 EE väljaanne
104
2.5 Masina energeetiline olek pärast pealüliti
väljalülitamist
OHTLIK
Automaatseid SIPLACE ladumissüsteeme toidetakse võrgupingega 3 x 400 V~ või 3 x 208 V~
(USA jaoks ettenähtud versioonide korral) ± 5 %, 50/60 Hz. Seetõttu on süsteemi mõned osad
eluohtlikult pingestatud - seda ka väljalülitatud pealüliti korral. Ladumissüsteemide ebaõige
käsitsemine võib lõppeda surma, raskete vigastuste või seadmetele oluliste kahjustuste
tekitamisega. Täitke alati vastavaid ohutuseeskirju ja DIN-norme (eriti EN 60204, 1. osa).
Juhtmooduli ja servoploki kaitsekatet võib avada AINULT vastavalt kvalifitseeritud ja koolitatud
personal. 2

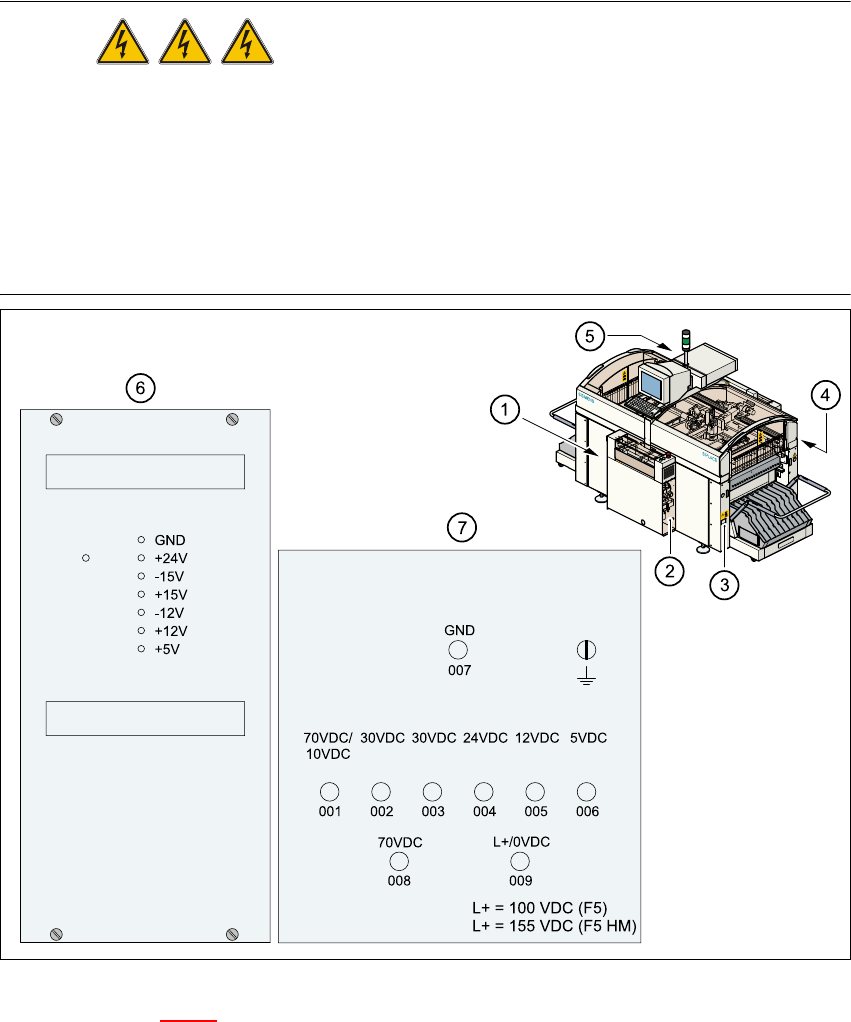

Joon. 2.5 - 1 Juhtimisploki, servomooduli, pealüliti, teeninduspesa ja suruõhuploki asukohad
Selgitused joon. 2.5 - 1 juurde 2
(1) Pealüliti Q1 (2) Suruõhumoodul
(3) Teeninduspesa (4) Servomoodul
(5) Juhtimisplokk (6) Juhtimisploki toiteplokk
(7) Mõõtemoodul (servomoodulil)
välja-
lülitatud
sisselülitatud
