3.2.2 Kasutajaliidese komponendid
3
Joon. 3.2 - 1 Kasutajaliidese komponendid (põhivaate näitel)
Selgitused joon. 3.2 - 1 juurde
(1) Tiitliriba
(2) Menüüriba
(3) Tööaken/kuvamisala
(4) Juhtnupud
(5) Olekuväli
(6) Tööriistariba
(7) Inforiba
3
1
6
7
5
32 4
3 Sissejuhatus ja põhimõisted Kasutusjuhend SIPLACE F5/F5 HM
3.2 Põhiandmed graafilise kasutajaliidese kohta Tarkvara versioon SR.407.xx 01/2001 EE väljaanne
122
Tiitliriba 3
Tiitliribal näidatakse hetkel kuvatava vaate/kuva nimi (antud juhul nt põhivaade "Main View"). 3
Menüüriba 3
Menüüribal asuvad menüüd, mille sisu (funktsioonid ja suvandid) võib muutuda koos kuvatava
vaatega. 3
Tööaken/kuvamisala 3
Selles piirkonnas kuvatakse juhtnuppe, ikoone jne, mida kasutatakse funktsioonide
häälestamiseks/aktiveerimiseks, aktiivsete menüüde ja alammenüüde sisu, üldisi teateid,
veateateid ja muid sõnumeid. Lisaks sellele kasutatakse põhivaates animeeritud ja/või erinevate
värvidega objekte teatavate protsesside või olekute näitamiseks (nt teatavaid tööprotsesse, tühja
sööturi asukohta jne). 3
Juhtnupud 3
Tegevuse käivitamiseks, suvandi või häälestuse valimiseks klõpsake vasakpoolse hiirenupuga
vastaval nupul.
Kui nuppu kuvatakse pöördkujutisena (helehallina), siis pole vastava funktsiooni käivitamiseks
vajalikud tingimused täidetud. 3
Olekuväli 3
Olekuväljal kuvatakse masina jooksvat olekut, viimast masinal avastatud viga ning operaatorilt
nõutavat tegevust.
Kui on konfigureeritud GEM-liides "GEM Interface", siis kuvatakse välja paremal poolel ka
ühenduse olek hostarvutiga. 3
Tööriistariba 3
Sellel ribal asuvad nupud, mida kasutatakse kasutajaliidese lülitamiseks erinevatesse vaadetesse
mitmesuguste tegevuste käivitamiseks. Tööriistariba nupul klõpsamine lülitab kasutajaliidese
vastavasse vaatesse. Pärast seda muutub aktiivsele vaatele vastav nupp ise mitteaktiivseks. 3
Inforiba 3
Sellel ribal kuvatakse lühiteave menüükirje või ikooni/nupu kohtale, millel on juhitud hiirekursor.
Kõrvalasuval eraldi väljal kuvatakse jooksev töörežiim. 3
Kasutusjuhend SIPLACE F5/F5 HM 3 Sissejuhatus ja põhimõisted
Tarkvara versioon SR.407.xx 01/2001 EE väljaanne 3.2 Põhiandmed graafilise kasutajaliidese kohta
123

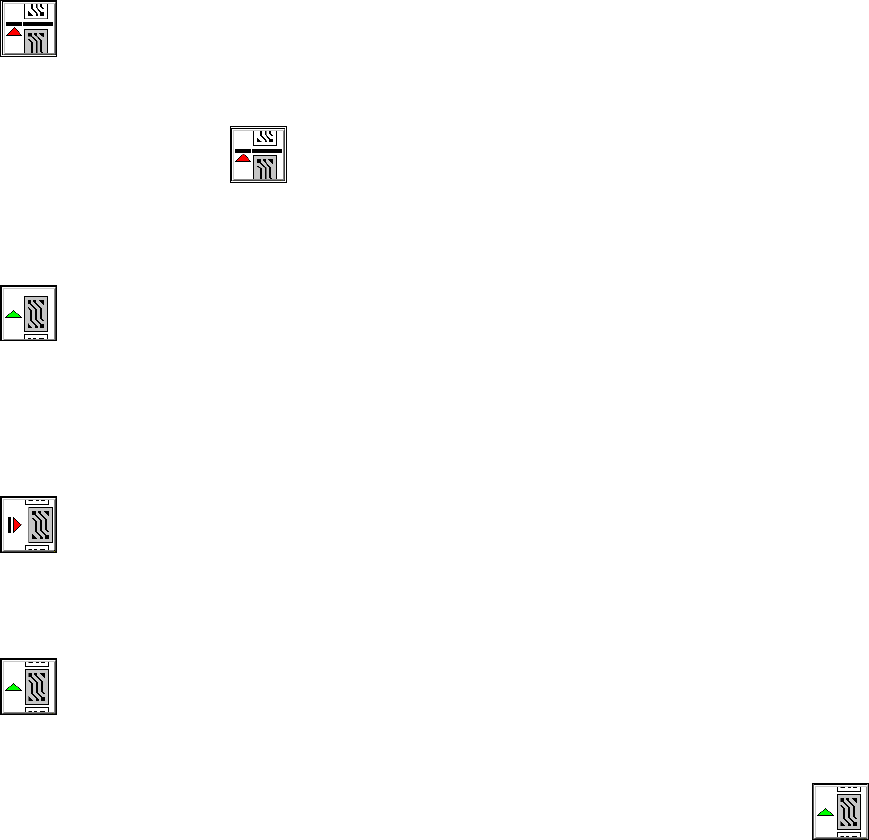

3.2.2.1 Ikoonid tööaknas/kuvamisalal
Põhikuvas näidatakse teatavaid tööolekuid (ladumist, vigu jne) erinevate ikoonide abil või vastava
graafilise elemendi kuva värvi muutmise abil. 3
Tööolekute ikoonide tähendused 3
3
Trükiplaatide ladumise peatamine 3
Ladumisprotsessi võib olla vajalik peatada nt üksikfunktsioonide teostamiseks. 3
Æ Klõpsake ikoonil.
Ladumine peatatakse niipea, kui keskmisel konveieril asuva trükiplaadi ladumine lõpetatakse.
Ladumise ikooni "Processing" värv muutub roheliseks.
3
Trükiplaatide ladumine 3
Pärast trükiplaadi ladumise peatamist (näiteks ükskifunktsioonide menüü "Single functions"
sisselülitamiseks), võite ladumise jätkamiseks klõpsata sellele ikoonile. Ladumise peatamise
ikooni "Pause processing" värv muutub punaseks. 3
3
Ladumise katkestamine 3
Ikooni värv muutub punaseks. Klõpsake sellel ikoonil trükiplaadi ladumise katkestamiseks (nt
pärast fataalvea teadet). Pärast seda küsitakse operaatorilt kinnitust tegevuse teostamiseks.
3
Ladumise jätkamine 3
Ikooni värv muutub roheliseks. 3
3
Æ Kui soovite trükiplaadi ladumist jätkata nt ka pärast fataalviga, siis klõpsake ikoonil.
Ladumisprotsess jätkub.
