3 Sissejuhatus ja põhimõisted Kasutusjuhend SIPLACE F5/F5 HM 3.3 Kasutajaliides - kuvad ja menüüd Tarkvara versioon SR.407.xx 01/2001 EE väljaanne 130 Muuta operatsioonis üsteem ... 3 Seda menüü käsku ka sutata kse pära …
Kasutusjuhend SIPLACE F5/F5 HM 3 Sissejuhatus ja põhimõisted
Tarkvara versioon SR.407.xx 01/2001 EE väljaanne 3.3 Kasutajaliides - kuvad ja menüüd
129
Konfigureerida SIPLACE ühendus... (Configure SIPLACE connection...) 3
Selle menüükäsu klõpsamisel kuvatakse dialoogiboks, milles tuleb määrata arvuti, mis edastaks
kõnealusele jaamaarvutile andmed. Kui boksi ei sisestata ühtegi kirjet, siis ühendatakse
jaamaarvutiga esimene arvuti. 3
Æ Klõpsake menüükäsku Configure SIPLACE Pro connection....

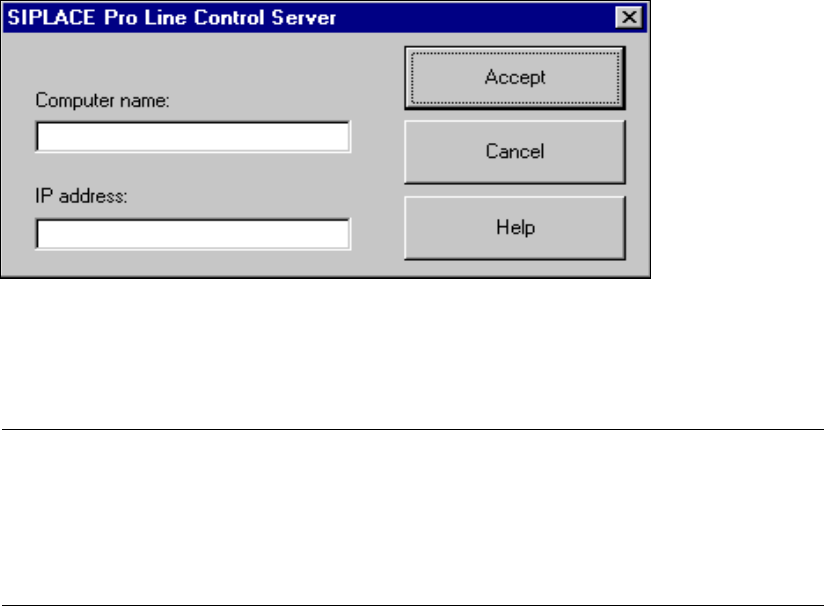

Kuvatakse järgmine dialoogiboks:
3
Æ Sisestage "Computer name" tekstiboksi arvuti nimi, kuhu on installeeritud vastav SIPLACE Pro
liini juhtserver.
Æ Sisestage "IP address" tekstiboksi arvuti IP-aadress.
MÄRKUS
Sisestatava informatsiooni saamiseks avage arvutis, kuhu on installeeritud SIPLACE Pro liini
juhtserver, võrgu dialoogiboks "Network" (Start -> Settings -> Control Panel -> Network).
Arvuti nimi kuvatakse vahekaardil "Identification". IP-aadressi võib leida vahekaardilt
"Protocols", tehes topeltklõpsu TCP/IP protokollil võrgu protokollide nimekirjas.
Æ Klõpsake aktsepteerimise nuppu Accept.
Pärast sisestatud kirjete aktsepteerimist on SIPLACE Pro ühendus konfigureeritud.
3
3
3 Sissejuhatus ja põhimõisted Kasutusjuhend SIPLACE F5/F5 HM
3.3 Kasutajaliides - kuvad ja menüüd Tarkvara versioon SR.407.xx 01/2001 EE väljaanne
130
Muuta operatsioonisüsteem ... 3
Seda menüükäsku kasutatakse pärast parooli sisestamist süsteemi ümberlülitamiseks Windows'i
operatsioonisüsteemile. Pärast seda on võimalik tagasi pöörduda SIPLACE kasutajaliidese
juurde. 3
MÄRKUS
See menüükirje pole juurdepääsetav operaatori kasutajatasemelt. 3
Æ Klõpsake menüükirjet Switch to operating system ...
Kuvatakse Windows'i kasutajaliides ning ladumissüsteemi operatsioonisüsteem jätkab
töötamist taustal.
Arvuti töö lõpetamine... 3
Kõik rakndused suletakse andmeid salvestamata ning jaama arvuti lõpetab töö. 3
MÄRKUS
See menüükirje pole juurdepääsetav operaatori kasutajatasemelt. 3
Æ Klõpsake menüükirjel Shut down computer...
Kuvatakse järgmine dialoogiboks:
Æ Kui soovite tööd lõpetada, siis klõpsake Yes.
Jaamaarvuti lülitatakse välja.
Æ Lülitage masin pealülitist välja.
Kasutusjuhend SIPLACE F5/F5 HM 3 Sissejuhatus ja põhimõisted
Tarkvara versioon SR.407.xx 01/2001 EE väljaanne 3.3 Kasutajaliides - kuvad ja menüüd
131
3.3.2.2 "View" menüü
Menüü "View" sisaldab valikuid ladumisfunktsioonide, üksikfunktsioonide ja
tehisnägemisfunktsioonide väljakutsumiseks. Menüüd kasutatakse ka SITEST testimisprogrammi
ja GEM-funktsioonide väljakutsumiseks. 3
Æ Klõpsake soovitud menüükirjel.
Ekraan lülitub vastavasse kuvasse ning võimalik on vastavate funktsioonide väljakutsumine.
MÄRKUS
Selle menüü kõiki valikuid saab aktiveerida ka vastava tööriistariba nupu abil (vt jaotis 3.2.2.2
) või
vastavat funktsiooniklahvi vajutades. Kui defineeritud on otseteed, siis võib ka neid kasutada. 3
MÄRKUS
Alltoodud 3 menüüvalikut kuuluvad ladumisfunktsioonide gruppi. 3
3
