3 Sissejuhatus ja põhimõisted Kasutusjuhend SIPLACE F5/F5 HM
3.3 Kasutajaliides - kuvad ja menüüd Tarkvara versioon SR.407.xx 01/2001 EE väljaanne
130
Muuta operatsioonisüsteem ... 3
Seda menüükäsku kasutatakse pärast parooli sisestamist süsteemi ümberlülitamiseks Windows'i
operatsioonisüsteemile. Pärast seda on võimalik tagasi pöörduda SIPLACE kasutajaliidese
juurde. 3
MÄRKUS
See menüükirje pole juurdepääsetav operaatori kasutajatasemelt. 3
Æ Klõpsake menüükirjet Switch to operating system ...
Kuvatakse Windows'i kasutajaliides ning ladumissüsteemi operatsioonisüsteem jätkab
töötamist taustal.
Arvuti töö lõpetamine... 3
Kõik rakndused suletakse andmeid salvestamata ning jaama arvuti lõpetab töö. 3
MÄRKUS
See menüükirje pole juurdepääsetav operaatori kasutajatasemelt. 3
Æ Klõpsake menüükirjel Shut down computer...

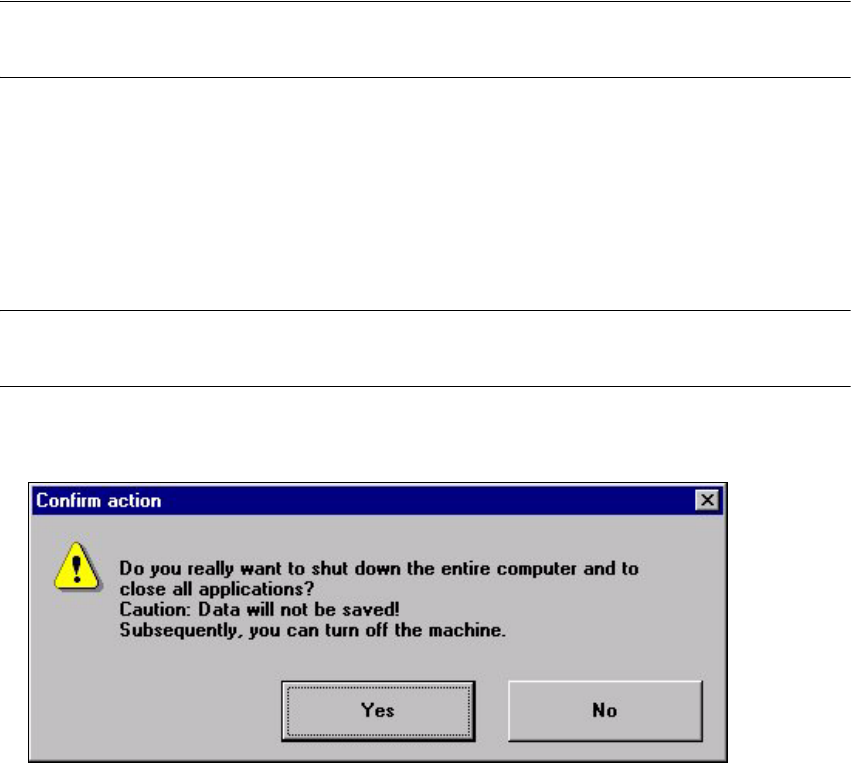

Kuvatakse järgmine dialoogiboks:
Æ Kui soovite tööd lõpetada, siis klõpsake Yes.
Jaamaarvuti lülitatakse välja.
Æ Lülitage masin pealülitist välja.
Kasutusjuhend SIPLACE F5/F5 HM 3 Sissejuhatus ja põhimõisted
Tarkvara versioon SR.407.xx 01/2001 EE väljaanne 3.3 Kasutajaliides - kuvad ja menüüd
131

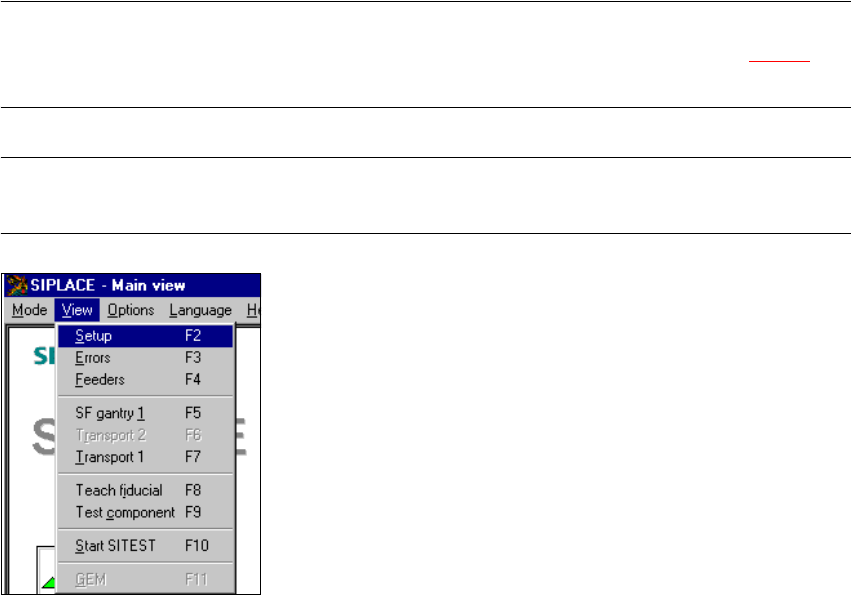

3.3.2.2 "View" menüü
Menüü "View" sisaldab valikuid ladumisfunktsioonide, üksikfunktsioonide ja
tehisnägemisfunktsioonide väljakutsumiseks. Menüüd kasutatakse ka SITEST testimisprogrammi
ja GEM-funktsioonide väljakutsumiseks. 3
Æ Klõpsake soovitud menüükirjel.
Ekraan lülitub vastavasse kuvasse ning võimalik on vastavate funktsioonide väljakutsumine.
MÄRKUS
Selle menüü kõiki valikuid saab aktiveerida ka vastava tööriistariba nupu abil (vt jaotis 3.2.2.2
) või
vastavat funktsiooniklahvi vajutades. Kui defineeritud on otseteed, siis võib ka neid kasutada. 3
MÄRKUS
Alltoodud 3 menüüvalikut kuuluvad ladumisfunktsioonide gruppi. 3
3
3 Sissejuhatus ja põhimõisted Kasutusjuhend SIPLACE F5/F5 HM
3.3 Kasutajaliides - kuvad ja menüüd Tarkvara versioon SR.407.xx 01/2001 EE väljaanne
132
Setup F2 3
Sööturi asukoha seadistus kuvatakse tabeli kujul. Seda saab eraldi välja kutsuda kõigi nelja
asukoha jaoks.
Vastavat protseduuri on kirjeldatud üksikasjalikumalt peatükis 4
Ladumisega seotud funktsioonid.3
Errors F3 3
Vead ("Errors") on grupeeritud tüüpide järgi ning iga veatüüp esitatakse eraldi tabelis. Eraldi saab
välja kutsuda tabelid radade vigade, konveieri vigade, masina vigade ja üldiste vigade kohta.
Viimasena tuvastatud viga kuvatakse alati tabeli kõige ülemises reas. Ühesugused vead
liidetakse kokku vigade loenduris ("#E" veerg).
Vastavat protseduuri funktsiooni "Errors ..." kasutamiseks on kirjeldatud üksikasjalikumalt
peatükis 4
Ladumisega seotud funktsioonid. 3
Feeders F4 3
Selle menüükirje abil saab kasutada paljusid sööturitega seotud funktsioone, kuvada ja täita
sööturite tühje radu või kuvada ja muuta magasinide ja Waffle-Pack vahetusseadmete täidetuse
taset.
Vastavat protseduuri on kirjeldatud üksikasjalikumalt peatükis 4
Ladumisega seotud funktsioonid.3
MÄRKUS
Alltoodud 6 menüüvalikut kuuluvad üksikfunktsioonide gruppi.
Ükskfunktsioone kasutatakse spetsiifiliste tegevuste kävitamiseks pärast fataalvigade fikseerimist
ning masina seadistamiseks ja testimiseks, sest üksikfunktsioonid võimaldavad kindlal viisil
pöörduda erinevate funktsionaalsete moodulite poole.
Üksikfunktsioonide kasutamist on kirjeldatud peatükis 5 Üksikfunktsioonid. 3
Gantry 1 F5 3
Selle menüükirje abil saab aktiveerida üksikfunktsioone portaali jaoks. Nimetatud funktsioone
võib kasutada näiteks Collect&Place tööpea funktsioonide kontrollimiseks. 3
Transport 2 F6 3
Üksikfunktsioonid trükiplaatide konveieri 2 jaoks (kaksikkonveieri korral vasakpoolne konveier ).3
MÄRKUS
Üksikfunktsioone konveieri 2 jaoks ei saa välja kutsuda kaksikkonveierit konfigureerimata.
Funktsioonid on identsed funktsioonidega konveieri 1 jaoks. 3
