Kasutusjuhend SIPLACE F5/F5 HM 3 Sissejuhatus ja põhimõisted
Tarkvara versioon SR.407.xx 01/2001 EE väljaanne 3.3 Kasutajaliides - kuvad ja menüüd
139
MÄRKUS
Soovitav on valida selline vaikerežiim, kus klastrid ja häälestusandmed määratletakse liiniarvuti
poolt.
Kui liiniarvuti töö lõpetatakse selle seiskamise teel (käsk "Shut down") ning seejärel arvuti
taaskäivitatakse, siis tuleb taaskäivitada ka kõik ühendatud jaamad. 3
SIPLACE Pro
Kui klaster on määratletud jaamas, siis laaditakse kõik vajaminevad andmed SIPLACE Pro
ühendamise ("SIPLACE Pro connection") konfigureerimisel määratletud arvutist. Andmed peavad
asuma selle arvuti kõvakettal. 3
3
Æ Aktiveerige vastava režiimi raadionupp.
Æ Valiku aktiveerimiseks klõpsake OK nupul.
New cluster...(uus klaster) 3
"Stand alone" režiimis võite laadida andmed valitud klastri jaoks jaamaarvuti kõvakettalt.
Æ Klõpsake menüükirjet New cluster...
Æ Sisestage kuvatavasse tekstiboksi soovitud klastri nimi ja klõpsake kinnituseks OK Süsteem
teostab klastri andmete laadimise.
MÄRKUS
Liiniarvuti poolt määratletud andmed, k.a viimase klastri koordinaatmärgid ja korpuste
kujuandmed, salvestatakse jaamaarvuti kõvakettale klastri nime "AKTUELL" all ning neid võib
pärast selle nime sisestamist alla laadida. 3
3 Sissejuhatus ja põhimõisted Kasutusjuhend SIPLACE F5/F5 HM
3.3 Kasutajaliides - kuvad ja menüüd Tarkvara versioon SR.407.xx 01/2001 EE väljaanne
140
Software ... 3
Seda menüükirjet kasutatakse testimiskäskude andmiseks (testimisfunktsioonide käivitamiseks)
mitmete masina komponentide jaoks. 3
MÄRKUS
See menüükirje on juurdepääsetav ainult "Service" tasemelt. 3
OHTLIK
Testimiskäske võivad seadistada ja käivitada ainult teenindusinsenerid. 3
Æ Klõpsake menüükirjel Software ...
Kuvatakse järgmine aken:
3
Æ Valige testitavale masina komponendile vastav portaal ning aktiveerige/deaktiveerige seejärel
testimiskäsud, klõpsates vastavatel väljadel.
Æ Klõpsake seejärel Accept nupul, et kinnitada tarkvarasuvandi Software ... aktiveerimine.
MÄRKUS
Pärast jaama taaskäivitamist lähtestuvad tarkvarasuvandi valikud esialgses seades. 3
Kasutusjuhend SIPLACE F5/F5 HM 3 Sissejuhatus ja põhimõisted
Tarkvara versioon SR.407.xx 01/2001 EE väljaanne 3.3 Kasutajaliides - kuvad ja menüüd
141
Cycle mode... Alt+t 3
Seda menüükirjet kasutatakse jaama sammahaaval käitamise režiimi (sammrežiimi)
sisselülitamiseks (nt vigade lokaliseerimiseks). 3

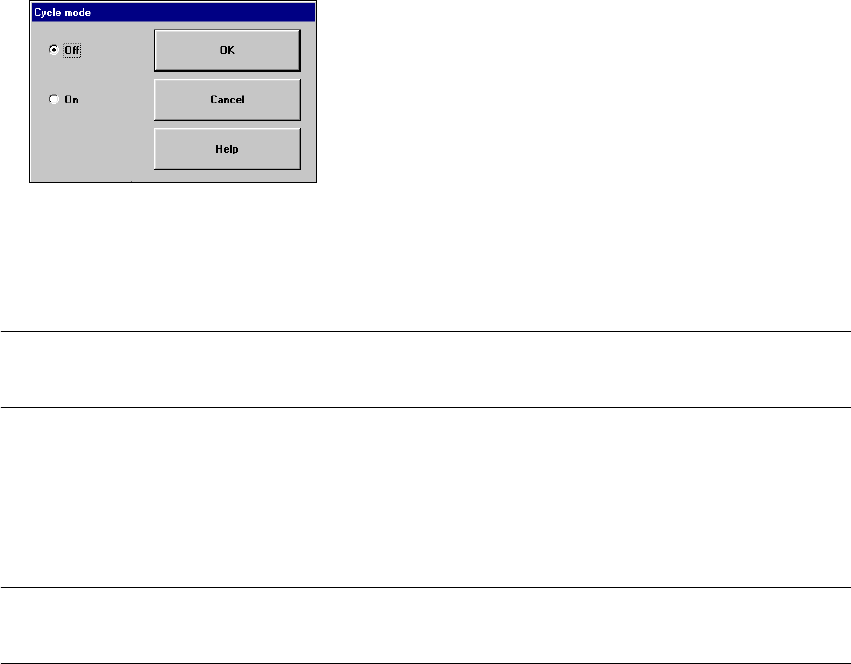

Æ Klõpsake menüükirjel Cycle mode... või vajutage klahvikombinatsiooni ALT+t. Avaneb "Cycle
mode" häälestusboks:
Æ Sammrežiimi aktiveerimiseks klõpsake On raadionuppu (või režiimi deaktiveerimiseks Off
raadionuppu).
Æ Klõpsake OK nuppu. Nüüd on "Cycle mode" aktiveeritud/deaktiveeritud.
MÄRKUS
Sammrežiimis tuleb iga tööetapi käivitamiseks vajutada masina käivitusnuppu. 3
Load table program 3
Selle menüükirje abil laaditakse laua programm laua programmikontrolleri mälusse. See võib
osutuda vajalikuks nt juhul, kui laua programm läheb masina rikke tõttu kaduma. 3
MÄRKUS
Seda funktsiooni ei saa käivitada juurdepääsutasemel "Operator". 3
Æ Klõpsake menüükirjel "Load table program".
Süsteem teostab programmi laadimise. (Laadimiseks kulub mõningane aeg.)
Video image > Alt+8 3
Teatavatel juhtudel võib ladumise käigus osutuda vajalikuks kuvada tehisnägemissüsteemi
kaamerapilti ekraanile. 3
Æ Klõpsake menüükirjel Video image > või vajutage klahvikombinatsiooni ALT+8.
Monitor lülitatakse ümber ladumistsooni 1 tehisnägemissüsteemi kaamerapildile.
Æ Normaalse monitoripildi taastamiseks vajutage ESC klahvi.
