Kasutusjuhend SIPLA CE F5/F5 HM 3 Sissejuhatus ja põhimõisted Tarkvara versioon SR .407.xx 01/2001 EE väljaanne 3.3 Kasutajaliides - kuv ad ja menüüd 143 3 Æ Kui soo vite kus tutada kogu k irjete loetelu, s iis k lõpsa k…
3 Sissejuhatus ja põhimõisted Kasutusjuhend SIPLACE F5/F5 HM
3.3 Kasutajaliides - kuvad ja menüüd Tarkvara versioon SR.407.xx 01/2001 EE väljaanne
142
Cluster for fine calibration... 3
Seda menüükirjet võib kasutada valitud klastri andmete (ladumisprogrammi) laadimiseks
autonoomses režiimis "Stand alone" jaama arvuti kõvakettalt. 3
MÄRKUS
Valikuboksis oleva klastri andmed on ette nähtud spetsiaalsete klaaskomponentide ladumiseks
klaas-trükiplaadile. Monteeritud klaas-trükiplaate kasutatakse seejärel SITEST
testimisprogrammis peenreguleerimise (täppiskalibreerimise) läbiviimiseks. 3
Æ Klõpsake menüükirjel Cluster for fine calibration...
Æ Valige kuvatavas boksis soovitud klastrile vastav kirje ja klõpsake valiku kinnituseks OK.
Süsteem teostab klastri andmete laadimise.
GEM-Defaults ... 3
Seda kirjet saab kasutada GEM-parameetrite määramiseks, mida hakatakse masina
sisselülitamisel kasutama vaikeväärtustena. 3
Æ Klõpsake menüükirjel GEM-Defaults ...
Avaneb aken, kus on võimalik seada GEM-vaikeprameetreid.
Funktsiooni üksikasjalik kirjeldus on toodud peatükis 12
.
PCB barcode ... 3
Seda kirjet kasutatakse dialoogiboksi avamiseks, kus asub trükiplaatide vöötkoodiriideri viimati
loetud vöötkoodide nimekiri.
Dialoogiboksis tuuakse ära ka informatsioon vöötkoodide lugemisel tekkinud vigadest, valest
failiformaadist või andmete puudumisest. 3
MÄRKUS
Kirjet "PCB barcode ..." saab aktiveerida ainult siis, kui trükiplaatide vöötkoodiriider on
installeeritud ning aktiveeritud masina suvandite kaudu. 3

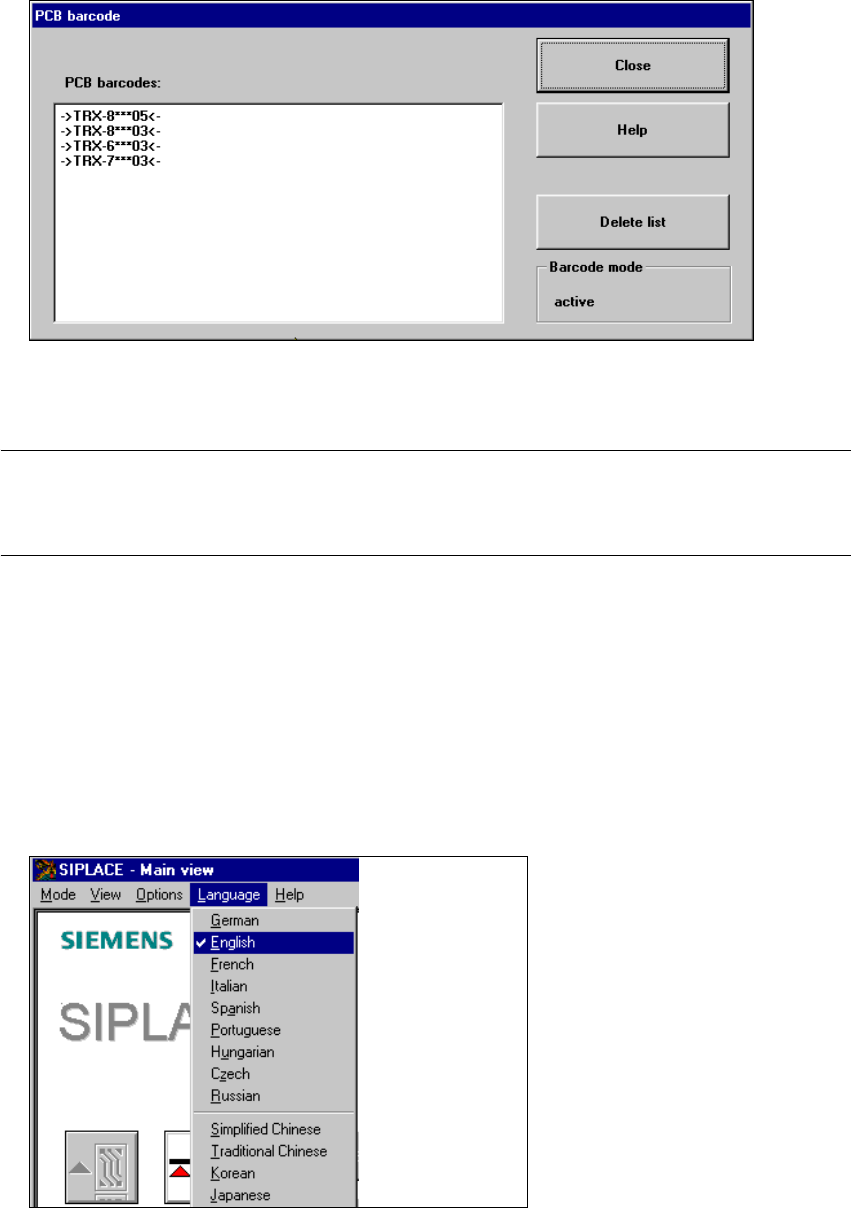

Æ Klõpsake menüükirjel PCB barcode ...
Avaneb "PCB barcode" dialoogiboks.
Kasutusjuhend SIPLACE F5/F5 HM 3 Sissejuhatus ja põhimõisted
Tarkvara versioon SR.407.xx 01/2001 EE väljaanne 3.3 Kasutajaliides - kuvad ja menüüd
143
3
Æ Kui soovite kustutada kogu kirjete loetelu, siis klõpsake Delete list nuppu.
Æ Dialoogiboksi sulgemiseks klõpsake Close nuppu.
MÄRKUS
Vöötkoodiriideri jooksvat olekut kuvatakse "Delete list" nupu all. Vöötkoodiriider aktiveeritakse liini
arvuti kaudu. 3
3.3.2.4 "Language" menüü
"Language" menüüd kasutatakse ladumissüsteemi tarkvaraga integreeritud keele valikuks.
Valida võib järgmisi keeli/kirjeid: "German", "English", "French", "Italian", "Spanish", "Portuguese",
"Hungarian", "Czech", "Russian", "Simplified Chinese", "Traditional Chinese", "Korean" ja
"Japanese". 3
Æ Klõpsake soovitud keelele vastaval kirjel.
Kasutajaliidese tekstid kuvatakse valitud keeles.
3
3 Sissejuhatus ja põhimõisted Kasutusjuhend SIPLACE F5/F5 HM
3.3 Kasutajaliides - kuvad ja menüüd Tarkvara versioon SR.407.xx 01/2001 EE väljaanne
144
3.3.2.5 "Help" menüü
Menüü võimaldab juurdepääsu kõikidele vajalikele funktsioonidele abiinfo leidmiseks ning sealt
leiab jaama arvutit või tarkvara puudutava üldinformatsiooni. 3
Content Ctrl+F1 3
Selle kirje abil kutsutakse välja onlain-infosüsteem. 3
Help Alt+F1 3
Aktiveeritakse kuvatava vaatega seotud infosüsteem. 3
Use help 3
Selgitatakse abiinfosüstemi "Help" kasutamist. 3
Info ... 3
Kuvatakse hetekel installeeritud tarkvaraga (SC , MC, WPC, GEM-versioonid) seotud info koos
jaama arvuti üldinfoga. 3
MÄRKUS
Onlain abisüsteemi "Help" saab välja kutsuda ükskõik millisest kasutajaliidese kuvast
klahvikombinatsiooni CTRL+F1 kasutades.
Kuvatava vaatega seotud infosüsteemi väljakutsumiseks saab kasutada klahvikombinatsiooni
Alt+F1 ning juurdepääsu "Help"-süsteemi menüükirjetele, ikoonidele ja nuppudele saab
klahvikombinatsiooniga Shift+F1.
"Help" menüü üksikasjalik kirjeldus on toodud peatükis 9. 3
Æ Klõpsake "Help" menüüs soovitud kirjet või vajutage vastavat klahvikombinatsiooni.
3
