4 Ladumisega seotud funktsioonid Kasutusjuhend SIPLACE F5/F5 HM
4.1 Seadistusekraan Tarkvara versioon SR.407.xx 01/2001 EE väljaanne
148
Æ Klõpsake komponentide vöötkoodi kontrollimise nuppu Comp. verification with barcode ... .
Avaneb allnäidatud aken. Kuvatakse valitud rajale vastavad andmed nende õigsuse
kontrollimiseks.
4

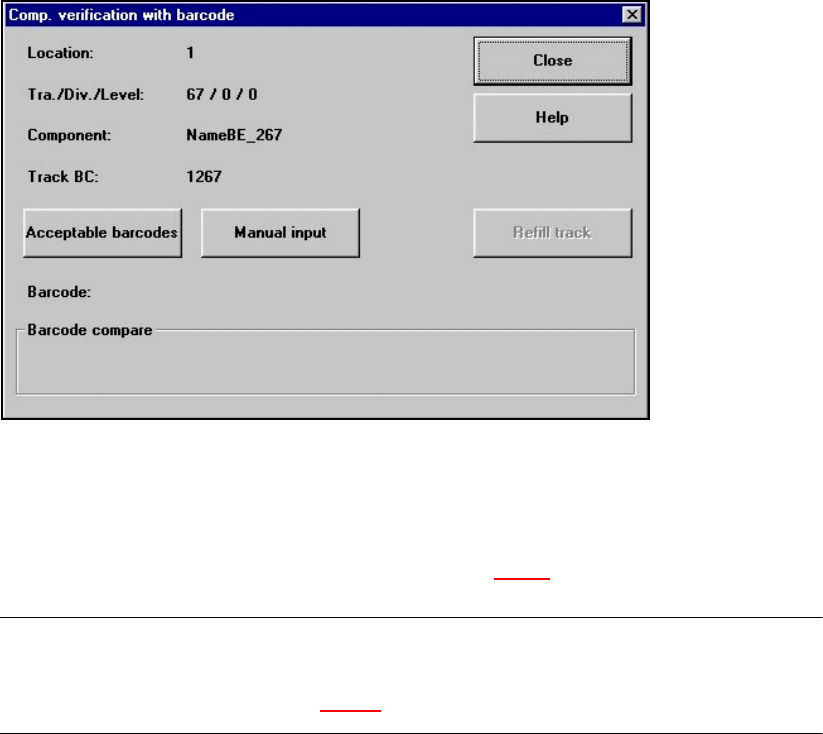

Joon. 4.1 - 2 Aken komponentide kontrollimiseks vöötkoodide järgi
4
Æ Lugege vöötkoodiriiderit kasutades vastavalt komponentide poolilt komponentide vöötkoodid.
Vöötkoodiriideri lugem kuvatakse "Barcode:" real (joon. 4.1 - 3
).
MÄRKUS
Kui komponentide vöötkoodide ei saa riideriga lugeda, siis sisestage need käsitsi.
Protseduuri on kirjeldatud jaotises 4.1.2.2. 4
Kasutusjuhend SIPLACE F5/F5 HM 4 Ladumisega seotud funktsioonid
Tarkvara versioon SR.407.xx 01/2001 EE väljaanne 4.1 Seadistusekraan
149

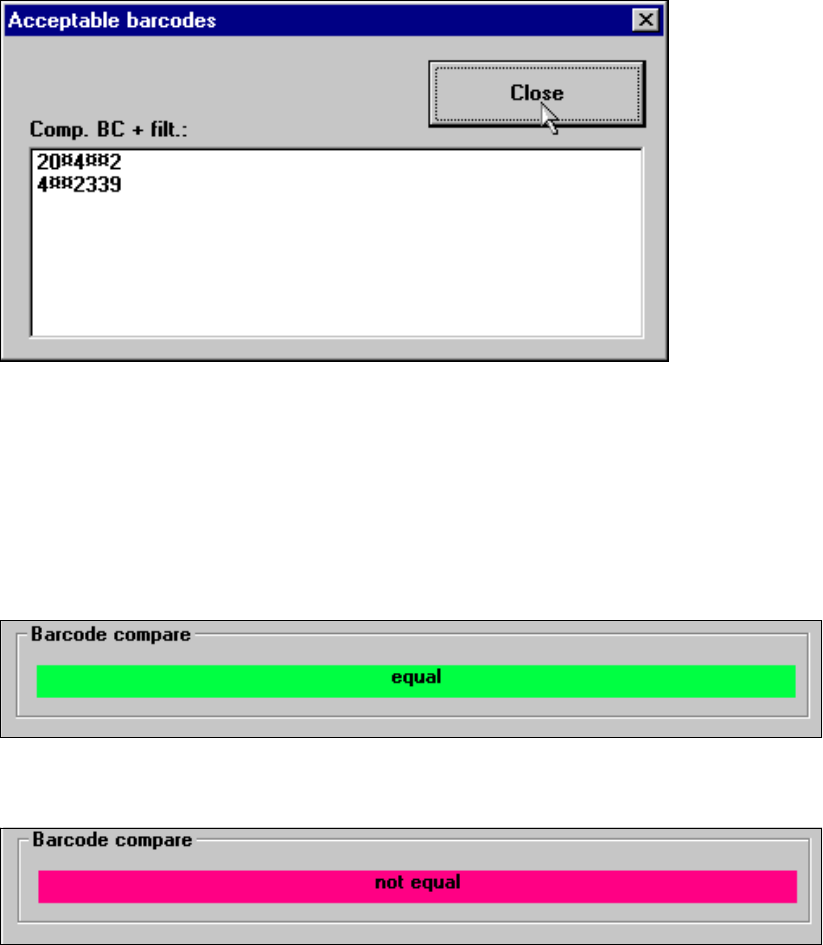

4.1.2.1 Acceptable Barcodes - aktsepteeritavad vöötkoodid
Selle funktsiooni abil kuvatakse komponentide jaoks teadaolevate vöötkoodide nimekiri
(maksimaalselt 6) valitud raja jaoks. 4
Æ Klõpsake Acceptable barcodes nupul
Avaneb alltoodud aken.
4
Æ Klõpsake Close nuppu. Valikuboks sulgub.
Vöötkoodiriideri lugemeid võrreldakse aktsepteeritavate (võimalike) vöötkoodidega.
Võrdlemisel ei kasutata filtri abil varjatud positsioone (märgitud sümboliga ¤).
Vöötkoodide võrdlemisel saadud tulemused kuvatakse väljal "Component verification with
barcode" (vt alltoodud näiteid).
Kokkulangevad vöötkoodid
4
Vöötkoodid, mis ei lange kokku
4
4 Ladumisega seotud funktsioonid Kasutusjuhend SIPLACE F5/F5 HM
4.1 Seadistusekraan Tarkvara versioon SR.407.xx 01/2001 EE väljaanne
150
4.1.2.2 Komponentide vöötkoodide käsitsi sisestamine
Æ Komponentide vöötkoodide käsitsi sisestamiseks klõpsake Manual input nuppu.
Avaneb järgmine sisestusboks:
Æ Sisestage sisestusväljale vöötkood ja sulgege sisestusboks OK klõpsamisega.
Käivitub vöötkoodi võrdlemine.
Vöötkoodide võrdlemisel saadud tulemused kuvatakse väljal "Component verification with
barcode" (vt jaotist 4.1.2.1
).
Æ Edasist protseduuri on kirjeldatud jaotises 4.1.2.1.
