4.3 Sööturid
Æ Klõpsake põhikuva tööriistariba ikoonil.
Kasutajaliides lülitub ühele allpoolkirjeldatud kuvale.
NOTE
Kui sööturite "Feeders" menüü kutsutakse välja esimest korda pärast jaama arvuti tarkvara
installeerimist, siis kuvatakse tühjade sööturite "Empty tracks" kuva (joon. 4.3 - 1). 4
4.3.1 "Empty Tracks" (tühjad rajad) kuva
Kui ladumispea ei suuda komponenti haarata pärast 3 katset, siis seda rada enam ei kasutata.
Rada lisatakse tühjade radade "Empty tracks" nimekirja.
Niipea, kui tühjade radade sööturid või Waffle-Pack alused laaditakse komponentidega, tuleb
seda ladumispeale juurdepääsuloa andmiseks kinnitada. Seda tehakse tühjade radade täidetust
näitava "Refill track" funktsiooni abil. Funktsiooni "Refill track" kasutamisel saab näidata tsooni
üksikute radade või kõigi radade täidetust. 4
MÄRKUS
Käsitsi täidetuse kinnitamine funktsiooniga "Refill track" radade jaoks, kus asuvad kindla
vöötkoodiga komponendid, on võimalik ainult siis , kui "Component verification with barcode"
suvand masina suvandite menüüs pole
aktiivne.
Kui "Component verification with barcode" funktsioon on aktiivne, siis kuvatakse tsoonide 1 kuni
4 vastavate nuppude asemel sellekohane märkus (joon. 4.3 - 2). 4
4
Æ Vajaduse korral klõpsake ikooni.
Kuvatakse "Empty tracks" kuva (joon. 4.3 - 1
).
4
4
4 Ladumisega seotud funktsioonid Kasutusjuhend SIPLACE F5/F5 HM
4.3 Sööturid Tarkvara versioon SR.407.xx 01/2001 EE väljaanne
160
4

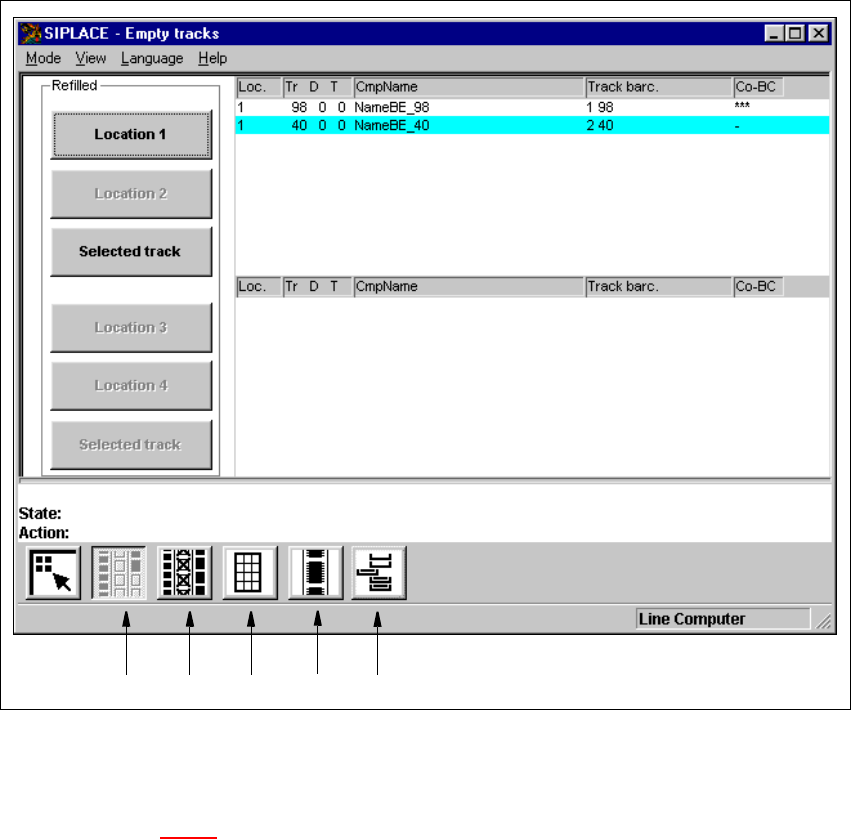

Joon. 4.3 - 1 Tühjade radade kuva
Selgitused joon. 4.3 - 1 juurde
(1) Tühjade radade "Empty tracks" kuva
(2) Komponentide vahelejätu "Omit components" kuva
(3) Radade "Trays" kuva
(4) Lineaarse sööturi "Linear feeder" kuva
(5) Waffle-Pack vahetusmehhanismi "Waffle pack changer" kuva
4
123
4
5
Kasutusjuhend SIPLACE F5/F5 HM 4 Ladumisega seotud funktsioonid
Tarkvara versioon SR.407.xx 01/2001 EE väljaanne 4.3 Sööturid
161
4

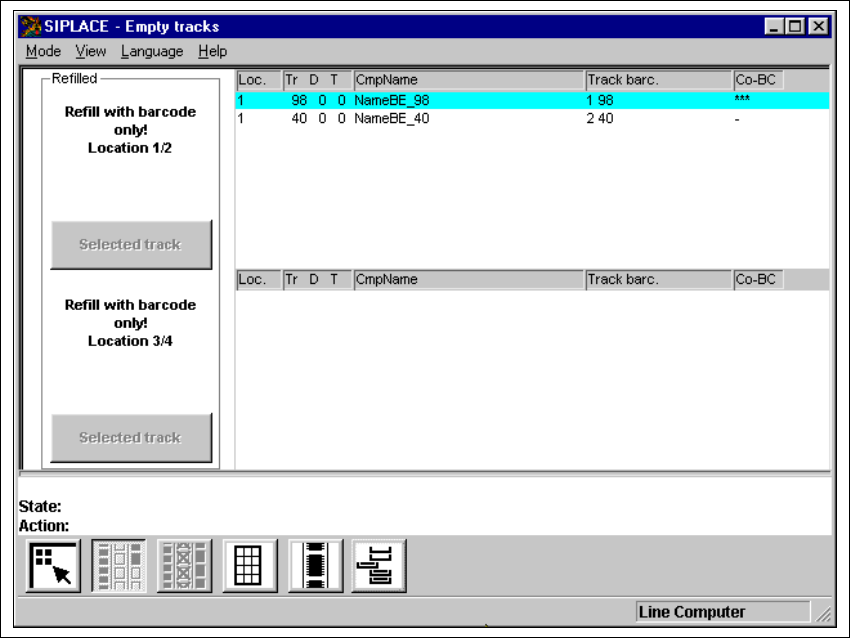

Joon. 4.3 - 2 "Empty tracks" kuva, kui "Component verification with barcode" suvand on aktiivne
4
4.3.1.1 Kirjete tähendus "Empty tracks" kuva tabelis
– Loc.
Tsooni number, mille rada on tühi.
– Tr D T
Selles veerus kuvatakse tühja raja ja sööturi sektsiooni number või Waffle-Pack
vahetusmehhanismi tühja aluse ja tasandi number vastava komponendi jaoks.
– CmpName
Vastava komponendi nimi.
– Track barc.
Siia veergu sisestatakse vastavale rajale omistatud raja vöötkood.
