4 Ladumisega seotud funktsioonid Kasutusjuhend SIPLACE F5/F5 HM 4.3 Sööturid Tarkvara versioon SR.407.xx 01/2001 EE väljaanne 168 4.3.4 "Linear Fe eder" ku va Lineaa rsete söötu rite täit misel kompone ntideg a…
Kasutusjuhend SIPLACE F5/F5 HM 4 Ladumisega seotud funktsioonid
Tarkvara versioon SR.407.xx 01/2001 EE väljaanne 4.3 Sööturid
167
4.3.3.1 Täidetuse määra uuendamine
Æ Klõpsake Update inventory levels nuppu.
Tabelis kuvatakse iga Waffle-Pack vahetusmehhanismi magasini täidetuse määr.
4.3.3.2 Uute täidetuse määrade sisestamine
Æ Pärast Waffle-Pack vahetusmehhanismi magasini täitmist komponentidega valige tabelis kirje
äsja täidetud magasini jaoks.
Valitud rida tõstetakse tabelis helesinise värviga esile.
Aktiveeritakse nupp "New inventory level...".
Æ Klõpsake New inventory level... nuppu.
Kuvatakse järgmine dialoogiboks:
4
Æ Sisestage tekstiboksi Waffle-Pack vahetusmehhanismi magasinis olev tegelik komponentide
arv ja kinnitage sisestust OK klõpsamisega.
Dialoogiboks sulgub ja valitud Waffle-Pack vahetusmehhanismi magasini täidetuse määra
väljal näidatakse uut numbrit.
4
4
4
4 Ladumisega seotud funktsioonid Kasutusjuhend SIPLACE F5/F5 HM
4.3 Sööturid Tarkvara versioon SR.407.xx 01/2001 EE väljaanne
168
4.3.4 "Linear Feeder" kuva
Lineaarsete sööturite täitmisel komponentidega peab operaator tühja raja täitmiseks valima
"Setup" kuvas õige komponendi (vt jaotis 4.1.1
). Pärast magasini paigaldamist tuleb magasinile
koos lineaarse sööturiga rakendada vibreerimist, mis tagab uute komponentide liikumise ette. 4
4
Æ Klõpsake ikoonil.

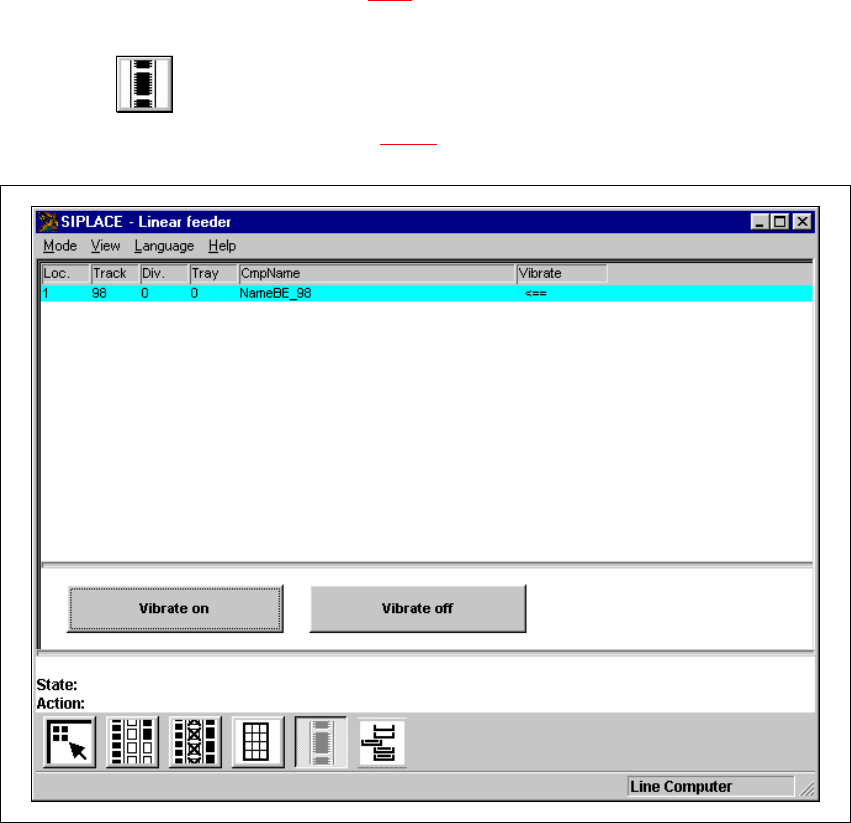

Kuvatakse "Linear feeder" vaade (joon. 4.3 - 5
).
4
Joon. 4.3 - 5 "Linear feeder" view
Kasutusjuhend SIPLACE F5/F5 HM 4 Ladumisega seotud funktsioonid
Tarkvara versioon SR.407.xx 01/2001 EE väljaanne 4.3 Sööturid
169
4.3.4.1 Kirjete tähendus "Linear Feeder" tabelis
– Loc.
Tsooni number
– Track
Raja number
– Div.
Sööturi sektsiooni number
– Tray
See veerg ei ole lineaarsete sööturite korral kasutatav.
– CmpName
Komponendi nimi.
– Vibrate
Kui selles veerus kuvatakse "<==" sümbol, siis tähendab see vastava raja lineaarse sööturi
vibreerimisfunktsiooni rakendumist.
4
4.3.4.2 Raja vibratsioon lineaarse sööturi korral
Æ Valige tabelis komponentidega äsja täidetud raja ja lineaarse sööturi kirje, mille vibratsiooni
soovite käivitada.
Valitud rida tõstetakse tabelis helesinise värviga esile."Vibrate" nupp muutub aktiivseks.
Æ Klõpsake Vibrate on nuppu.
Raja täitmiseks kasutatud komponendid liiguvad ette.
"Vibrate off" nupp muutub aktiivseks.
Æ Kui soovite vibratsiooni välja lülitada, klõpsake Vibrate off nuppu.
Vibratsioon seiskub.
MÄRKUS
Vibratsioon seiskub ka kasutajaliidese lülitamisel teisele kuvale. 4
