4.3.5.6 "Feed tray"
See funktsioon võimaldab määrata tasandi Waffle-Pack vahetusmehhanismi magasinide jaoks,
millega muudetakse magasinid ladumise jaoks kättesaadavaks. 4
MÄRKUS
Selle funktsiooni käivitamisel ei tohi Waffle-Pack vahetusmehhanism olla laadimisasendis. 4
Æ Klõpsake Feed tray nuppu.

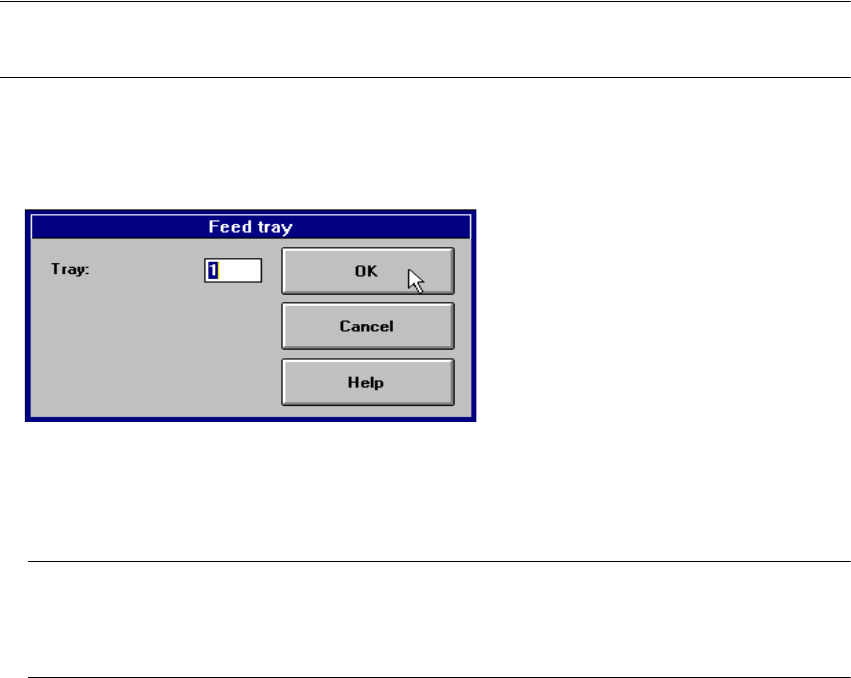

Avaneb järgmine sisestusboks:
4
Æ Sisestage kuvatavasse tekstiboksi soovitud tasandi number ning klõpsake kinnituseks OK.
Waffle-Pack vahetusmehhanism nihutab valitud tasandi magasini tööpeale haaramiseks
kättesaadavasse asukohta.
MÄRKUS
Kui Waffle-Pack vahetusmehhanismi magasin on juba haarmiseks ettenähtud asukohas, siis
esmalt liigub magasin ettenähtud tasandile. 4
Kasutusjuhend SIPLACE F5/F5 HM 5 Üksikfunktsioonid
Tarkvara versioon SR.407.xx 01/2001 EE väljaanne 5.1 Üldine teave
173
5 Üksikfunktsioonid
5.1 Üldine teave
Portaali funktsioone ja transpordifunktsioone nimetatakse üksikfunktsioonideks. Neid
kasutatakse masina seadistamiseks ja testimiseks ning üksikprotseduuride läbiviimiseks pärast
masina väljalülitumist vea tõttu.
Üksikfunktsioone võib kasutada erinevate moodulite juhtimiseks teatavatel ettenähtud viisidel.
HOIATUS
Üksikfunktsioone võib käivitada ainult vastavalt kvalifitseeritud ja koolitatud personal, sest
ebaõige tegevus võib vigastada pesonali ja/või kahjustada masinat.
5.2 Üksikfunktsioonid, portaal
MÄRKUS
X- või Y-telge tohib käitada ainult suletud kattega masina korral. Portaali funktsiooni käivitamiseks
tuleb vajutada käivitusnuppu.
Reeglina liigub portaal ainult aeglaselt. 5
5
Æ Klõpsake põhikuvas olles tööristariba ikooni (või valige View menüüst suvand
SF gantry 1).
Kasutajaliides lülitub revolverpea funktsioonide "Revolver head functions" kuvale (joon. 5.2 - 1
ja 5.2 - 2
).
5.2.1 "Revolver head functions" kuva
Revolverpea funktsioonide abil saab juhtida kõiki Collect&Place tööpeaga seotud funktsioone. 5
MÄRKUS
Revolverpea funktsioone saab kasutada avatud kattega masina korral. Selleks tuleb võtmelüliti
pöörata asendisse I. 5
5 Üksikfunktsioonid Kasutusjuhend SIPLACE F5/F5 HM
5.2 Üksikfunktsioonid, portaal Tarkvara versioon SR.407.xx 01/2001 EE väljaanne
174
5

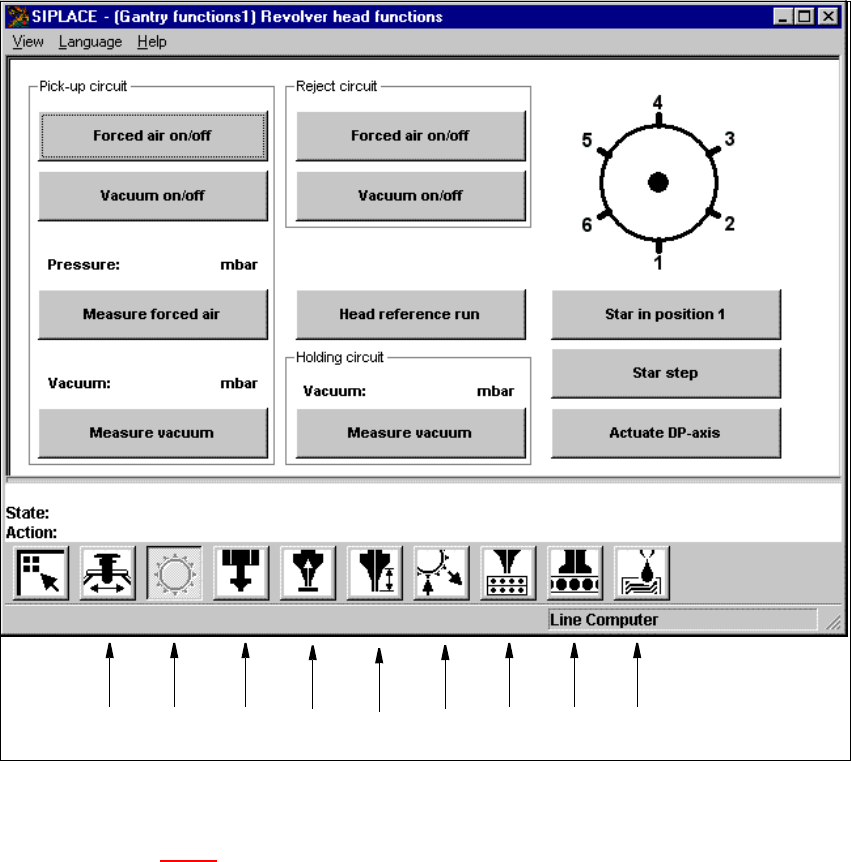

Joon. 5.2 - 1 Revolverpea funktsioonide kuva (6-imiotsakuga Collect&Place tööpea)
Selgitused joon. 5.2 - 1 juurde
(1) Portaali funktsioonid
(2) Revolverpea funktsioonid
(3) IC-tööpea funktsioonid
(4) Vaakumi test, Collect&Place tööpea
(5) Imiotsakute nihutamine, Collect&Place tööpea
(6) Imiotsakute konfigureerimine, Collect&Place tööpea
(7) Imiotsakute vahetusmehhanismi konfigureerimine, Collect&Place tööpea
(8) Imiotsakute vahetusmehhanismi konfigureerimine, Pick&Place tööpea
(9) Räbustipea funktsioonid
