Joon. 5.2 - 1 Revolverpea funktsioonide kuva (6-imiotsakuga Collect&Place tööpea)
Selgitused joon. 5.2 - 1 juurde
(1) Portaali funktsioonid
(2) Revolverpea funktsioonid
(3) IC-tööpea funktsioonid
(4) Vaakumi test, Collect&Place tööpea
(5) Imiotsakute nihutamine, Collect&Place tööpea
(6) Imiotsakute konfigureerimine, Collect&Place tööpea
(7) Imiotsakute vahetusmehhanismi konfigureerimine, Collect&Place tööpea
(8) Imiotsakute vahetusmehhanismi konfigureerimine, Pick&Place tööpea
(9) Räbustipea funktsioonid
12 34 56789
Kasutusjuhend SIPLACE F5/F5 HM 5 Üksikfunktsioonid
Tarkvara versioon SR.407.xx 01/2001 EE väljaanne 5.2 Üksikfunktsioonid, portaal
175
5

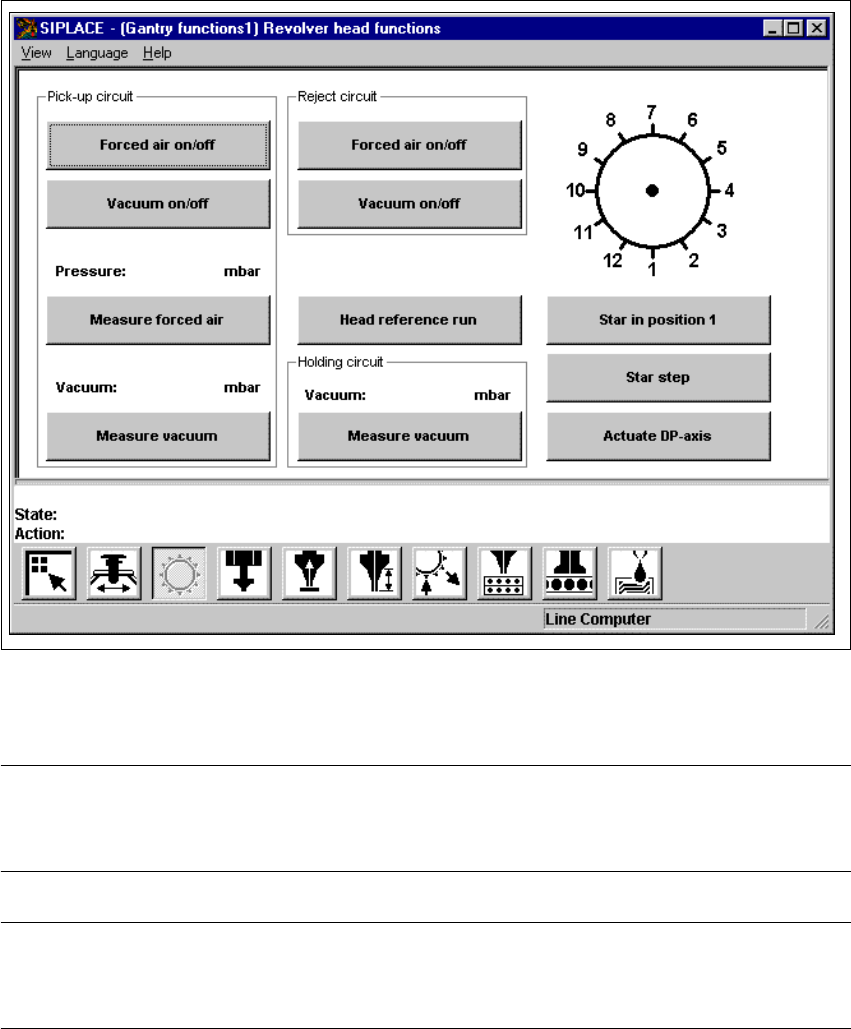

Joon. 5.2 - 2 Revolverpea funktsioonide kuva (12-imiotsakuga Collect&Place tööpea)
5
MÄRKUS
Kuna "Revolver head functions" kuvad on ühesugused 6- ja 12-imiotsakuga Collect&Place
tööpeade jaoks, siis kirjeldatakse neid koos. 5
MÄRKUS
Collect&Place tööpea segmentide asend antud momendil on näidatud nupu "Star in position 1"
kohal. 5
5 Üksikfunktsioonid Kasutusjuhend SIPLACE F5/F5 HM
5.2 Üksikfunktsioonid, portaal Tarkvara versioon SR.407.xx 01/2001 EE väljaanne
176
5.2.1.1 Funktsioonid
"Revolver head functions" kuvalt kättesaadvad funktsioonid on ette nähtud Collect&Place tööpea
testimiseks. Need on järgmised: 5
– vaakumi kontrollimine haaramisasendis;
– vaakumi kontrollimine paigaldusasendis;
– vaakumi kontrollimine hoidekontuuris;
– revolverpea funktsioonid.
Funktsioonid käivituvad vastava nupu klõpsamisel. 5
Väli "Pick-up circuit" - funktsioon "Forced air on/off " 5
Selle funktsiooni aktiveerimisel lülitatakse haaramisasendis oleva imiotsaku jaoks suruõhk sisse
või välja.
Æ Klõpsake "Pick-up circuit" väljal asuvat Forced air on/off nuppu.
Suruõhk lülitatakse sisse või välja.
Väli "Pick-up circuit" - funktsioon "Vacuum on/off " 5
Selle funktsiooni aktiveerimisel lülitatakse haaramisasendis oleva imiotsaku jaoks vaakum sisse
või välja.
Æ Klõpsake "Pick-up circuit" väljal asuvat Vacuum on/off nuppu.
Vaakum lülitatakse sisse või välja.
Väli "Pick-up circuit" - funktsioon "Measure forced air" 5
Selle funktsiooni aktiveerimisel mõõdetakse haaramisasendis olevale imiotsakule anatava
suruõhu rõhu väärtust.
Æ Lülitage suruõhk sisse (kasutades "Forced air on/off" funktsiooni "Pick-up circuit" väljal).
Æ Klõpsake "Pick-up circuit" väljal asuvat Measure forced air nuppu.
Mõõdetakse surõhu rõhk ning tulemus kuvatakse nupu kohal millibaarides [mbar].
MÄRKUS
Pärast mõõtmist kuvatav väärtus ei vasta imiotsaku tegeliku rõhu väärtusele.
Masina kalibreerimisel tuleb tegelikud väärtused määrata manomeetri abil (vt hooldusjuhendist
vastavaid reguleerimisjuhiseid). 5
Väli "Pick-up circuit" - funktsioon "Measure vacuum" 5
Selle funktsiooni aktiveerimisel mõõdetakse haaramisasendis olevas imiotsakus tekitatud
vaakumi väärtust.
Æ Lülitage vaakum sisse (kasutades " Vacuum on/off" funktsiooni "Pick-up circuit" väljal).
Æ Klõpsake "Pick-up circuit" väljal asuvat Measure nuppu.
Mõõdetakse vaakumi väärtus ning tulemus kuvatakse nupu kohal millibaarides [mbar].
