Funktsioon "Actuate DP-axis" 5
Selle funktsiooni aktiveerimisel pööratakse DP-telge 90
0
võrra.
Æ Klõpsake Actuate DP-axis nuppu.
D-teljel asuv imiotsak pöördub 90
0
võrra.
5.2.2 "IC-head functions" kuva
IC-tööpea funktsioonide abil saab juhtida kõiki Pick&Place tööpeaga seotud funktsioone. 5
MÄRKUS
IC-tööpea funktsioone on võimalik kasutada avatud kattega masina korral. Selleks tuleb
võtmelüliti pöörata asendisse I. 5
Æ Olles portaali üksikfunktsioonide kuvas, klõpsake sümbolile .
Kasutajaliides lülitub "IC-head functions" kuvale (joon. 5.2 - 3
).
5

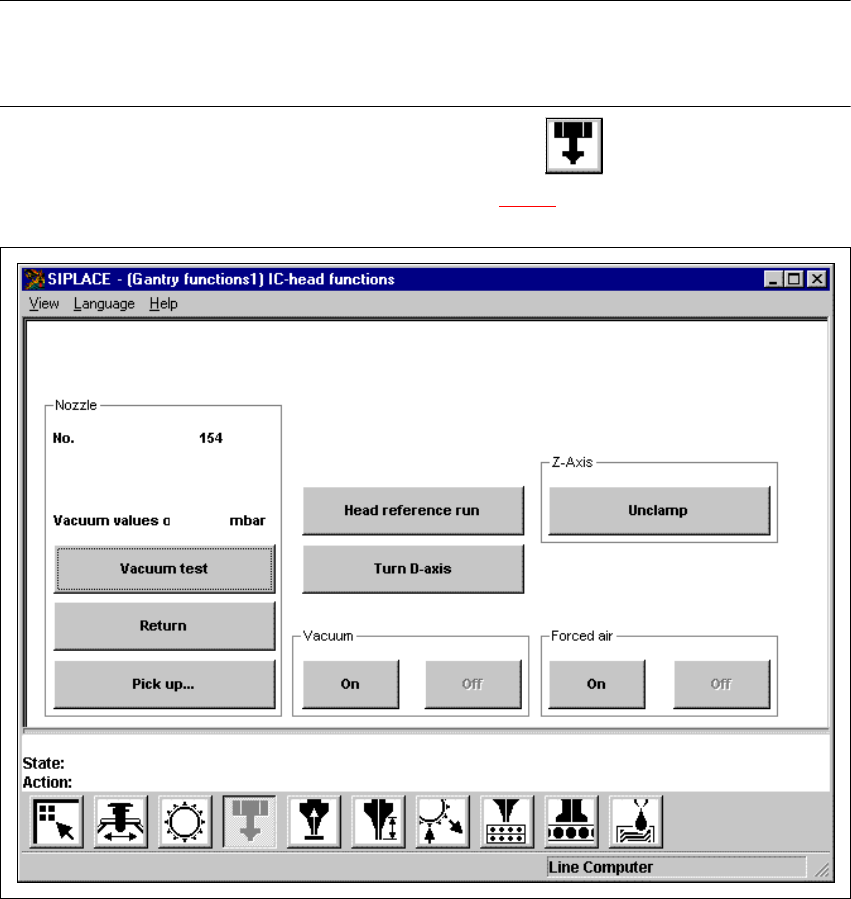

Joon. 5.2 - 3 IC-tööpea funktsioonide kuva
Kasutusjuhend SIPLACE F5/F5 HM 5 Üksikfunktsioonid
Tarkvara versioon SR.407.xx 01/2001 EE väljaanne 5.2 Üksikfunktsioonid, portaal
179
5.2.2.1 Funktsioonid
"IC-head functions" kuvalt kättesaadvad funktsioonid on ette nähtud Collect&Place tööpea
testimiseks. Need on järgmised: 5
– vaakumi mõõtmine;
– imiotsaku tagastamine;
– imiotsaku haaramine;
– IC-tööpea funktsioonid.
Funktsioonid käivituvad vastava nupu klõpsamisel. 5
Vaakumi/nihke mõõtmine 5
Selle funktsiooni aktiveerimisel viiakse läbi vaakumi mõõtmine ning mõõdetakse momendil IC-
tööpeas asuva imiotsaku nihet. 5
Æ Klõpsake Vacuum test nuppu.
Kontrollitakse momendil tööpeas asuva imiotsaku vaakumit ja imiotsaku kõrgust.
Kontrollimise tulemused kuvatakse ekraanil.
"Return" 5
Selle funktsiooni kasutamisel tagastatakse momendil IC-tööpeas asuv imiotsak imiotsakute
vahetusmehhanismi. Kuvatakse momendil kasutusel olevate imiotsakute arv. 5
Æ Klõpsake Return nuppu.
Imiotsak tagastatakse otsakute vahetusmehhanismi.
"Pick up..." 5
Selle funktsiooni abil haaratakse imiotsakute vahetusmehhanismist teatav imiotsak. 5
Æ Klõpsake Pick up... nuppu.

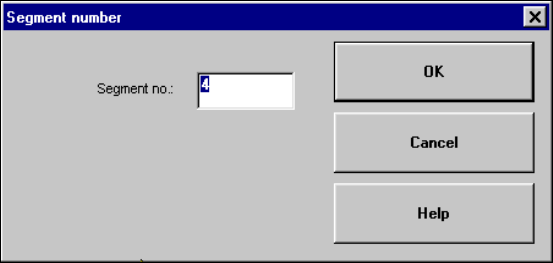

Kuvatakse allpool näidatud dialoogiboks.
5
5 Üksikfunktsioonid Kasutusjuhend SIPLACE F5/F5 HM
5.2 Üksikfunktsioonid, portaal Tarkvara versioon SR.407.xx 01/2001 EE väljaanne
180
Æ Sisestage kuvatavasse tekstiboksi soovitud imiotsaku number ning klõpsake kinnituseks OK.
Imiotsakute vahetusmehhanismist haaratakse soovitud imiotsak.
MÄRKUS
Kui IC-tööpeas on erinev imiotsak juba olemas, siis tagastatakse see automaatselt imiotsakute
vahetusmehhanismi. 5
Funktsioon "Head reference run" 5
See funktsiooni käivitab Z- ja D-telgede kontroll-liikumise, st mõlema teljed liiguvad oma
nullpunktidesse. 5
Æ Klõpsake Head reference run nuppu.
Kõik teljed teostavad kontroll-liikumise.
Funktsioon "Turn D-axis" 5
Seda funktsiooni kasutatakse D-telje pööramiseks. 5
Æ Klõpsake Turn D-axis nuppu.
D-telge pööratakse 90
0
võrra.
Funktsioon "Unclamp" 5
Seda funktsiooni kasutatakse Z-telje kinnitusest vabastamiseks. Z-telje vabastamisel kinnitusest
blokeeritakse kõigi teiste funktsioonide kasutamine. 5
Æ Klõpsake Unclamp nuppu.
Z-telg vabastatakse kinnitusest ning avaneb antud olukorda näitav dialoogiboks.
Æ Pärast Z-telje uuesti kinnitamist klõpsake dialoogiboksis asuvat OK nuppu.
Teostatakse kinnitamine ning dialoogiboks suletakse. Kõik funktsioonid on uuesti
kättesaadavad.
Funktsioonid "On"/"Off" (väljal "Vacuum") 5
Selle funktsiooni abil kontrollitakse imiotsaku vaakumit, seda sisse ja välja lülitades. 5
Æ Klõpsake "Vacuum" väljal asuvat On või Off nuppu.
Vaakum lülitatakse sisse või välja.
Funktsioon "On"/"Off" (väljal "Forced air") 5
Selle funktsiooni abil kontrollitakse imiotsakule antavat suruõhku, seda sisse ja välja lülitades. 5
Æ Klõpsake "Forced air" väljal asuvat On või Off nuppu.
Suruõhk lülitatakse sisse või välja.
