5 Üksikfunktsioonid Kasutusjuhend SIPLACE F5/F5 H M 5.2 Üksikfunktsioonid, portaal Tarkvara v ersioon SR.407.xx 01/2001 EE väljaanne 180 Æ Sise stage kuv atavas se teks tiboksi soovitud imiotsak u number ning klõp sake k…
Kasutusjuhend SIPLACE F5/F5 HM 5 Üksikfunktsioonid
Tarkvara versioon SR.407.xx 01/2001 EE väljaanne 5.2 Üksikfunktsioonid, portaal
179
5.2.2.1 Funktsioonid
"IC-head functions" kuvalt kättesaadvad funktsioonid on ette nähtud Collect&Place tööpea
testimiseks. Need on järgmised: 5
– vaakumi mõõtmine;
– imiotsaku tagastamine;
– imiotsaku haaramine;
– IC-tööpea funktsioonid.
Funktsioonid käivituvad vastava nupu klõpsamisel. 5
Vaakumi/nihke mõõtmine 5
Selle funktsiooni aktiveerimisel viiakse läbi vaakumi mõõtmine ning mõõdetakse momendil IC-
tööpeas asuva imiotsaku nihet. 5
Æ Klõpsake Vacuum test nuppu.
Kontrollitakse momendil tööpeas asuva imiotsaku vaakumit ja imiotsaku kõrgust.
Kontrollimise tulemused kuvatakse ekraanil.
"Return" 5
Selle funktsiooni kasutamisel tagastatakse momendil IC-tööpeas asuv imiotsak imiotsakute
vahetusmehhanismi. Kuvatakse momendil kasutusel olevate imiotsakute arv. 5
Æ Klõpsake Return nuppu.
Imiotsak tagastatakse otsakute vahetusmehhanismi.
"Pick up..." 5
Selle funktsiooni abil haaratakse imiotsakute vahetusmehhanismist teatav imiotsak. 5
Æ Klõpsake Pick up... nuppu.
Kuvatakse allpool näidatud dialoogiboks.
5
5 Üksikfunktsioonid Kasutusjuhend SIPLACE F5/F5 HM
5.2 Üksikfunktsioonid, portaal Tarkvara versioon SR.407.xx 01/2001 EE väljaanne
180
Æ Sisestage kuvatavasse tekstiboksi soovitud imiotsaku number ning klõpsake kinnituseks OK.
Imiotsakute vahetusmehhanismist haaratakse soovitud imiotsak.
MÄRKUS
Kui IC-tööpeas on erinev imiotsak juba olemas, siis tagastatakse see automaatselt imiotsakute
vahetusmehhanismi. 5
Funktsioon "Head reference run" 5
See funktsiooni käivitab Z- ja D-telgede kontroll-liikumise, st mõlema teljed liiguvad oma
nullpunktidesse. 5
Æ Klõpsake Head reference run nuppu.
Kõik teljed teostavad kontroll-liikumise.
Funktsioon "Turn D-axis" 5
Seda funktsiooni kasutatakse D-telje pööramiseks. 5
Æ Klõpsake Turn D-axis nuppu.
D-telge pööratakse 90
0
võrra.
Funktsioon "Unclamp" 5
Seda funktsiooni kasutatakse Z-telje kinnitusest vabastamiseks. Z-telje vabastamisel kinnitusest
blokeeritakse kõigi teiste funktsioonide kasutamine. 5
Æ Klõpsake Unclamp nuppu.
Z-telg vabastatakse kinnitusest ning avaneb antud olukorda näitav dialoogiboks.
Æ Pärast Z-telje uuesti kinnitamist klõpsake dialoogiboksis asuvat OK nuppu.
Teostatakse kinnitamine ning dialoogiboks suletakse. Kõik funktsioonid on uuesti
kättesaadavad.
Funktsioonid "On"/"Off" (väljal "Vacuum") 5
Selle funktsiooni abil kontrollitakse imiotsaku vaakumit, seda sisse ja välja lülitades. 5
Æ Klõpsake "Vacuum" väljal asuvat On või Off nuppu.
Vaakum lülitatakse sisse või välja.
Funktsioon "On"/"Off" (väljal "Forced air") 5
Selle funktsiooni abil kontrollitakse imiotsakule antavat suruõhku, seda sisse ja välja lülitades. 5
Æ Klõpsake "Forced air" väljal asuvat On või Off nuppu.
Suruõhk lülitatakse sisse või välja.
5
Kasutusjuhend SIPLACE F5/F5 HM 5 Üksikfunktsioonid
Tarkvara versioon SR.407.xx 01/2001 EE väljaanne 5.2 Üksikfunktsioonid, portaal
181

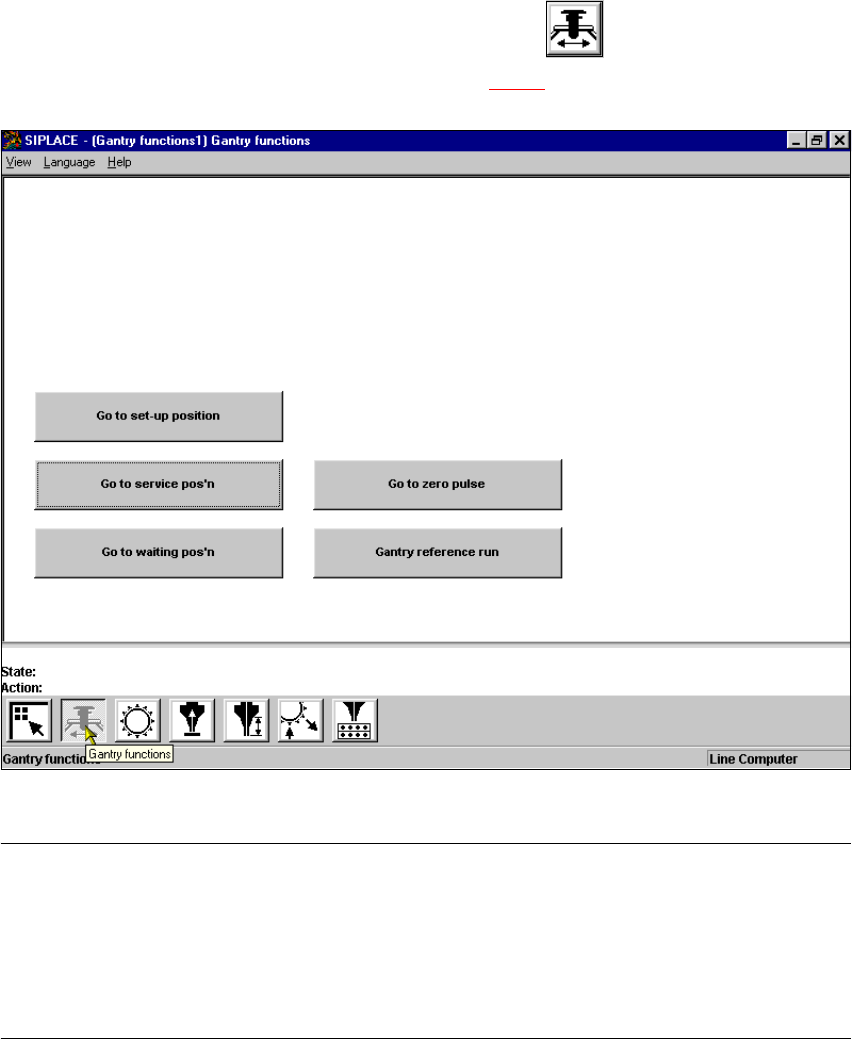

5.2.3 "Gantry functions" (portaali funktsioonid) kuva
Æ Olles portaali üksikfunktsioonide kuvas, klõpsake sümbolile .
Kasutajaliides lülitub "Gantry functions" kuvale (joon. 5.2 - 4
).
5
Joon. 5.2 - 4 Portaali funktsioonide kuva
MÄRKUS
Kõik põhitelgede (X ja Y) liikumisfunktsioonid tuleb käivitada käivitusnupu abil.
Ekraani olekuväljal kuvatakse käivitusnupu vajutamist nõudev sõnum "Please press the start
button".
Kui masina katted pole suletud, siis nõutakse katete sulgemist sõnumi "Close cover"
kuvamisega. 5
