5 Üksikfunktsioonid Kasutusjuhend SIPLACE F5/F5 HM
5.2 Üksikfunktsioonid, portaal Tarkvara versioon SR.407.xx 01/2001 EE väljaanne
186
5.2.5 "Nozzle offset" kuva
5
Æ Olles portaali üksikfunktsioonide kuvas, klõpsake sümbolile .
Kasutajaliides lülitub imiotsaku kõrguse "Nozzle offset" kuvale (joon. 5.2 - 7
ja 5.2 - 8).
5

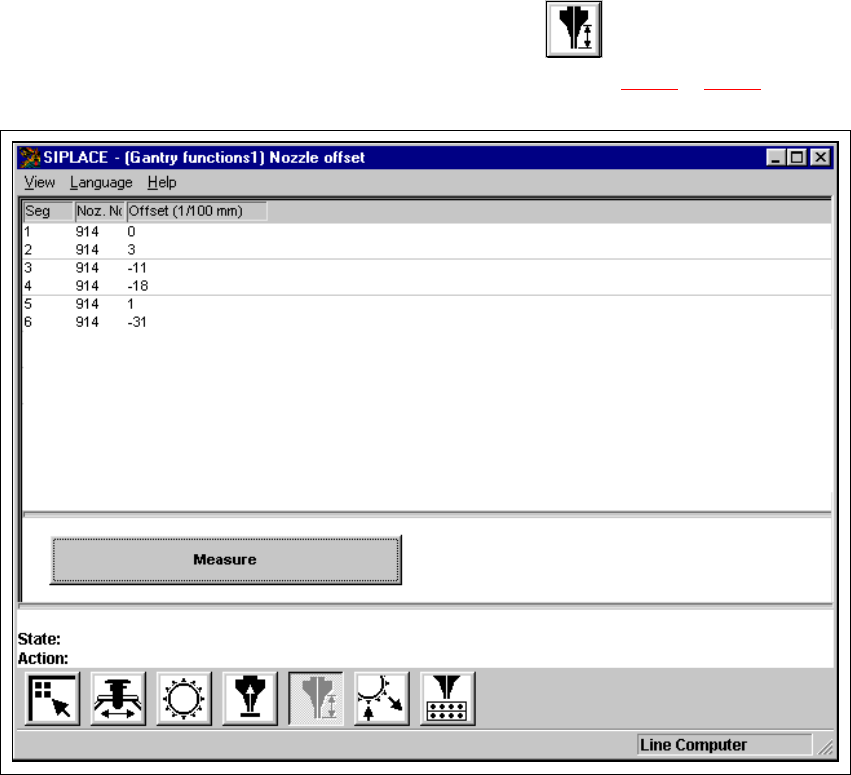

Joon. 5.2 - 7 Imiotsaku kõrguse kuva (6-imiotsakuga Collect&Place tööpea)
Kasutusjuhend SIPLACE F5/F5 HM 5 Üksikfunktsioonid
Tarkvara versioon SR.407.xx 01/2001 EE väljaanne 5.2 Üksikfunktsioonid, portaal
187
5
Joon. 5.2 - 8 Imiotsaku kõrguse kuva (12-imiotsakuga Collect&Place tööpea)
MÄRKUS
Kuna " Nozzle offset" kuvad on ühesugused 6- ja 12-imiotsakuga Collect&Place tööpeade jaoks,
siis kirjeldatakse neid koos. 5
5 Üksikfunktsioonid Kasutusjuhend SIPLACE F5/F5 HM
5.2 Üksikfunktsioonid, portaal Tarkvara versioon SR.407.xx 01/2001 EE väljaanne
188
5.2.5.1 Funktsioonid
"Nozzle offset" kuval on kättesaadav ainult mõõtmise "Measure" nupp. Nuppu kasutatakse kõigi
imiotsikute kõrguse kontrollimiseks.
Funktsioon "Measure" 5
Selle funktsiooni aktiveerimisel liigub ladumispea pärast portaali vaakumi kontrollimist ettenähtud
kohta trükiplaatide konveieri kohal. Z-telge lastakse niikaua allapoole, kuni imiotsak puutub vastu
konveierit; protseduuri korratakse iga imiotsaku jaoks. Sellisel viisil saab mõõta iga imiotsaku
kõrgust.
Seejärel pöördub portaal tagasi lähteasendisse. 5
Æ Klõpsake Measure nuppu.
Selle tegevusega käivitatakse otsaku kõrguse mõõtmine.
Leitud väärtused kuvatakse iga imiotsaku jaoks veerus "Offset (1/100 mm)". Otsakute
kõrguste väärtusi saab kasutada näiteks otsuse tegemisel, kas mingis segmendis asuv
imiotsak pole murdunud.
