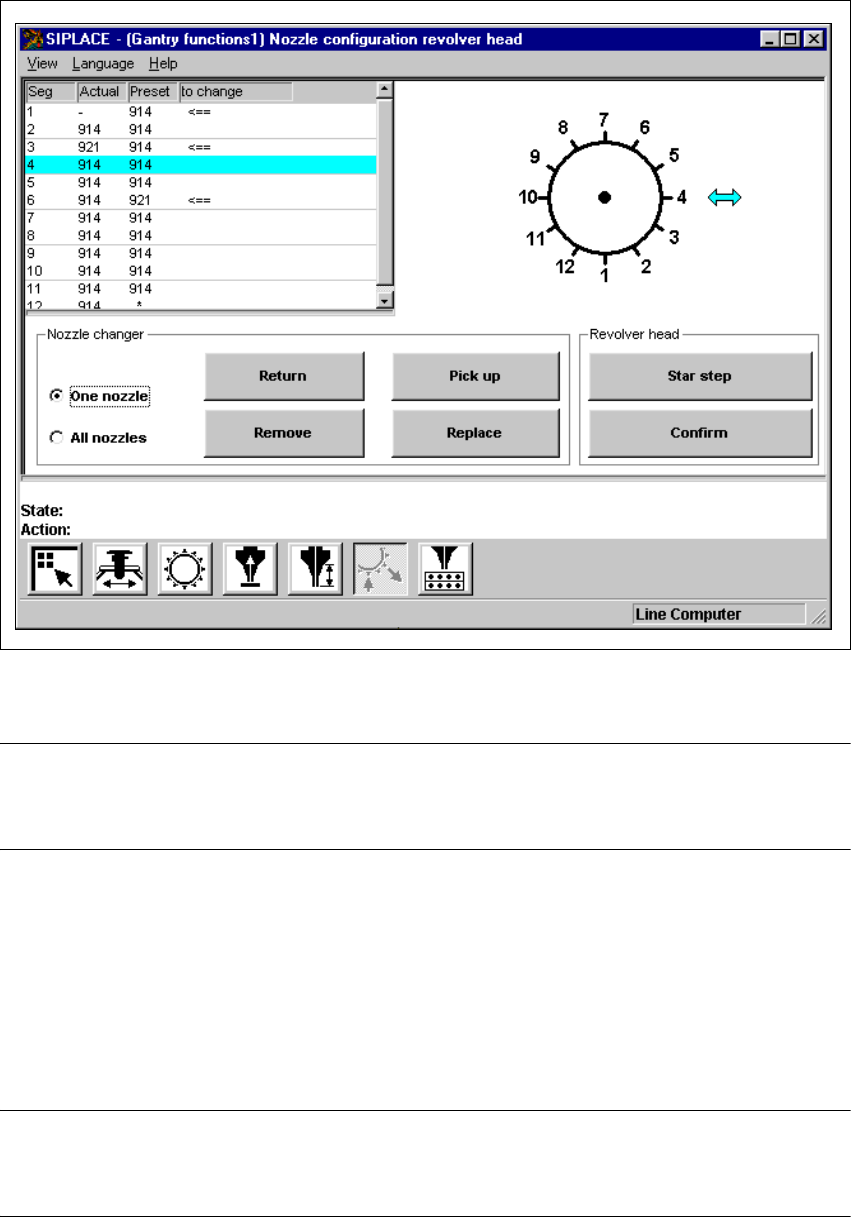

Joon. 5.2 - 10 Revolverpea imiotsakute konfigureerimise kuva (12-imiotsakuga
Collect&Place tööpea)
MÄRKUS
Kuna imiotsakute konfigureerimise kuvad on ühesugused 6- ja 12-imiotsakuga Collect&Place
tööpeade jaoks, siis kirjeldatakse neid koos. 5
5
5.2.6.1 Funktsioonid
"Nozzle configuration revolver head" kuva võimaldab kasutada funktsioone, mille abil saab muuta
imiotsakute konfiguratsiooni ning kinnitada tehtud muudatused. Soovitud funktsioon käivitub
vastava nupu klõpsamisel. 5
MÄRKUS
Funktsioone "Return", "Pick up", "Remove" ja "Replace" saab kasutada ainult paigaldatud ja
installeeritud imiotsakute vahetusmehhanismi korral.
Kasutusjuhend SIPLACE F5/F5 HM 5 Üksikfunktsioonid
Tarkvara versioon SR.407.xx 01/2001 EE väljaanne 5.2 Üksikfunktsioonid, portaal
191
Seaded: 5
5
Üks imiotsak
Ühe imiotsaku raadionupu "One nozzle" aktiveerimisel saab funktsioone "Return", "Pick up",
"Remove" ja "Replace" kasutada ainult valitud imiotsaku jaoks. Ükskõik millise nimetatud
funktsiooni käivitamisel kuvatakse dialoogiboks. Dialoogiboksi tuleb sisestada soovitud imiotsaku
segmendi number.
Vaikimisi sisaldab dialoogiboks segmendi numbrit, mis asub hetkel vahetusasendis (märgitud
noolega, vt joon. 5.2 - 9
). 5
Æ Aktiveerige One nozzle raadionupp.
Æ Klõpsake soovitud funktsiooni nuppu.
Kuvatakse allpool näidatud dialoogiboks.
5
Æ Sisestage sisestusväljale soovitud sgemendi number ja kinnitage tegevust OK klõpsamisega.
Seejärel rakendatakse valitud imiotsakule ühte neljast eespool nimetatud funktsioonist.
5
Kõik imiotsakud
Kõigi imiotsakute raadionupu "All nozzle" aktiveerimisel rakendatakse funktsioone "Return", "Pick
up" ja "Remove" kõigi Collect&Place tööpeas asuvatele imiotsakutele. 5
Æ Aktiveerige All nozzles raadionupp.
Æ Klõpsake soovitud funktsiooni nuppu.
Funktsiooni rakendatakse kõigi Collect&Place tööpea imiotsakutele.
5 Üksikfunktsioonid Kasutusjuhend SIPLACE F5/F5 HM
5.2 Üksikfunktsioonid, portaal Tarkvara versioon SR.407.xx 01/2001 EE väljaanne
192
Funktsioon "Return" 5
Selle funktsiooni aktiveerimisel tagastatakse imiotsakud imiotsakute vahetusmehhanismi
õigetesse magasinidesse (või magasini tagastatakse valitud segmendi imiotsak).
Æ Klõpsake Return nuppu.
Kui kõikide imiotsakute raadionupp "All nozzles" on aktiveeritud, siis teostatakse funktsioon
koheselt.
"One nozzle" raadionupu aktiveerimisel avaneb dialoogiboks, kuhu tuleb sisestada soovitud
segmendi number (vt lk 191
).
Funktsioon "Remove" 5
Selle funktsiooni aktiveerimisel viiakse kõik imiotsakud või määratud segmendi imiotsak
praagikarpi.
Æ Klõpsake Remove nuppu.
Kui kõikide imiotsakute raadionupp "All nozzles" on aktiveeritud, siis teostatakse funktsioon
koheselt.
"One nozzle" raadionupu aktiveerimisel avaneb dialoogiboks, kuhu tuleb sisestada soovitud
segmendi number (vt lk 191
).
Funktsioon "Pick up" 5
Selle funktsiooni aktiveerimisel haaratakse jooksvaks kasutamiseks vajalikud imiotsakud
vastavatest magasinidest (või haaratakse määratud segmendist).
Æ Klõpsake Pick up nuppu.
Kui kõigi imiotsakute raadionupp "All nozzles" on aktiveeritud, siis käivitub funktsioon koheselt.
"One nozzle" raadionupu aktiveerimisel avaneb dialoogiboks, kuhu tuleb sisestada soovitud
segmendi number (vt lk 191
).
Funktsioon "Replace" 5
Seda funktsiooni kasutatakse määratud segmendi imiotsaku vahetamiseks sama tüüpi otsaku
vastu.
Æ Klõpsake Replace nuppu.
Avaneb dialoogiboks, kuhu tuleb sisestada segmendi number.
(Protseduuri ülejäänud osa on kirjeldatud lk 191
).
Funktsioon "RV head indexing" 5
Seda funktsiooni kasutatakse Collect&Place tööpea sammhaaval nihutamiseks.
Æ Klõpsake RV head indexing nuppu.
Collect&Place tööpea pöördub ühe segmendi võrra.
Segmentide jooksvad asukohad kuvatakse graafiliselt.
