Kasutusjuhend SIPLACE F5/F5 HM 5 Üksikfunktsioonid
Tarkvara versioon SR.407.xx 01/2001 EE väljaanne 5.3 Üksikfunktsioonid, konveierid
211

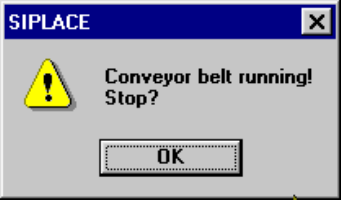

Æ Klõpsake On nuppu. Kuvatakse järgmine dialoogiboks:
5
Konveier liigub seatud kiirusel.
Kõik funktsioonid on blokeeritud. 5
Æ Toimingu seiskamiseks klõpsake selles dialoogiboksis OK nuppu.
Kõik konveierid seiskuvad ning dialoogiboks suletakse.
Kõik funktsioonid muutuvad uuesti kättesaadavad.
5
5 Üksikfunktsioonid Kasutusjuhend SIPLACE F5/F5 HM
5.3 Üksikfunktsioonid, konveierid Tarkvara versioon SR.407.xx 01/2001 EE väljaanne
212
5.3.2 "PCB conveyor width" kuva
5
Æ Klõpsake "Transport functions" kuvas viibides sümbolil.
Kasutajaliides lülitub "Transport functions" kuvale (joon. 5.3 - 2
).
5

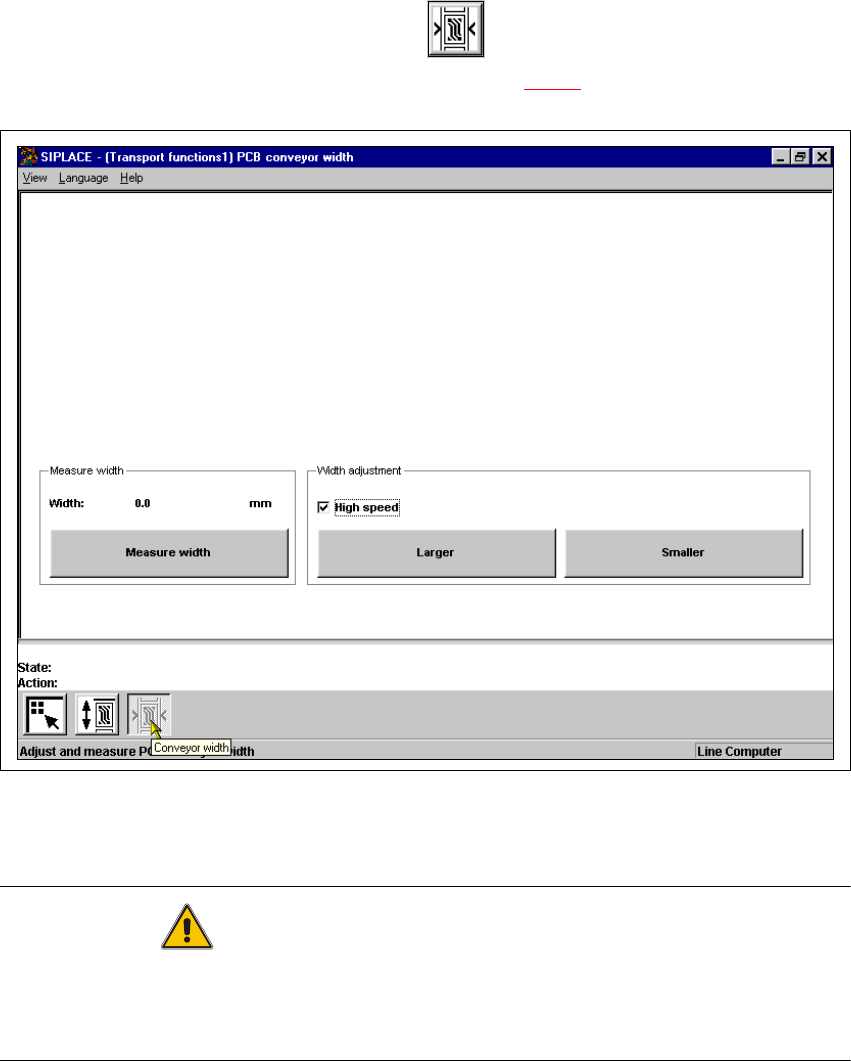

Joon. 5.3 - 2 Trükiplaatide konveieri laiuse kuva
5
ETTEVAATUST
Enne konveieri laiuse reguleerimise alustamist veenduge, et masina konveieritel poleks
trükiplaate ega muid objekte. Trükiplaatide olemasolu konveieril võib kahjustada nii masinat kui
ka trükiplaate.
5
Kasutusjuhend SIPLACE F5/F5 HM 5 Üksikfunktsioonid
Tarkvara versioon SR.407.xx 01/2001 EE väljaanne 5.3 Üksikfunktsioonid, konveierid
213
5.3.2.1 Üldine teave
"PCB conveyor width" kuvalt on kättesaadavad kõik konveieri laiuse reguleerimiseks vajalikud
funktsioonid.
Konveieri laiuse reguleerimine võib osutuda vajalikuks näiteks hooldustööde tegemisel või uute
mõõtudega trükiplaatide ladumise alustamisel. 5
Konveieri laiust võib reguleerida sobivaks trükiplaatide laiusele.
Laiuse muutmist teostatakse sammhaaval nuppude "Larger" (suurem) ja "Smaller" (väiksem) abil
(vt jaotis 5.3.2.2
).
Laiust võib muuta suurt sammu kasutades (sammu suurus = 1 mm) või väikse sammuga (sammu
suurus = 0,1 mm). Selleks tuleb aktiveerida või deaktiveerida suure kiiruse "High speed" kontrollruut
"Width adjustment" väljal (vt jaotis 5.3.2.2
). 5
5
5.3.2.2 Funktsioonid
Funktsioon "Measure width" 5
Seda funktsiooni abil mõõdetakse konveieri laiust antud momendil. Tulemused kuvatakse ja
salvestatakse.
Æ Klõpsake Measure width nuppu.
Mõõdetud laius kuvatakse nupu kohal asuval väljal.
5
Funktsioon "Incremental adjustment"
Æ Konveieri laiuse reguleerimiseks suurt sammu kasutades aktiveerige "High speed"
kontrollboks.
Konveieri laiuse reguleerimiseks väikest sammu kasutades deaktiveerige kontrollboks.
5
Funktsioon "Conveyor width adjustment"
Funktsioon "Larger" 5
Æ Konveieri laiuse suurendamiseks klõpsake Larger nuppu.
Iga kord, kui klõpsate nuppu, suureneb konveieri laius valitud suurusega sammu võrra
(valik tehakse "High speed" kontrollruudu abil).
Funktsioon "Smaller" 5
Æ Konveieri laiuse vähendamiseks klõpsake Smaller nuppu.
Iga kord, kui klõpsate nuppu, väheneb konveieri laius valitud suurusega sammu võrra
(valik tehakse "High speed" kontrollruudu abil).
