Kasutusjuhend SIPLACE F5/F5 HM 7 Mida teha, kui …
Tarkvara versioon SR.407.xx 01/2001 EE väljaanne 7.1 SIPLACE liini sisselülitamine
219
7.1.3 Jaama sisselülitamine / jaamaarvuti programmi kasutajaliidese käivitamine
TÄHELEPANU
Lülitage jaam sisse alles pärast töölaua kuvamist liiniarvuti monitoril. Vastasel juhul on võimalik
kommunikatsiooniprobleemide tekkimine. 7
Æ Lülitage jaam pealülitist sisse ning kontrollige pärast jaama sisselülitamist manomeetritelt
töörõhkude õigsust.
Teostatakse jaamaarvuti tarkvara üleslaadimine. Pärast liiniarvuti ühendamist ning
kommunikatsioonivigade puudumist kuvatakse jaamaarvuti monitoril ligikaudu 2 minuti
möödudes "Operator" kasutajaklassi põhikuva (joon. 7.1 - 1
).
7

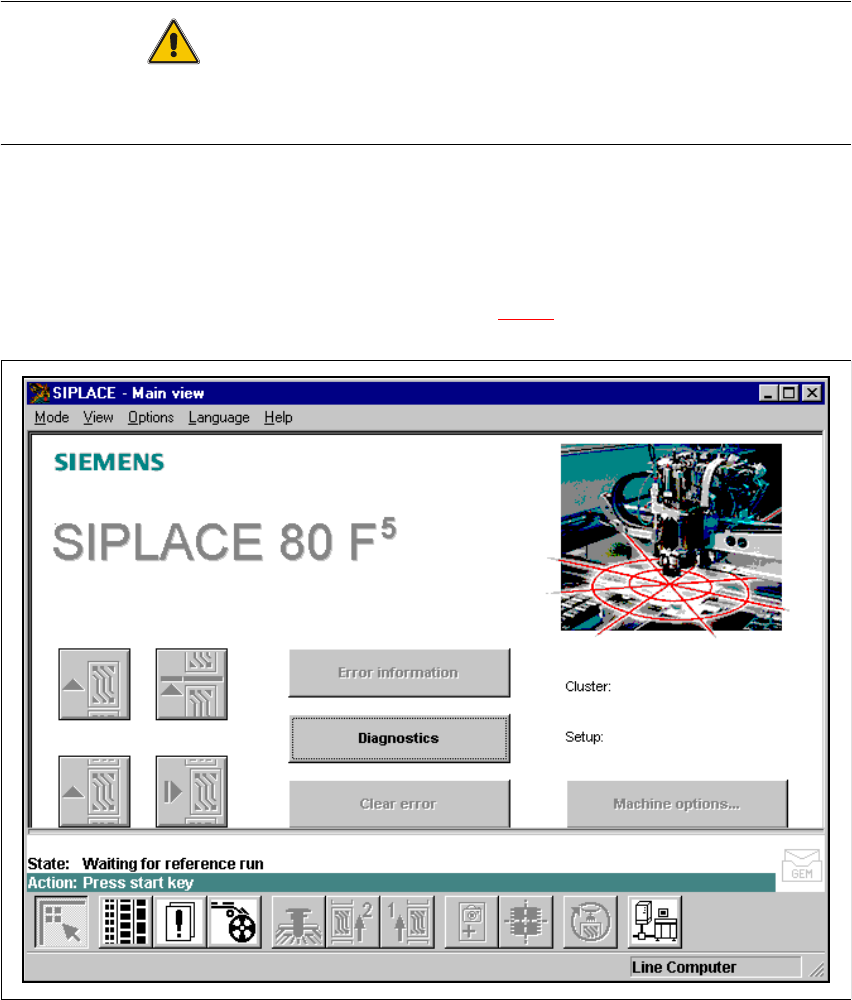

Joon. 7.1 - 1 Põhikuva pärast jaamaarvuti tarkvara üleslaadimist
7 Mida teha, kui … Kasutusjuhend SIPLACE F5/F5 HM
7.1 SIPLACE liini sisselülitamine Tarkvara versioon SR.407.xx 01/2001 EE väljaanne
220
MÄRKUS
Jaama jooksev olek kuvatakse olekuväljal "State" real ning kohustuslikud tegevused "Action:" real
(joon. 7.1 - 1). 7
Æ Pärast käsu "Press start key" kuvamist vajutage ühte (valgetest) käivitusnuppudest.
(Käivitusnupud asuvad ladumissüsteemi sisend- ja väljundpoolel.)
Kõik teljed teostavad kontroll-liikumised. Pärast kontroll-liikumiste lõpetamist on jaam tööks
valmis.
Kasutajaliidese tööpiirkonnas kuvatakse sümbol.
7
7
7
7.1.4 SIPLACE liini sisselülitamise voodiagramm
Järgmisel leheküljel oleval voodiagrammil on näidatud liiniarvuti, jaama ja operaatori tegevused
SIPLACE liini sisselülitamisel ja käivitamisel. 7
7
Kasutusjuhend SIPLACE F5/F5 HM 7 Mida teha, kui …
Tarkvara versioon SR.407.xx 01/2001 EE väljaanne 7.1 SIPLACE liini sisselülitamine
221
7

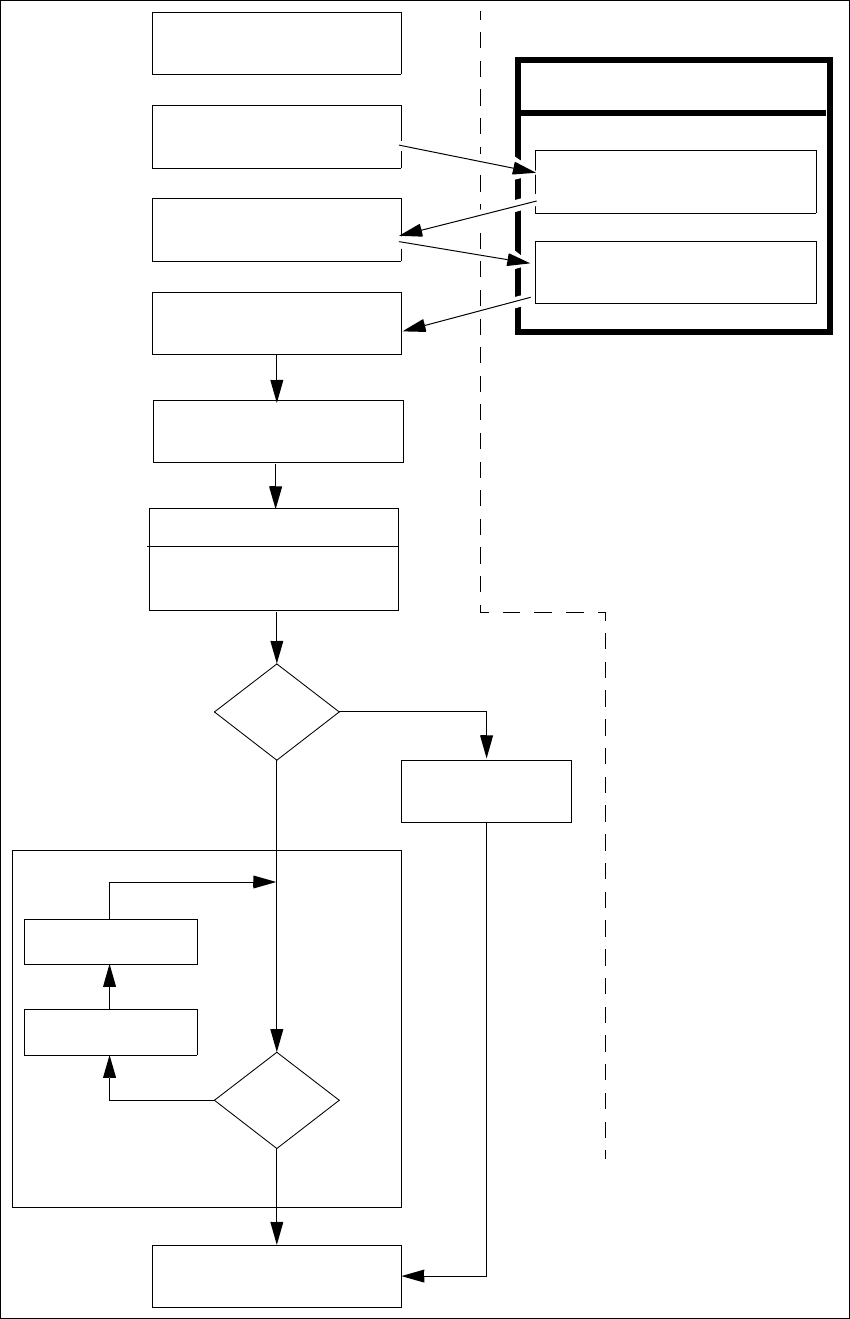

Joon. 7.1 - 2 SIPLACE liini sisselülitamise voodiagramm
Testimise
seadistamine
Lähtestada rajad
Ei
Liiniarvuti ülesanded
Laadida klastri andmed
Koordinaat-
märgid OK?
Masina seadistamine
Kuvatakse seadistusgeneraator
Seadistuse kontrollimine
(sööturite paigaldamine)
Sisselülitamine
Imiotsakute kontrollimine
Muuta imiotsakute
konfiguratsiooni (vajadusel)
Oodata trükiplaati
Trükiplaadi etteandmine
Jälgida
vigu
Jah
Katkestada
ladumine
Jah
Trükiplaat väljundkonveierile
Ei
Jaamaarvuti
Poolpaksult:
Kursiiv:
Teostatakse
operaatori poolt
Teostatakse
jaama poolt
Kinnitada
seadistusgeneraator
