7 Mida teha, kui … Kasutusjuhend SIPLACE F5/F5 HM 7.5 Operaatori poolt teostatav kontrollimine T arkv ara versioon SR.407.xx 01/2001 E E väljaanne 228 7.5 Operaatori poolt teostatav kontrol limine Æ V een duge, et lint a…
Kasutusjuhend SIPLACE F5/F5 HM 7 Mida teha, kui …
Tarkvara versioon SR.407.xx 01/2001 EE väljaanne 7.4 Vahetuse üleandmine
227
7.4 Vahetuse üleandmine
Æ Jätkake komponentide linte piisavalt vara, et uue vahetuse alustamisel poleks kohe vaja
sööturi mooduleid laadida. Sellega välditakse tõrkeid komponentide haaramisel ja pikki
seisakuaegu.
Æ Informeerige vahetuse üleandmisel järgmist operaatorit kõigist olulistest sündmustest, nt
ladumisprogrammi muutmisest või vigade sagenemisest teatava sööturi juures. Lugege läbi ka
jaotises 7.6
toodud punktid.
Æ Teostage seadistuse kontrollimine.
Veenduge, et sööturi moodulid oleksid varustatud õigete komponentidega ning et nad asuksid
komponentide laua õigetes tsoonides.
MÄRKUS
Andke liin sellisena üle nagu sooviksite seda ise enne vahetuse alustamist vastu võtta. See
tähendab järgmist:
- praagikarbid on tühjad;
- tootmisjääkide konteinerid on tühjad;
- konveieri ümbrus on puhastatud tolmuimejaga;
- sööturite tsoonis on riketega sööturid välja vahetatud. 7
7 Mida teha, kui … Kasutusjuhend SIPLACE F5/F5 HM
7.5 Operaatori poolt teostatav kontrollimine Tarkvara versioon SR.407.xx 01/2001 EE väljaanne
228
7.5 Operaatori poolt teostatav kontrollimine
Æ Veenduge, et lint astseks õigesti 8 mm S-sööturi mooduli vedrudel.
7

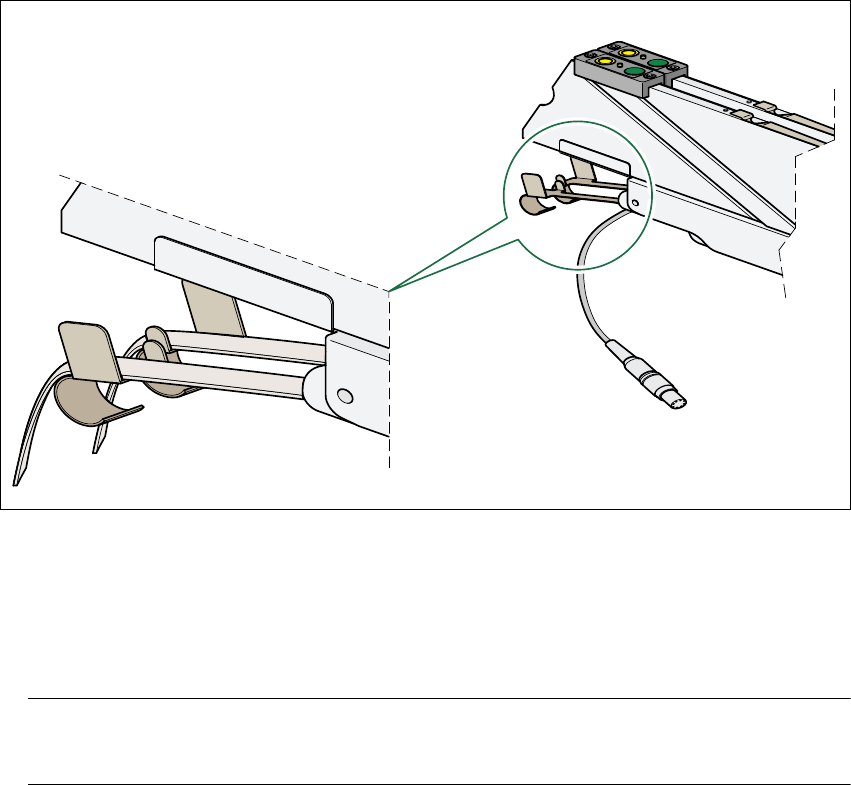

Joon. 7.5 - 1 Lindi paigaldamine 8 mm S-sööturi mooduli vedrudele
7
Æ Kontrollige, et 8 mm S-sööturi mooduli lindifooliumi eemaldamise karp oleks täis.
Kui karp on täis, siis tõmmake foolium välja ja lõigake kääridega ära.
MÄRKUS
Lindi rebimine lõikamise asemel võib põhjustada probleeme lindieemaldusmehhanismis. 7
Æ Kontrollige, et sööturi mooduli vastuvõtuakna suurus vastaks komponendi mõõtudele.
Æ Kontrollige lindijuhikute kasutamist sööturi moodulitel, mis on ette nähtud erineva laiusega lindi
jaoks.
Æ Kontrollige täiendavate plastikust juhikute kasutamist sööturi moodulitel, mis on ette nähtud
erineva laiusega lindi jaoks.
Kasutusjuhend SIPLACE F5/F5 HM 7 Mida teha, kui …
Tarkvara versioon SR.407.xx 01/2001 EE väljaanne 7.5 Operaatori poolt teostatav kontrollimine
229
Æ Kontrollige trükiplaatide konveieril fiksaatorite asukohta.
Paigutage fiksaator alati nii, et see ei sattuks kohakuti trükiplaadi sisselõigete või avadega.
Æ Kontrollige trükiplaatide magnetiliste tugede asetust tõstelaual. Toed peavad paiknema nii, et
nad ei puutuks kokku trükiplaatide alumisel küljel asuvate komponentidega.
MÄRKUS
Jätkake sööturite moodulite komponentide linte piisavalt vara, et vältida nende
tühjakssaamist ning pikki seisakuaegu.
Kuid ärge tehke seda ka liiga vara, sest kui keerate vana lindi otsa uuele lindipoolile pärast
jätkamist, siis võib uue lindi pool üle täituda, lint poolilt maha libiseda ning seadmesse kinni
jääda. Tagajärjeks on tõrked komponentide haaramisel ja pikad seisakuajad. 7
Æ Suurte lindipoolide korral paigaldage lindikarpidesse eemaldatavad teljed.
Æ Paigaldage jaotusplaadid joon. 7.5 - 2 näidatud viisil ning pidage meeles, et lindikarbi väikseim
osa vastab 2-le jaotisele. See vähendab võimalust ladumisvigade tekkimiseks.
