Kasutusjuhend SIPLACE F5/F5 HM 7 Mida teha, kui …
Tarkvara versioon SR.407.xx 01/2001 EE väljaanne 7.9 Radade vigade vältimine
239
7.9.2 ... 8 mm lindi S-sööturimooduli korral
Æ Kunagi ÄRGE avage pööratavat kattekaant enne, kui olete vabastanud kattefooliumi
eemaldaja pinge alt.
Æ Seadistage haaramisasend ja lindi paigutus vastavalt iga sööturimooduli juurde kuuluvas
lühikeses kasutusjuhendis toodud juhistele.
Æ Sisestage lint üle vedru lindisööturisse.
7.9.3 ... lindikarbi korral
Æ
Paigaldage jaotusplaadid ettenähtud viisil (joon. 7.5 - 2).
Æ Suurte lindipoolide korral paigaldage teljed.
7 Mida teha, kui … Kasutusjuhend SIPLACE F5/F5 HM
7.9 Radade vigade vältimine Tarkvara versioon SR.407.xx 01/2001 EE väljaanne
240
7.9.4 Komponentide koordinaatide süsteem ja haaramisnurk
7

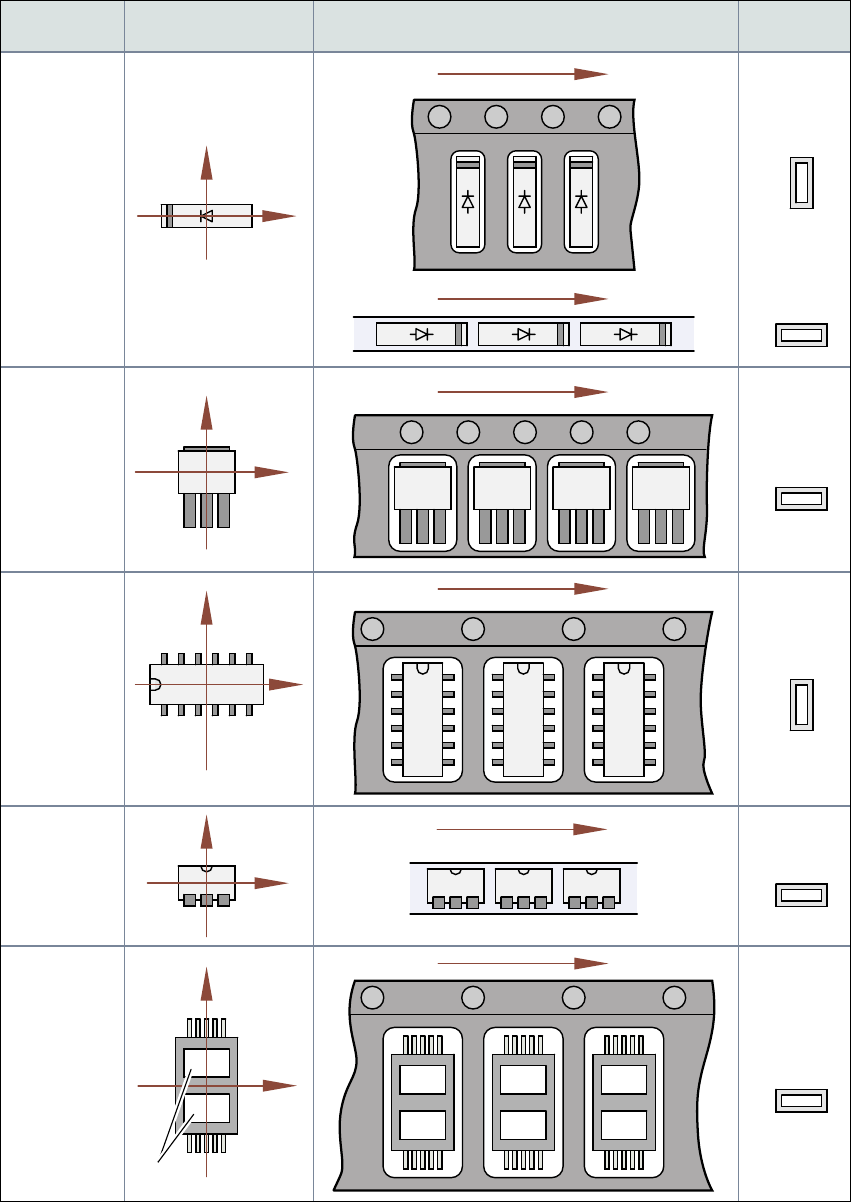

Joon. 7.9 - 1 Komponendi asend ja selle haaramisnurk
Spetsiaal-
komponent
Kasett-
magasin:
Kiip-
komponendid,
polaarsed
0402
2220
Anood peab olema
suunatud +X
koordinaadi suunas.
Korpuse
väliskuju tüüp
Koordinaatide süsteem
Asend sööturil
Haaramisnurk/
imiotsaku nurk
Lint:
SOT23
Kasett-
magasin:
Lint:
Lint:
SO-IC
DIL-IC
SOT 194
Lint:
Avad
Y
X
Y
X
Y
X
Y
X
Y
X
90°
90°
0°
90°
-90°
0°
Kasutusjuhend SIPLACE F5/F5 HM 7 Mida teha, kui …
Tarkvara versioon SR.407.xx 01/2001 EE väljaanne 7.10 Mida tuleb tähele panna komponentide laadimisel
241
7.10 Mida tuleb tähele panna komponentide laadimisel
Komponentide laadimist vöötkoodide kasutamisega ja ilma on kirjeldatud ptk 4, jaotis 4.1. 7
Æ Lindisööturite puhul jätkake linti õigeaegselt, et vältida sööturite komponentidest tühjenemist.
Æ Kuid ärge tehke seda ka liiga vara, sest kui keerate vana lindi uuele lindipoolile pärast
jätkamist, siis võib uue lindi pool üle täituda. Selle tulemusena võib lint poolilt maha libiseda
ning seadmesse kinni jääda. Teatavas olukorras võib see põhjustada tõrked komponentide
haaramisel ja pikki seisakuaegu.
Æ Suurte lindipoolide korral kasutage alati paigaldatavaid telgi ning kontrollige jaotusplaatide
õiget paigaldust (joon. 7.5 - 2
).
