Kasutusjuhend SIPLACE F5/F5 HM 1 Sissejuhatus ja tehnilised andmed
Tarkvara versioon SR.407.xx 01/2001 EE väljaanne 1.5 Masina kirjeldus
25
1.5 Masina kirjeldus
1.5.1 SIPLACE F5 funktsionaalne kirjeldus
1
Joon. 1.5 - 1 Ladumismasina F
5
üldvaade
Selgitused joon. 1.5 - 1 juurde 1
(1) 6-segmendiline Collect&Place tööpea koos komponentide tehisnägemismooduliga
(2) Portaal koos trükiplaatide tehisnägemismooduliga
(3) Pick&Place tööpea
(4) Pick&Place tööpea tehisnägemismoodul väikese väljaviikude sammuga komponentide jaoks
(5) Statsionaarne komponentide söötur (tsoon 1)
(6) Statsionaarne komponentide söötur (tsoon 3)
(7) Trükiplaatide konveier (kaksikkonveieriga variant)
1 Sissejuhatus ja tehnilised andmed Kasutusjuhend SIPLACE F5/F5 HM
1.5 Masina kirjeldus Tarkvara versioon SR.407.xx 01/2001 EE väljaanne
26
Ladumismasin F5 on suurt kiirust omav portaali telgede süsteemi kasutamisel põhinev
ladumismasin. Portaalil asuvad: 1
– trükiplaatide tehisnägemismoodul;
– tähekujuline 6-segmendiline Collect&Place tööpea ja
– Pick&Place tööpea.
6-segmendiline Collect&Place tööpea tõstab ladumise kiirust, kui integraallülituste suhteline osa
ladumisprotsessis on väga kõrge. 1
Pick&Place tööpea on eriti sobiv väikese väljaviikude sammuga komponentide jaoks. Lisaks
trükiplaatide tsentreerimise tehisnägemismoodulile on ladumismasinal F5 ka komponentide
tehisnägemismoodul Collect&Place ja Pick&Place tööpea jaoks. 1
Täiendavalt on võimalik paigaldada laseriga töötav komplanaarsusmoodul ja pöördkiipide
tehisnägemismoodul. 1
Komponentidega varustamiseks on võimalik kasutada ka Waffle-Pack vahetusmehhanismi. 1
Ladumispead haaravad komponendid statsionaarsetelt sööturitelt ja laovad need trükiplaadile,
mis on kinnitatud trükiplaatide konveierile. 1
Kasutusjuhend SIPLACE F5/F5 HM 1 Sissejuhatus ja tehnilised andmed
Tarkvara versioon SR.407.xx 01/2001 EE väljaanne 1.5 Masina kirjeldus
27
1.5.2 Waffle-Pack vahetusmehhanismiga varustatud SIPLACE F5 üldvaade
1

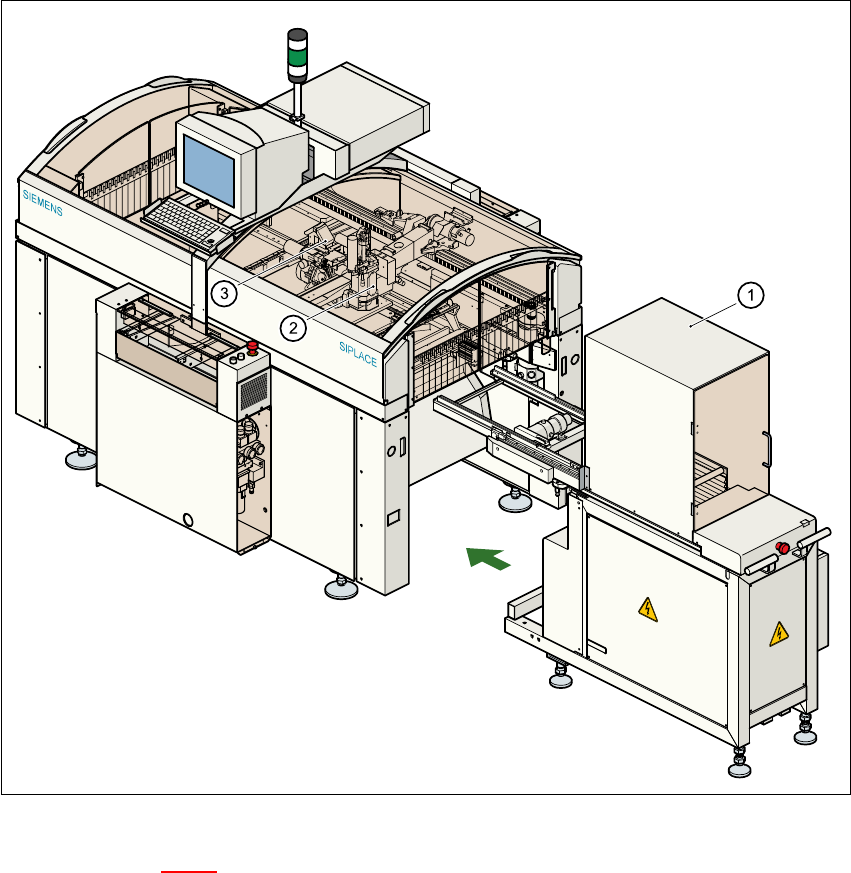

Joon. 1.5 - 2 Waffle-Pack vahetusmehhanismiga varustatud SIPLACE F
5
üldvaade
Selgitused joon. 1.5 - 2 juurde 1
(1) Waffle-Pack vahetusmehhanism
(2) Pick&Place tööpea
(3) 6-segmendiline Collect&Place tööpea
