Kasutusjuhend SIPLACE F5/F5 HM 10 Komponentide käsitsemine
Tarkvara versioon SR.407.xx 01/2001 EE väljaanne 10.1 Üldjuhised
265
10 Komponentide käsitsemine
10.1 Üldjuhised
10.1.1 Sööturid
Praegusel ajal on ladumissüsteemile erinevate komponentide ladumiseks saadaval järgmised
sööturid: 10
– 8 mm SII söötur;
– 3 x 8 mm S-söötur;
– 3 x 8 mm S-söötur 0201/0402 komponentide jaoks;
– 12/16 mm S söötur;
– 12 mm S-söötur pulbermetallist kondensaatorite jaoks, mudelid C/D;
– 12 mm S-söötur pulbermetallist kondensaatorite jaoks, mudel E;
– 24/32 mm S-söötur;
– 44 mm S-söötur;
– 56 mm S-söötur;
– 72 mm S-söötur;
– lineaarne vibreeriv söötur, tüüp 3;
– puistekomponentide karbiga söötur.
Nimetatud söötureid saab kasutada kõikide komponentide uusimate pakendite korral
(nt puistekomponentide karbid, kassettmagasinid, kõik lintkandjatel olevad komponendid). 10
Moodulitest koosneva komponentide söötursüsteemi kõige tähtsamaks omaduseks on süsteemi
suur paindlikkus. Näiteks saab valida sööturite etteandeintervalle. Lintsööturid võivad töötada nii
paberist kui ka mulliliste lintidega. Tänu sellele piisab väikesest arvust sööturitest laia
komponentide nomenklatuuri ladumiseks. 10
Sööturi asendi tuvastussüsteem (tehisnägemissüsteem) võimaldab määrata komponendi täpse
asendi selle haaramiseks. Asend määratakse automaatselt, sõltumata sööturi või komponentide
laua vahetamisest. 10
Sööturite vahetamine on kiire ja lihtne, seda isegi kogenematu personali jaoks. 10
MÄRKUS 10
Üksikasjalik informatsioon sööturite kohta on toodud sööturite kasutusjuhendis. 10
10 Komponentide käsitsemine Kasutusjuhend SIPLACE F5/F5 HM
10.1 Üldjuhised Tarkvara versioon SR.407.xx 01/2001 EE väljaanne
266
10.1.2 Ohutustehnika pulbermetalli sisaldavate kondensaatorite käsitsemisel
Pulbermetalli sisaldavate kondensaatorite (nt tantaalkondensaatorite) käsitsemine on seotud
teatavate ohtudega. 10
Ohud on järgmised: 10
– Komponentide vigastamisel võib käivituda eksotermiline reaktsioon, st võib toimuda järsk
soojuse eraldumine. Ebasoodsatel tingimustel võib eralduv soojus tekitada kahjustusi
(kahjustuste suurus sõltub kondensaatori mahtuvusest).
– Sellise olukorra tekkimine on võimalik näiteks nimetatud komponentide lõikamisel.
Käsitsemise mõju teadasaamiseks komponentidele pöörduge tarnja poole. 10
Äärmiselt harvadel juhtudel on ohtliku olukorra tekkimine võimalik SIPLACE lindilõikaja juures,
kus äärmuslike tingimuste korral võivad süttida lindijäägid. 10
Sellised tingimused võivad esineda muu hulgas ka järgmistes olukordades: 10
(1) komponendid on jäänud lindile selle sammu pikkuse kontrollimise ajal (sellises olukorras
jätkab lint liikumist komponente lindilt eemaldamata);
(2) komponendid jäävad lindile, nt katva kile purunemise korral;
(3) komponendid jäävad lindile, sest komponendid või lint ei vasta tehnilistele tingimustele ning
seetõttu suureneb vigade esinemissagedus komponentide haaramisel.
Pulbermetalli sisaldavate kondensaatoritega seotud ohtude vältimiseks järgige alltoodud juhiseid.10
(1) Komponentide lindi käsitsi nihutamisel peab operaator eemaldama kõik lindi taskutesse
jäänud komponendid.
(2) Komponentide kattelindi purunemisel peab operaator eemaldama lindi taskutesse jäänud
komponendid käsitsi.
(3) Lindijääkide karpi tuleb regulaarselt tühjendada (soovitavalt iga tunni järel).
10

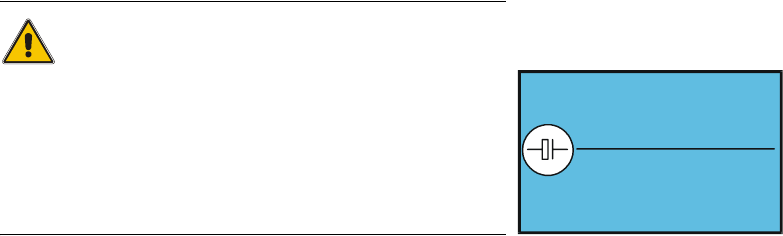

ETTEVAATUST
Ohtude vältimiseks tuleb kasutada ainult selliseid
söötureid, mis on ette nähtud vastavate komponentide
jaoks:
tootenumber: 00141117-01 mudel E
tootenumber: 00141118-01 mudelid C/D 10
10
Sööturid on tähistatud allnäidatud
viisil:
10
Approved for
capacitors based on
metal-powder
Freigegeben für
Kondensatoren auf
Metallpulver-Basis
Kasutusjuhend SIPLACE F5/F5 HM 10 Komponentide käsitsemine
Tarkvara versioon SR.407.xx 01/2001 EE väljaanne 10.2 Sööturite tehnilised andmed
267
10.2 Sööturite tehnilised andmed
Järgmistel lehekülgedel on toodud ladumissüsteemi kõigi sööturite joonised, tehnilised andmed
ning seadistuste valikud. 10
10.2.1 8 mm SII söötur
10
Joon. 10.2 - 1 8 mm SII söötur
Tootenumber 00141096-xx
Laius 30 mm
Radade arv sööturi kohta 2
Max. sööturite arv 2 x 20
Komponentide varu 7" pooli korral ligikaudu 10000
Pooli läbimõõt 7" - 15" (kuni 381 mm)
Transportööri käik (muudetav) 2mm / 4mm
Tsükli aeg 60 ms
Elektritoide 30 V-
