10 Komponentide käsitsemine Kasutusjuhend SIPLACE F5/F5 HM 10.2 Sööturite tehnilised andmed Tarkva ra versioon SR.407.xx 01/2001 E E väljaanne 272 10.2.6 12 mm S-söötur pulbermetallis t kondensaatorite jaoks, mudel E Joo…
Kasutusjuhend SIPLACE F5/F5 HM 10 Komponentide käsitsemine
Tarkvara versioon SR.407.xx 01/2001 EE väljaanne 10.2 Sööturite tehnilised andmed
271
10.2.5 12 mm S-söötur pulbermetallist kondensaatorite jaoks, mudelid C/D

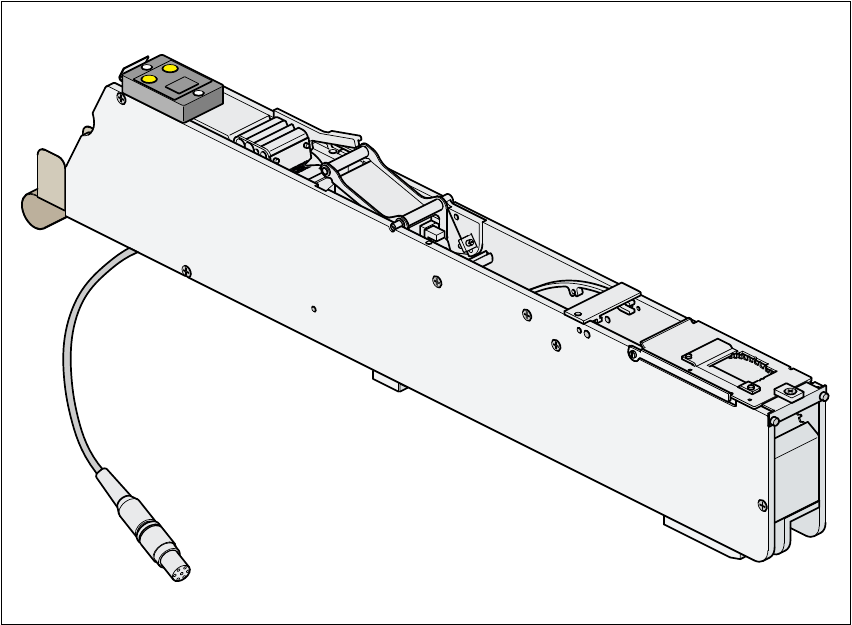

Joon. 10.2 - 5 12 mm S-söötur pulbermetallist kondensaatorite jaoks, mudelid C/D
Tootenumber 00141118-xx
Laius 30mm
Radade arv sööturi kohta 1
Max. sööturite arv 2 x 20
Komponentide varu 7" pooli korral ligikaudu 4000
Pooli läbimõõt 7" - 15" (kuni 381 mm)
Max. lindi kõrgus 3,6 mm
Transportööri käik (muudetav) 4mm, 8mm, 12mm, 16mm
Tsükli aeg 60 ms ± 5 ms (käiguulatus: 8 mm)
Vibratsiooni kestus (ooteaeg) 100 ms
Elektritoide 30 V-
MÄRKUS 10
Seda tüüpi sööturite korral võite reguleerida lindi toe kõrgust haaramisasendis. 10
OHTLIK 10
Pulbermetalli sisaldavate kondensaatorite
(nt tantaalkondensaatorite) ladumiseks kasutage
ainult allnäidatud viisil tähistatud söötureid. 10
Sööturi silt (suurendatud)
Approved for
capacitors based on
metal-powder
Freigegeben für
Kondensatoren auf
Metallpulver-Basis
10 Komponentide käsitsemine Kasutusjuhend SIPLACE F5/F5 HM
10.2 Sööturite tehnilised andmed Tarkvara versioon SR.407.xx 01/2001 EE väljaanne
272
10.2.6 12 mm S-söötur pulbermetallist kondensaatorite jaoks, mudel E
Joon. 10.2 - 6 12 mm S-söötur pulbermetallist kondensaatorite jaoks, mudel E
Tootenumber 00141117-xx
Laius 30mm
Radade arv sööturi kohta 1
Max. sööturite arv 2 x 20
Komponentide varu 7" pooli korral ligikaudu 4000
Pooli läbimõõt 7" - 15" (kuni 381 mm)
Max. lindi kõrgus 3,6 mm
Transportööri käik (muudetav) 4mm, 8mm, 12mm, 16mm
Tsükli aeg 60 ms ± 5 ms (käiguulatus: 8 mm)
Vibratsiooni kestus (ooteaeg) 100 ms
Elektritoide 30 V-
OHTLIK 10
Pulbermetalli sisaldavate kondensaatorite
(nt tantaalkondensaatorite) ladumiseks kasutage
ainult allnäidatud viisil tähistatud söötureid. 10
Sööturi silt (suurendatud)
Approved for
capacitors based on
metal-powder
Freigegeben für
Kondensatoren auf
Metallpulver-Basis
Kasutusjuhend SIPLACE F5/F5 HM 10 Komponentide käsitsemine
Tarkvara versioon SR.407.xx 01/2001 EE väljaanne 10.2 Sööturite tehnilised andmed
273
10.2.7 24/32 mm S-söötur
10
Joon. 10.2 - 7 24/32 mm S-söötur
Tootenumber 00141093-xx
Laius 45 mm
Radade arv sööturi kohta 1
Max. sööturite arv 2 x 13
Komponentide varu 7" pooli korral ligikaudu 2000
Pooli läbimõõt kuni 381 mm
Transportööri käik (muudetav) 4 kuni 32 mm (4 mm sammuga)
Tsükli aeg 60 ms ± 5 ms käiguulatuse 8 mm korral
Elektritoide 30 V-
