10 Komponentide käsitsemine Kasutusjuhend SIPLACE F5/F5 HM
10.2 Sööturite tehnilised andmed Tarkvara versioon SR.407.xx 01/2001 EE väljaanne
274

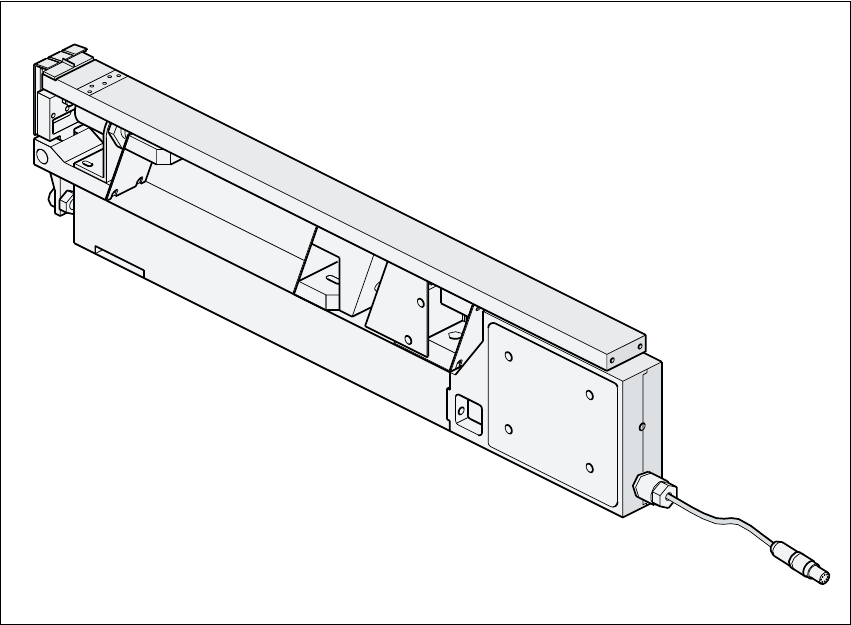

10.2.8 Lineaarne vibreeriv söötur, tüüp 3
10
Joon. 10.2 - 8 Lineaarne vibreeriv söötur, tüüp 3
Tootenumber 00142031-xx
Laius 30 mm
Radade arv sööturi kohta 1, 2, 3 või 6
Max. sööturite arv 2 x 20
Komponentide varu kuni 150 torumagasini kohta
sõltuvalt komponentide pikkusest
Torumagasinide andmed 4,5 mm lai / x 6
9,5 mm lai / x 3
11 mm lai / x 2
15 mm lai / x 2
30 mm lai / x 1
Tsükli aeg sõltub komponendist
Elektritoide 30 V-
Kasutusjuhend SIPLACE F5/F5 HM 10 Komponentide käsitsemine
Tarkvara versioon SR.407.xx 01/2001 EE väljaanne 10.2 Sööturite tehnilised andmed
275

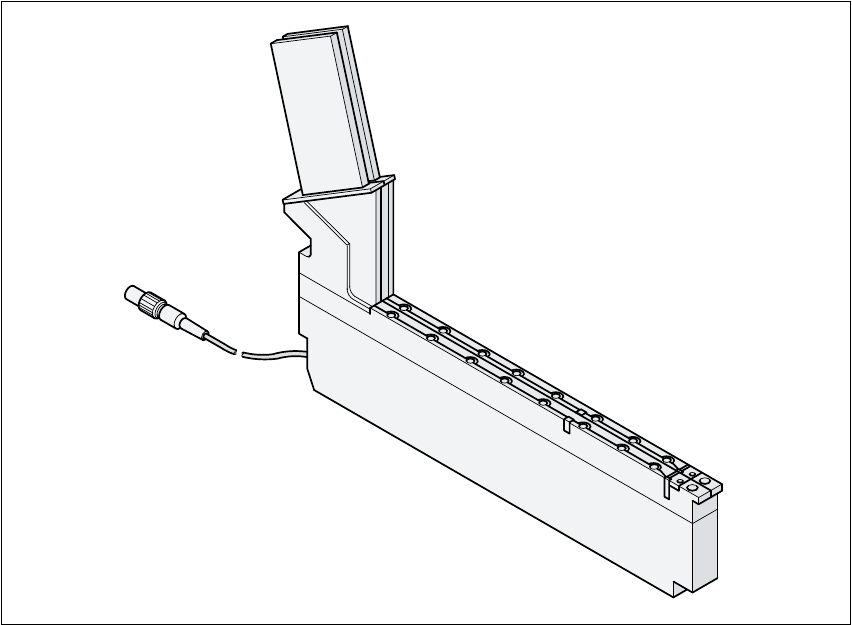

10.2.9 Puistekomponentide karbiga söötur
10
Joon. 10.2 - 9 Puistekomponentide karbiga söötur
Tootenumber 00142318-xx
Laius 30 mm
Radade arv sööturi kohta 2
Max. sööturite arv 2 x 20
Komponentide varu ligikaudu 5000
Sööturi juhikud 0603 / 0.45 mm kõrged tootenumber 00142321-xx
0603 / 0.80 mm kõrged tootenumber 00142322-xx
0805 / 0.45 mm kõrged tootenumber 00142323-xx
0805 / 0.60 mm kõrged tootenumber 00142324-xx
0805 / 0.85 mm kõrged tootenumber 00142325-xx
0805 / 1.25 mm kõrged tootenumber 00142326-xx
Mini-Melf tootenumber 00142328-xx
Tsükli aeg < 80 ms
Elektritoide 30 V-
Suruõhutoide 2.0 bar + 0.3 bar
10 Komponentide käsitsemine Kasutusjuhend SIPLACE F5/F5 HM
10.2 Sööturite tehnilised andmed Tarkvara versioon SR.407.xx 01/2001 EE väljaanne
276
10.2.10 44 mm S-söötur
10
Joon. 10.2 - 10 44 mm S-söötur
Tootenumber 00141094-xx
Laius 60 mm
Radade arv sööturi kohta 1
Max. sööturite arv 2 x 10
Komponentide varu 7" pooli korral ligikaudu 2000
Pooli läbimõõt kuni 381 mm
Transportööri käik (muudetav) 4 kuni 44 mm (4 mm sammuga)
Tsükli aeg 60 ms ± 5 ms käiguulatuse 8 mm korral
Elektritoide 30 V-
