10.2.11 56 mm S-söötur
10

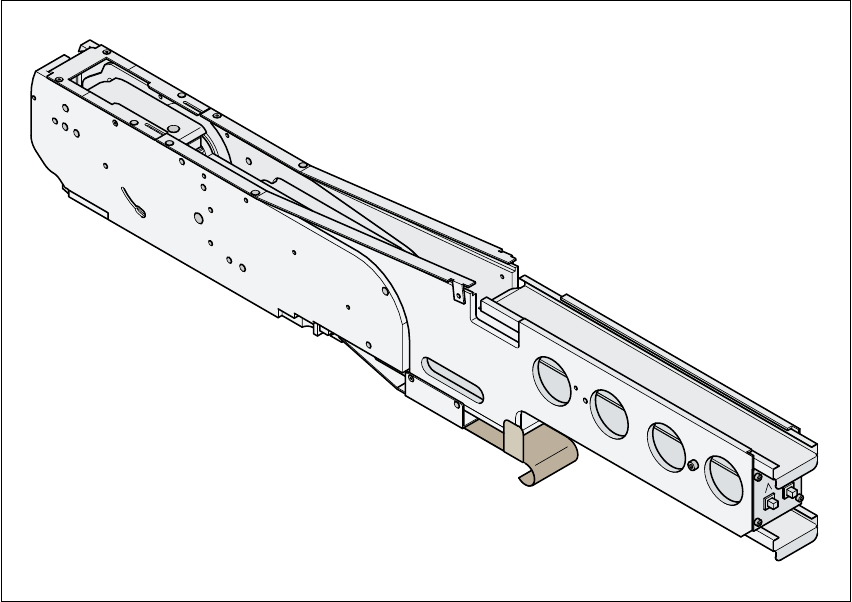

Joon. 10.2 - 11 56 mm S-söötur
Tootenumber 00141095-xx
Laius 75 mm
Radade arv sööturi kohta 1
Max. sööturite arv 2 x 8
Komponentide varu 7" pooli korral ligikaudu 2000
Pooli läbimõõt kuni 381 mm
Transportööri käik (muudetav) 4 kuni 56 mm (4 mm sammuga)
Tsükli aeg 60 ms ± 5 ms käiguulatuse 8 mm korral
Elektritoide 30 V-
10 Komponentide käsitsemine Kasutusjuhend SIPLACE F5/F5 HM
10.2 Sööturite tehnilised andmed Tarkvara versioon SR.407.xx 01/2001 EE väljaanne
278
10.2.12 72 mm S-söötur
10
Joon. 10.2 - 12 72 mm S-söötur
Tootenumber 00141097-xx
Laius 90 mm
Radade arv sööturi kohta 1
Max. sööturite arv 2 x 6
Komponentide varu 7" pooli korral ligikaudu 2000
Pooli läbimõõt kuni 381 mm
Transportööri käik (muudetav) 4 kuni 72 mm (4 mm sammuga)
Tsükli aeg 60 ms ± 5 ms käiguulatuse 8 mm korral
Elektritoide 30 V-
Kasutusjuhend SIPLACE F5/F5 HM 10 Komponentide käsitsemine
Tarkvara versioon SR.407.xx 01/2001 EE väljaanne 10.2 Sööturite tehnilised andmed
279
10.2.13 Komponentide eemaldamismoodul
10
Joon. 10.2 - 13 Komponentide eemaldamismoodul
10
Tootenumber 00141200-xx
Laius 54mm
Radade arv mooduli kohta 1
Hõivatav sööturite tsoonide arv 2
Komponentide vahemik kuni 27mmx27mm tasku suuruse 30mmx30mm korral
kuni 13mmx13mm tasku suuruse 15mmx30mm korral
Max. komponendi kõrgus 14mm
Käiguulatus (muudetav) 20mm tasku suuruse 15mmx30mm korral
36mm tasku suuruse 30mmx30mm korral
Elektritoide 30 V-
