10 Komponentide käsitsemine Kasutusjuhend SIPLACE F5/F5 HM
10.6 Komponetide laud, liikuv Tarkvara versioon SR.407.xx 01/2001 EE väljaanne
288
10.6.2 Komponentide laua eemaldamine
10

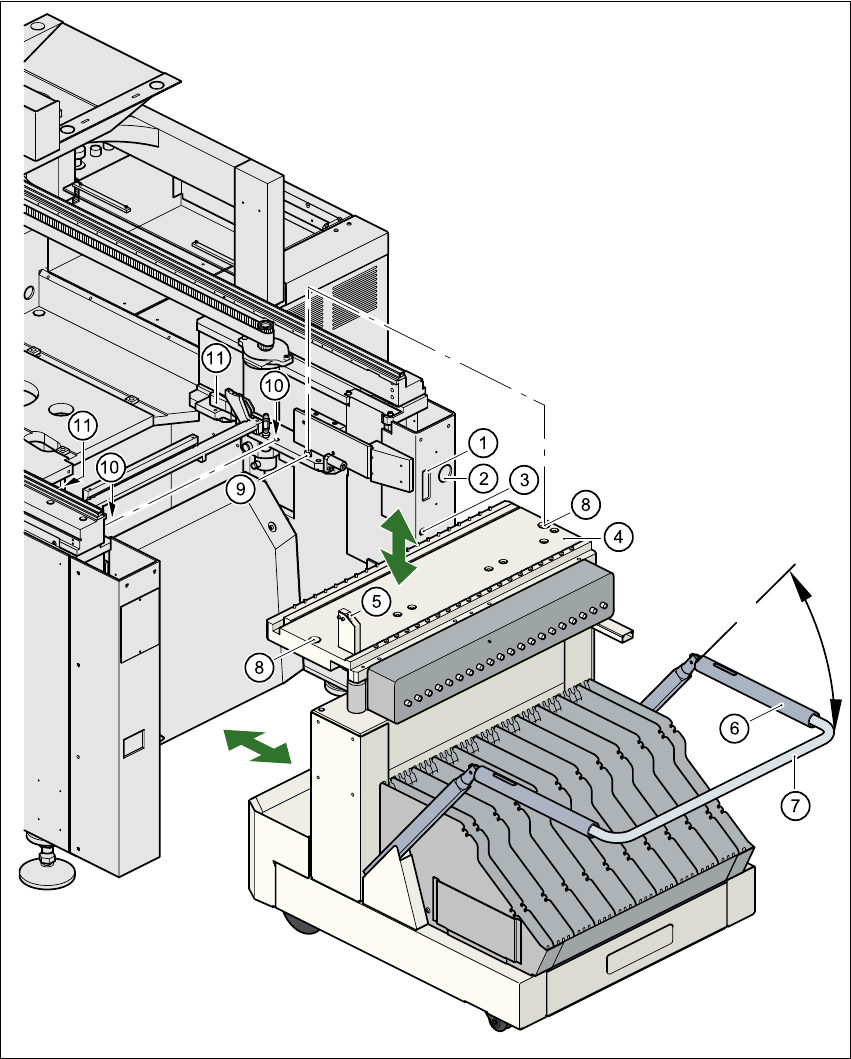

Joon. 10.6 - 2 Liikuva komponentide laua eemaldamine
Kasutusjuhend SIPLACE F5/F5 HM 10 Komponentide käsitsemine
Tarkvara versioon SR.407.xx 01/2001 EE väljaanne 10.6 Komponetide laud, liikuv
289
Selgitused joon. 10.6 - 2 juurde
(1) Andmesideliidese pistik
(2) Toitevoolu pesa komponentide laua jaoks
(3) Suruõhuliitmik
(4) Komponentide laua alus
(5) Komponentide laua ülestõstmise ja allalaskmise nupp
(6) Käitamistoru
(7) Allavajutatav raam
(8) Avad tsentreerimistihvtide jaoks
(9) Tsentreerimistihvtid
(10) Kontaktpinnad komponentide laua juhtrööbaste jaoks
(11) Horisontaalsihilised pingutajad
10
10
Æ Klõpsake peavaates MAIN VIEW asuvat trükiplaatide
ladumise seiskamise ikooni STOP PROCESSING PCB.
Æ Trükiplaatide ladumine seiskub. Aktiveeruvad üksikfunktsioonide menüüs SINGLE
FUNCTIONS asuvad ikoonid.
Æ Klõpsake soovitud portaali üksikfunktsioonide ikoonil SINGLE FUNCTIONS GANTRY.
Æ Klõpsake portaali funktsioonide ikoonil GANTRY FUNCTIONS.
Æ Selles menüüs klõpsake GO TO SET-UP POSITION nuppu.
Æ Valitud ladumispea liigub üle trükiplaatide konveieri, millega välditakse ladumispea vigastamist
komponentide laua vahetamisel.
Æ Avage valitud portaali kaitsekate.
Æ Avage külgmised katted.
Æ Avage horisontaalsihiline pingutaja (pos. 11).
Æ Tõmmake käitamistorud (pos. 6) enda poole ning samal ajal tõstke raam (pos. 7) üles; nii
lukustub tõstetud komponentide laud kõige ülemisse asendisse.
Æ Komonentide laua aluse (pos. 4) tõstmiseks hoidke nuppu (pos. 5) allavajutatuna kuni laud
jõuab kõige ülemisse asendisse.
Æ Ühendage komponentide laua toitekaabel lahti (pos. 2).
Æ Ühendage sööturite laua juhtkaabel lahti (pos. 1).
Æ Ühendage lahti suruõhutoide (pos. 3).
Æ Eemaldage komponentide laud.
10 Komponentide käsitsemine Kasutusjuhend SIPLACE F5/F5 HM
10.6 Komponetide laud, liikuv Tarkvara versioon SR.407.xx 01/2001 EE väljaanne
290
10.6.3 Komponentide laua paigaldamine
HOIATUS 10
Kontrollige, et ladumispea oleks komponentide laua tööpiirkonnast eemal. 10
ETTEVAATUST 10
Komponentide laua paigaldamisel veenduge, et laua alus oleks kõige ülemises asendis ning raam
(pos. 7) üles tõstetud. 10
Æ Lõigake ära sööturite tühjad lindid.
Æ Veenduge, et komponentide laua kontaktpind (pos. 10) oleks puhas.
Æ Lükake komponentide laud ETTEVAATLIKULT vastu ladumissüsteemi.
Æ Ühendage suruõhutoide (pos. 3).
Æ Ühendage juhtkaabel (pos. 1).
Æ Ühendage komponentide laua toitekaabel (pos. 2).
Æ Tõmmake kaks käitamistoru (pos. 6) enda poole ning samal ajal lükake raam (pos. 7) alla, et
lasta alla ka komponentide laua alus.
Æ Kontrollige, et komponentide laua tsentreerivad avad oleksid täpselt kohakuti ladumissüsteemi
tsentreerivate tihvtidega.
Æ Hoidke nuppu (pos. 5) niikaua allavajutatuna, kuni komponentide laud jõuab kõige ülemisse
asendisse.
Æ Vabastage nupp ning komponentide laud laskub alla.
Æ Kontrollige, et tsentreerivad tihvtid oleksid täpselt komponentide laua tsentreerivates avades
ning komponentide laud oleks kõige alumises asendis.
Æ Lükake komponentide laua raam (pos. 7) üles.
Æ Lukustage kaks horisontaalsihilist pingutajat (pos. 11).
Æ Sulgege külgkatted ja kaitsekaas.
Æ Vajutage ladumissüsteemi käivitamiseks käivitusnuppu.
