10.6.3 Komponentide laua paigaldamine
HOIATUS 10
Kontrollige, et ladumispea oleks komponentide laua tööpiirkonnast eemal. 10
ETTEVAATUST 10
Komponentide laua paigaldamisel veenduge, et laua alus oleks kõige ülemises asendis ning raam
(pos. 7) üles tõstetud. 10
Æ Lõigake ära sööturite tühjad lindid.
Æ Veenduge, et komponentide laua kontaktpind (pos. 10) oleks puhas.
Æ Lükake komponentide laud ETTEVAATLIKULT vastu ladumissüsteemi.
Æ Ühendage suruõhutoide (pos. 3).
Æ Ühendage juhtkaabel (pos. 1).
Æ Ühendage komponentide laua toitekaabel (pos. 2).
Æ Tõmmake kaks käitamistoru (pos. 6) enda poole ning samal ajal lükake raam (pos. 7) alla, et
lasta alla ka komponentide laua alus.
Æ Kontrollige, et komponentide laua tsentreerivad avad oleksid täpselt kohakuti ladumissüsteemi
tsentreerivate tihvtidega.
Æ Hoidke nuppu (pos. 5) niikaua allavajutatuna, kuni komponentide laud jõuab kõige ülemisse
asendisse.
Æ Vabastage nupp ning komponentide laud laskub alla.
Æ Kontrollige, et tsentreerivad tihvtid oleksid täpselt komponentide laua tsentreerivates avades
ning komponentide laud oleks kõige alumises asendis.
Æ Lükake komponentide laua raam (pos. 7) üles.
Æ Lukustage kaks horisontaalsihilist pingutajat (pos. 11).
Æ Sulgege külgkatted ja kaitsekaas.
Æ Vajutage ladumissüsteemi käivitamiseks käivitusnuppu.
10
Kasutusjuhend SIPLACE F5/F5 HM 10 Komponentide käsitsemine
Tarkvara versioon SR.407.xx 01/2001 EE väljaanne 10.7 Waffle-Pack vahetusmehhanism
291
10.7 Waffle-Pack vahetusmehhanism
10.7.1 Ülevaade
10

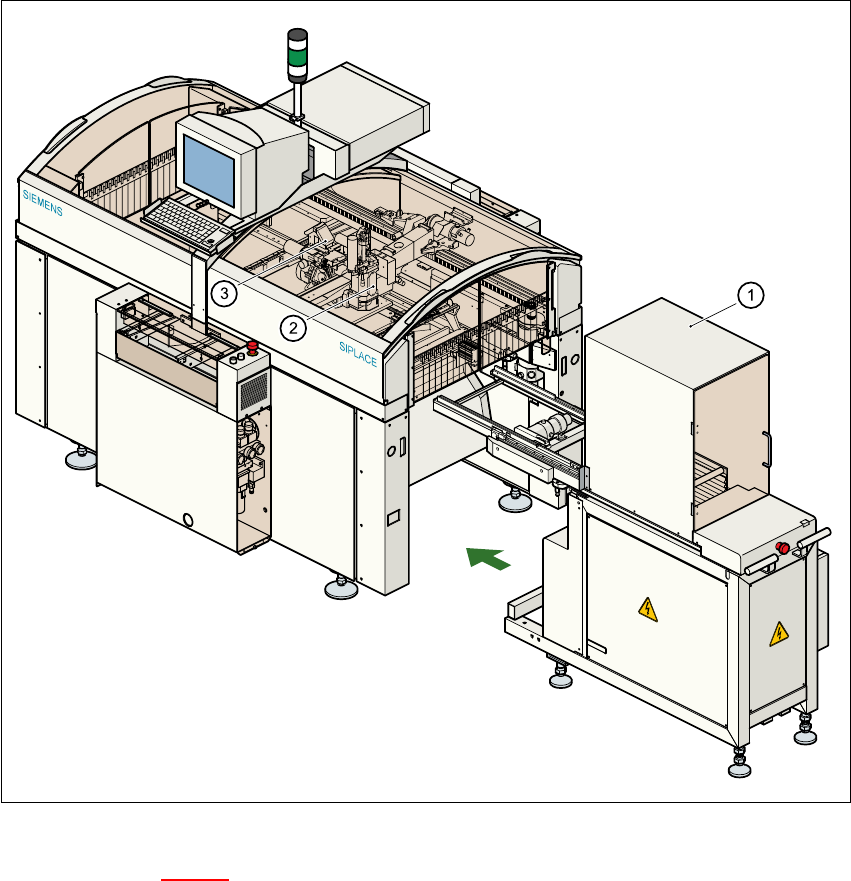

Joon. 10.7 - 1 Waffle-Pack vahetusmehhanism masinal SIPLACE F
Selgitused joon. 10.7 - 1 juurde 10
(1) Waffle-Pack vahetusmehhanism tsoonis 1
(2) Pick&Place tööpea.
(3) Revolverpea
10
10 Komponentide käsitsemine Kasutusjuhend SIPLACE F5/F5 HM
10.7 Waffle-Pack vahetusmehhanism Tarkvara versioon SR.407.xx 01/2001 EE väljaanne
292
10.7.2 Üldinformatsioon
Trükiplaatide tehnoloogias omavad üha suuremat tähtsust planaarsete väljaviikudega
mikrolülitused. Praegusel ajal tarnitakse nimetatud mikrolülitused peaaegu alati alustel (Waffle-
Pack magasinides). 10
Selliste magasinialuste poolt võetav pindala on suhteliselt suur (komponentide tihedusega
võrreldes). Väikese mahutavuse tõttu tuleb Waffle-Pack magasine ladumissüsteemis tihti
vahetada - kui seda tehakse käsitsi, siis tuleb vahetamise ajal katkestada ladumisprotsess. 10
Waffle-Pack vahetusmehhanismi kasutamise korral tagab magasinide varu olemasolek ning
nende automaatne vahetamine tööprotsessi pidevuse, vältides kasutuid seisakuid.
Programmeeritav juurdepääs kuni 28-le vabalt valitavale Waffle-Pack magasinile suurendab
kättesaadavate komponenditüüpide valikut. 10
MÄRKUS
Waffle-Pack vahetusmehhanism asub SIPLACE F lauast vasakul pool.
Waffle-Pack vahetusmehhanismi kasutamisel ei hõivata komponentide laua kogu laiust. Laua
sellele poolele jääb vabaks veel 10 tsooni, kus võib kasutada näiteks 20 x 8 mm lintsööturit. 10
