10 Komponentide käsitsemine Kasutusjuhend SIPLACE F5/F5 HM 10.7 Waffle-Pack vahetusmehhanism Tarkvara v ersioon SR.407.xx 01/2001 EE väljaanne 296 T u leb jä lgida , et maga sini kand jate k aasaveo sälgu d paikne ksid t…
Kasutusjuhend SIPLACE F5/F5 HM 10 Komponentide käsitsemine
Tarkvara versioon SR.407.xx 01/2001 EE väljaanne 10.7 Waffle-Pack vahetusmehhanism
295
MÄRKUS
Kui ladumisprotsess katkestatakse koos Waffle-Pack vahetusmehhanismi väljalülitamisega, siis
salvestatakse seadistus ja laotud komponentide hulk masina mällu. 10
– Kui ladumine taaskäivitatakse seadistusega, mida kasutati enne ladumise katkestamist, siis
võtab ladumismasin järgmise ettenähtud komponendi (st jätkab poolelijäänud kohalt).
– Aluste asukoht Waffle-Pack magasinide hoidmisseadmes ning komponentide komplektatsioon
lisatakse seadistuse andmetesse. Waffle-Pack vahetusmehhanism defineeritakse tsoonina 1
(vt UNIX liiniarvuti kasutusjuhnedit, jaotist 'Station editor').
10.7.4 Aluste paigaldamine
Aluste õige asendi tagamiseks magasinide hoidmisseadmes teostatakse nende asendi
kontrollimist. 10

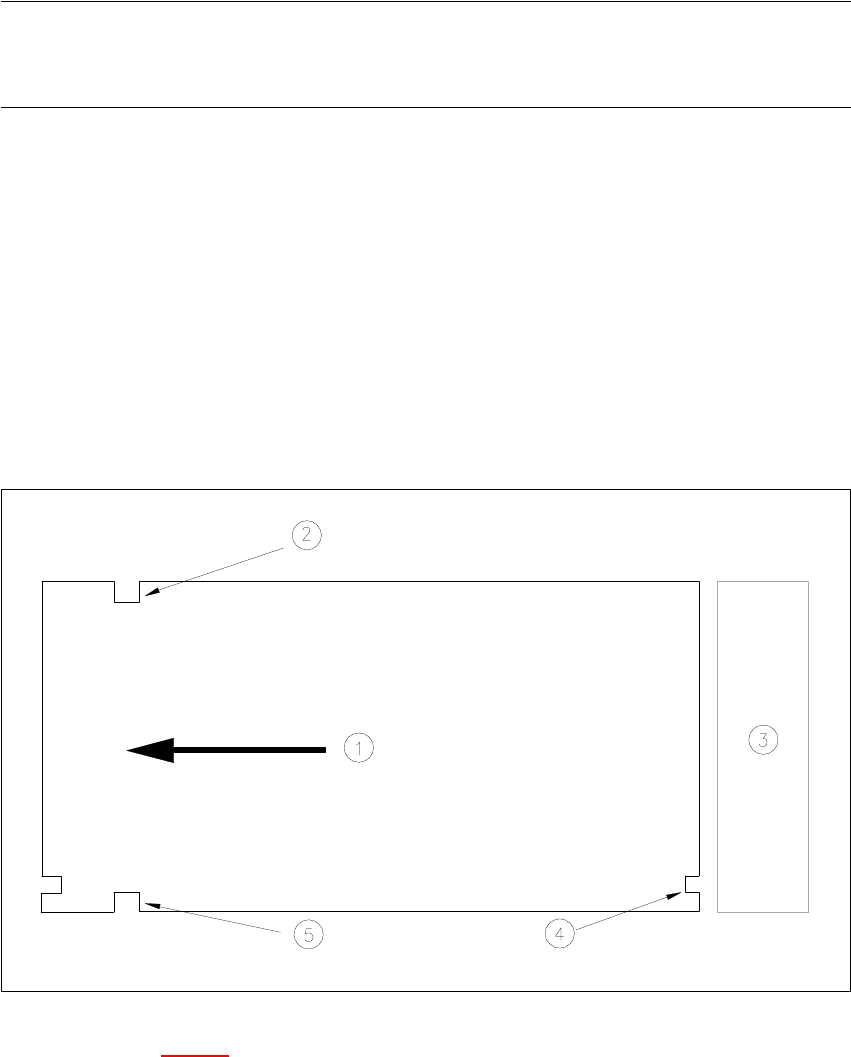

Joon. 10.7 - 4 Aluste paigutus - ülaltvaade
Selgitused joon. 10.7 - 4 juurde 10
(1) Transportimise suund
(2) Kaasaveo sälk
(3) Magasinide hoidmisseade
(4) Kontrollsälk
(5) Kaasaveo sälk
10 Komponentide käsitsemine Kasutusjuhend SIPLACE F5/F5 HM
10.7 Waffle-Pack vahetusmehhanism Tarkvara versioon SR.407.xx 01/2001 EE väljaanne
296
Tuleb jälgida, et magasini kandjate kaasaveo sälgud paikneksid transportimise suuna suhtes
eespool (joon. 10.7 - 4
). Magasini kandjate kontrollsälgud peavad olema üksteise kohal ning
asuma magasinide hoidmisseadme pool. 10
10.7.5 Indikatsiooni- ja juhtelemendid
Waffle-Pack vahetusmehhanismil on seenekujuline AVARII-SEISKAMISNUPP ja lüliti kiiruse
muutmiseks. Mõlemad juhtelemendid asuvad masina korpusel Waffle-Pack vahetusmehhanismi
taga. 10
Aeglase kiiruse nupp 10
Kui Waffle-Pack magasinides on väikesemõõdulised komponendid, mis võivad oma taskutest
suure liikumiskiiruse juures välja kukkuda, siis on võimalik vähendada Waffle-Pack magasinide
liikumiskiirust.
Vajutage aeglase kiiruse nuppu.
Nüüd liiguvad kõik Waffle-Pack magasinid väiksema kiirusega. 10
AVARII-SEISKAMISNUPP 10
Vajutage seenekujulist AVARII-SEISKAMISNUPPU. Süsteemi toide lülitatakse välja ning kogu
süsteem seiskub. 10
10.7.6 Kaitseseadised
Seenekujuline AVARII-SEISKAMISNUPP 10
Kogu süsteem, nt SIPLACE F ja Waffle-Pack vahetusmehhanism, seiskuvad koheselt. Selles
punktis võib ladumist jätkata või katkestada. Veenduge, et kõik trükiplaadid oleksid täielikult
laotud. 10
Kaitsekate 10
Pärast kaitsekatte avamist lülituvad Waffle-Pack vahetusmehhanismi põhilised toiteallikad välja
ning Waffle-Pack vahetusmehhanismi tööprotsess katkeb. Pärast katte sulgemist jätkab Waffle-
Pack vahetusmehhanism tööoperatsioonide sooritamist. 10
10
ETTEVAATUST
Waffle-Pack vahetusmehhanismi kaitsekatet ei tohi avada komponentide võtmise ajal
vahetusmehhanismi magasinist. 10
Kasutusjuhend SIPLACE F5/F5 HM 10 Komponentide käsitsemine
Tarkvara versioon SR.407.xx 01/2001 EE väljaanne 10.7 Waffle-Pack vahetusmehhanism
297
10.7.7 Waffle-Pack vahetusmehhanismi laadimine
NOTE
Kasutada võib mõlemat tüüpi aluseid - nii tootenumbriga 00132110-04 (vanad) või 00116 431-xx
(uued). Mõlemat tüüpi ei tohi aga kasutada korraga - st seadistuse saab korraga teha ainult üht
tüüpi aluste jaoks. 10
– Waffle-Pack vahetusmehhanismi võib laadida masinat seiskamata.
– Waffle-Pack vahetusmehhanismi võib juhtida laadimisasendisse ning sealt ära ka
ladumisprotsessi toimumise ajal. Sellega seoses vt käesolevast kasutusjuhendist ka jaotist
4.3.5
.
– Waffle-Pack vahetusmehhanismi juures rakendatavad funktsioonid asuvad Feeders menüüs
ja selle alammenüüs "Wafflepack changer".
– Kui Waffle-Pack vahetusmehhanism on füüsiliselt paigaldatud ja elektriliselt ühendatud, siis
võib sellele rakendada üksikfunktsioone isegi vastava seadistuse puudumisel. Sisestada pole
võimalik laadimistasemeid.
– Kui taaslaadimine toimub ladumise käigus erineva seadistus juures, siis tuleb
laadimistasemed edastada jaamale hiljem (pärast vastava seadistuse ülekandmist).
– Aluste laadimise (komplekteerituse) kontrollimine (pärast nende äraliikumist laadimisasendist)
teostatakse vastavalt jaamast saadud jooksvale seadistusele. Kui laadimine toimus juba
järgmise seadistuse järgi, siis nimetatud kontrollimisel saadud informatsioon ei pruugi ühtida
tulevase seadistusega.
10.7.8 Süsteemi käitumine veasituatsioonis
– Kui laadimisasendisse liikumise kirje valitakse magasini aluse haaramise või vahetamise ajal,
siis nimetatud käsku ei täideta ning kuvatakse sõnum Waffle-Pack vahetusmehhanismi
hõivatuse kohta "Wafflepack changer currently being processed". Pärast aluse haaramise
lõpetamist tuleb laadimisasendisse liikumise käsk Go to refill position uuesti valida.
– Kui ladumispea püüab saavutada juurdepääsu Waffle-Pack vahetusmehhanismile selle
laadimise ajal, siis lülitatakse ladumisprotsess ootele kuni olekusõnumi 'Waiting for wafflepack
changer refill position to be quit' (süsteem ootab vahetusmehhanismi lahkumist
laadimisasendist) kuvamiseni ning vahetusmehhanismi taaslaadimise lõpetamiseni operaatori
poolt.
– Kui operaator valib Waffle-Pack vahetusmehhanismi lahkumiskäsu Quit refill position
asemel mõne muu funktsiooni, siis seda ei täideta ning kuvatakse sõnum, et Waffle-Pack
vahetusmehhanism asub laadimisasendis. Sama kehtib ka lahkumiskäsu Quit refill position
kohta, kui vahetusmehhanism ei asu laadimisasendis.
– Kui Waffle-Pack vahetusmehhanismi funktsioon valitakse tsooni jaoks, kus
vahetusmehhanism puudub, siis keeldub süsteem seda funktsiooni täitmast ning kuvab 10
sekundi möödudes sõnumi "No wafflepack changer at this location" (selles tsoonis pole Waffle-
Pack vahetusmehhanismi).
