11.1.5 Asendi määramine
Kõigil imiotsakute magasinidel on asendi määramiseks koordinaatmärgid. 11
11

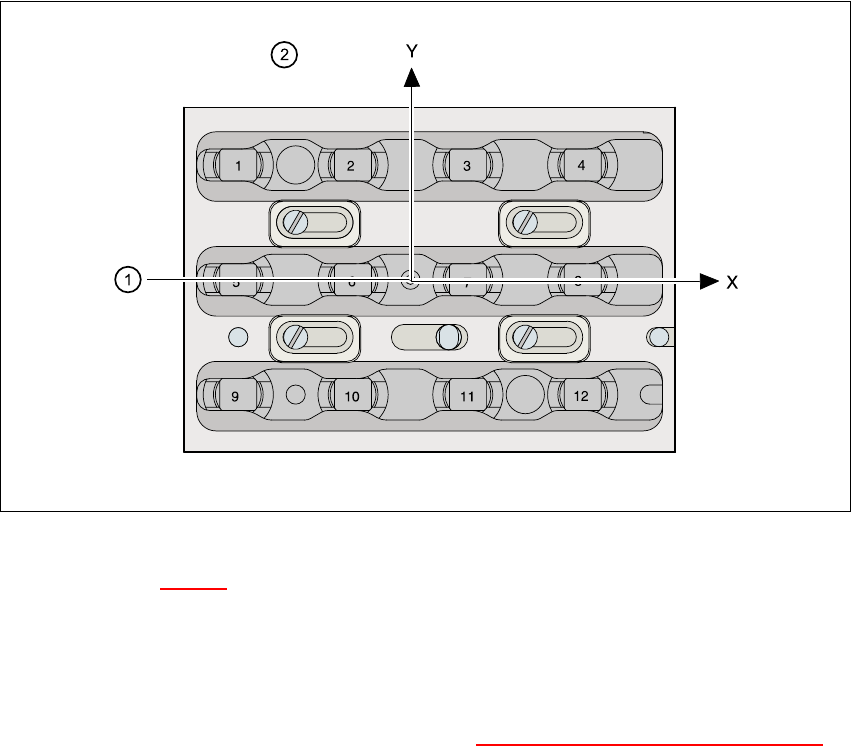

Joon. 11.1 - 3 Imiotsakute vahetusmehhanism - asendi tuvastamine
Selgitused joon. 11.1 - 3 juurde 11
(1) Koordinaatmärgid
(2) Imiotsakute asend magasinis koordinaatmärgi suhtes.
11
Koordinaatmärkide käsitsemist on kirjeldatud peatükis 6
Tehisnägemisega seotud funktsioonid.11
Kasutusjuhend SIPLACE F5/F5 HM 11 Jaama laiendamine - riistvara
Tarkvara versioon SR.407.xx 01/2001 EE väljaanne 11.2 Komponentide vöötkood
315
11.2 Komponentide vöötkood
11.2.1 Üldjuhised
Ladumismasin võimaldab kontrollida vöötkoodiriideri abil radadele õiget määratlust ning lugeda
komponentide andmeid komponentide poolidelt. 11
Joon. 11.2 - 1 Komponentide vöötkoodiriider
Selgitused joon. 11.2 - 1 juurde 11
(1) Komponentide vöötkoodiriider
Raja määratlemine 11
Radade õigeks määratlemiseks on nende külgmistel kaitsekatetel neljanumbrilised vöötkoodid.
Esimest numbrit kasutatakse komponentide sööturi laua identifitseerimiseks (1 või 2). Ülejäänud
kolm numbrit näitavad raja numbrit. Lisaks sellele on vöötkoodi mõlemas otsas tagasipöördumise
koodid. Vöötkoodi ribad on nummerdatud järjest intervalliga kaks (1, 3, 5, 7, …) ning iga vöötkoodi
kasutatakse kahe raja jaoks (vöötkood 1 = rada 1 ja 2). 11
11 Jaama laiendamine - riistvara Kasutusjuhend SIPLACE F5/F5 HM
11.2 Komponentide vöötkood Tarkvara versioon SR.407.xx 01/2001 EE väljaanne
316
Komponendid 11
Näiteks on võimalik lugeda andmeid komponentide poolidelt, et võrrelda komponentide varu
seadistusfailis nõutava kogusega (laadimise kontroll). 11
Iga andmekomplekti eduka lugemise kinnitamiseks antakse helisignaal. 11
MÄRKUS 11
Komponentide vöötkoodiriideri funktsioon tuleb konfigureerida liiniarvuti abil.
Vöötkoode, mis algavd numbritega 1 või 2 ning on lühemad 5-st tähemärgist, tõlgendatakse
radade vöötkoodidena. Kõiki ülejäänud vöötkoode (mis ei alga numbritega 1 või 2 ning on
pikemad 5-st tähemärgist, tõlgendatakse komponentide vöötkoodidena. 11
11.2.2 Märkusi kasutamise kohta
– Süsteemiga peab olema ühendatud vöötkoodiriider.
– Kõikide komponentide vöötkoodid peavad olema sisestatud liiniarvutisse.
Æ Selleks tuleb avada Machine options menüüs “Comp. verification” (seadistuse kontrollimine
vöötkoodide abil) funktsioon.
Joon. 11.2 - 2 Seadistuse kontrollimine vöötkoodide abil
